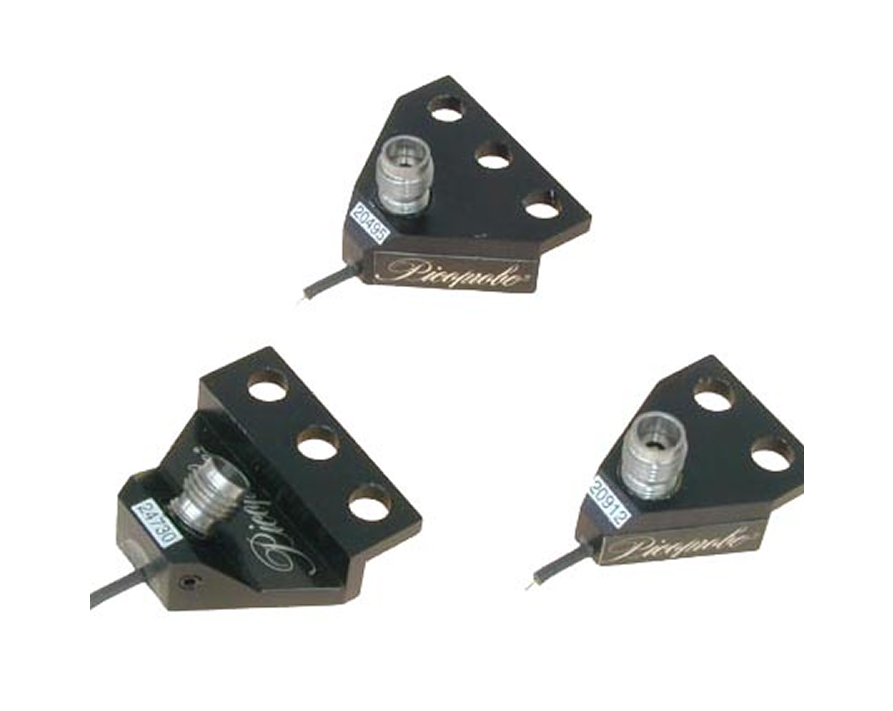

Микроволновой зонд с коаксиальной передачей сигнала Picoprobe® Model 67A описание

Picoprobe® Model 67A — это высокопроизводительный микроволновый зонд от компании GGB Industries, специально разработанный для измерений до 67 ГГц. Используя запатентованную коаксиальную конструкцию с 50-омной линией передачи, зонд обеспечивает стабильно низкое затухание и высокую воспроизводимость измерений даже в сложных условиях, включая неплоские поверхности и нестандартные топологии подложек.

Ключевым элементом конструкции являются индивидуально подпружиненные наконечники (из бериллиево-медного сплава или вольфрама), которые создают устойчивый низкоомный контакт с исследуемой поверхностью. Это позволяет:

• минимизировать повреждение контактных площадок,

• продлить срок службы зонда,

• обеспечить стабильный контакт, очищенный от окислов, пыли и загрязнений за счёт лёгкого скользящего касания (scrubbing),

• выполнять зондирование неплоских структур, таких как керамика или лазерные диоды.

Дополнительным преимуществом является открытый визуальный доступ к зоне контакта, что существенно облегчает позиционирование и проведение точной калибровки (включая LRM — Line–Reflect–Match).

Коаксиальный тракт от наконечников до выходного разъёма выполнен из миниатюрного гибкого кабеля 50 Ом на основе бериллиево-медного проводника. Такая структура:

• снижает потери сигнала по сравнению с копланарными решениями;

• уменьшает паразитное излучение;

• улучшает подавление паразитных мод и перекрёстных помех.

Model 67A совместим с основными конфигурациями наконечников:

• GSG (земля–сигнал–земля) — рекомендована для наилучшей ВЧ-характеристики,

• GS или SG — для ситуаций с ограничением по площади или одностороннему заземлению.

Шаги от 50 до 1250 мкм доступны стандартно, большие значения — по индивидуальному заказу. Подключение осуществляется через разъём 1.85 мм (Famale), полностью совместимый с 2.4 мм.

Доступны различные варианты адаптеров для установки в микропозиционные держатели и станции:

• T, C — прямой/вертикальный выход коаксиала;

• P, DP, LP, EDP — с выходом под углом 45°, в том числе с дополнительным нижним зазором для ограниченного пространства;

• индивидуальные адаптеры под нестандартные станции.

Model 67A также может быть установлен в стандартные зондовые карты 4.5" или многоконтактные  комбинирующие RF-зонды и DC-иглы.

Сопутствующие модели и совместимость

Для частот до 40 ГГц рекомендуется модель 40A, использующая 2.92 мм (K) разъём и обеспечивающая затухание менее 1.0 дБ (типично 0.7 дБ), с возвратными потерями свыше 18 дБ.
Для работы с волноводами доступны зондовые модели с входами:

• WR-22 (33–50 ГГц),

• WR-15 (50–75 ГГц),

• WR-10 (75–110 ГГц).

Эти волноводные зонды комплектуются встроенным Bias T, позволяющим измерять активные компоненты.

Модель 67A запатентована  и входит в широкую линейку продукции GGB, включающую также активные зонды с входной ёмкостью от 0.02 пФ для задач зондирования с высоким входным сопротивлением.
