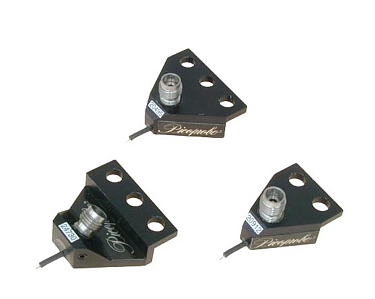

Микроволновой зонд с коаксиальной линией передачи Picoprobe® Model 50A описание

Picoprobe® Model 50A от компании GGB Industries представляет собой микроволновой зонд нового поколения, разработанный для измерений в диапазоне DC–50 ГГц с максимальной точностью и стабильностью. Конструкция основана на прецизионной коаксиальной линии передачи 50 Ом, проходящей от наконечников до интерфейсного разъёма. Это обеспечивает существенно более низкие потери и подавление паразитного излучения по сравнению с копланарными решениями, что особенно важно в задачах, чувствительных к фазовому и амплитудному искажению.

Благодаря применению гибкого кабеля из бериллиево-медного сплава (BeCu), механическая прочность всей конструкции значительно повышается, сохраняя при этом гибкость для интеграции в различные адаптеры. В качестве контактных элементов применяются независимо подпружиненные наконечники, обеспечивающие надёжное касание даже при наличии загрязнений, пыли или окисных плёнок. Небольшой избыточный ход (overdrive) вызывает лёгкое скользящее движение, за счёт которого удаляются поверхностные примеси, формируется устойчивое низкоомное соединение, и при этом сохраняется физическая целостность контактной площадки.

Model 50A обеспечивает высокоэффективные радиочастотные характеристики:

• Затухание (S21) составляет менее 1.0 дБ, типично 0.85 дБ;

• Возвратные потери (S11) — более 30 дБ до 4 ГГц, более 20 дБ до 26 ГГц и более 18 дБ на 50 ГГц;

• Повторяемость измерений — –50 дБ, даже при многократном касании;

• Уровень кросстока — менее –35 дБ при шаге 100 мкм.

Пробные наконечники поддерживают различные конфигурации: GSG (земля–сигнал–земля) — наиболее предпочтительный вариант для высокой частоты, а также GS (земля–сигнал) и SG (сигнал–земля). Поддерживаются стандартные шаги от 25 до 1250 мкм, возможно выполнение специальных вариантов под заказ.

Контактная зона открыта визуально, что позволяет проводить точное позиционирование и ручную калибровку, включая метод LRM (Line–Reflect–Match). Подключение сигнальной линии осуществляется через женский 2.4 мм разъём, совместимый с высокочастотным стандартом V-коннектора.

Зонд совместим с различными вариантами адаптеров, в том числе:

T-тип — с прямым выходом назад,
P-тип — с выходом под углом 45°,
C-тип — вертикальный выход вверх,
DP-тип — с дополнительным нижним зазором для специфических компоновок.

Для измерений на подложках или полупроводниковых пластинах Model 50A может быть установлен в стандартные зондовые карты 4.5”, либо интегрирован в многоконтактные клинья, включающие RF- и DC-контакты. Также возможно модифицировать саму конструкцию — например, укоротить или изогнуть коаксиальную линию, адаптировать наконечники под асимметричную или сильно неплоскую контактную область.
