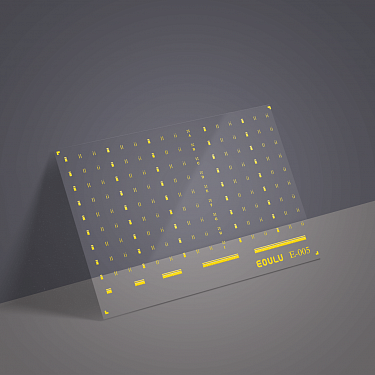

Как и E-004, пластина E-005 рассчитана на конфигурацию «сигнал-земля», но охватывает меньший диапазон шага — от 100 до 250 мкм, что соответствует типовым расстояниям между контактами на кристаллах и микросхемах. Она обеспечивает возможность калибровки в диапазоне частот до 40 ГГц, достаточном для измерения параметров высокоскоростных цифровых схем и СВЧ-устройств ближнего радиочастотного диапазона. Набор стандартов включает открытый, закороченный и нагрузочный стандарты для калибровки одного порта (чтобы калибровать, например, входной или выходной тракт микросхемы относительно земли), а также сквозной переход типа GS-SG для случая калибровки двух совмещенных однопортовых пробников. Высокоточная обработка контактных площадок и стабильная керамическая подложка гарантируют воспроизводимость результатов. E-005 совместима с типовыми зондами малого шага и может использоваться с различными анализаторами при ручной или автоматизированной (через futureCal) калибровке.

Преимущества E-005

• Предназначена для пробников с конфигурацией GS/SG при малом межигловом расстоянии (100−250 мкм).
• Обеспечивает точную калибровку на частотах до 40 ГГц для микросхемных и модульных применений.
• Содержит полный комплект стандартов для 1-портовой SOLT-калибровки и соединение для 2-портовой калибровки в раздельной конфигурации.

Полный набор необходимых 1-портовых и 2-портовых калибровочных стандартов в заданной конфигурации обеспечивает точность измерений.
