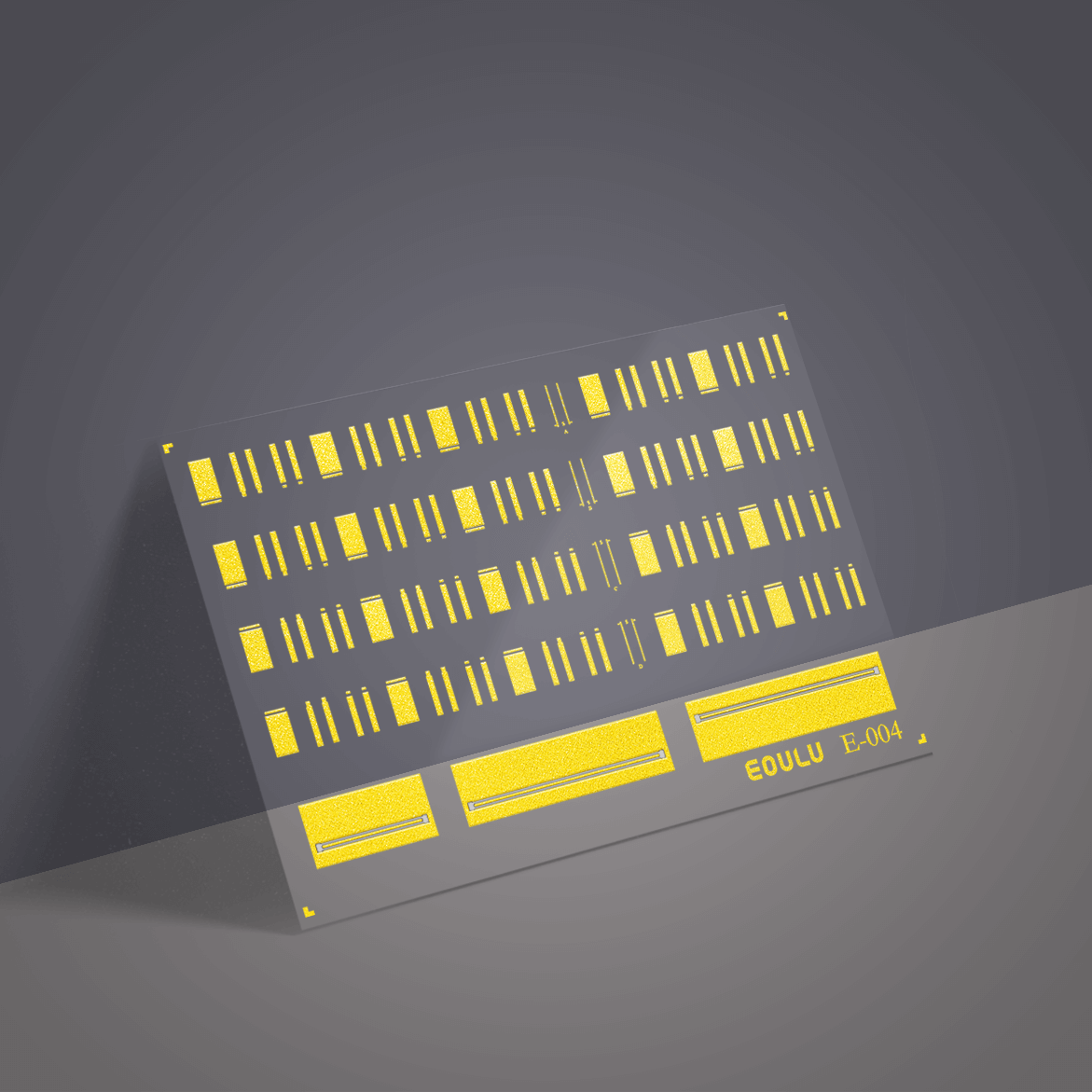

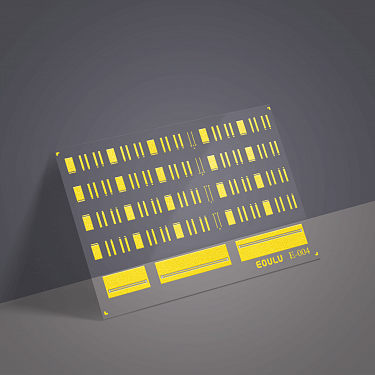

Модель E-004 выполнена на керамической подложке и содержит набор калибровочных элементов, оптимизированных для конфигурации контактов GS/SG (где сигнал и земля расположены рядом). Поддерживаемый диапазон расстояний между иглами — от 250 до 1250 мкм, что позволяет охватывать как типовые размеры выводов мощных транзисторов/диодов, так и разъемы или контактные поля увеличенного формата. В отличие от GSG-субстратов, E-004 ориентирована на калибровку одного порта (например, измерение входного импеданса устройства относительно земли) или двухпортовых измерений, где каждый порт представлен одной сигнальной и одной заземляющей иглой. Максимальная частота калибровки составляет 40 ГГц - этого достаточно для большинства микроволновых приложений среднего диапазона (примерно до Ku-диапазона). На пластине реализованы стандарты открытой, короткозамкнутой и нагрузочной калибровки для одиночного порта, а также сквозные соединения GS-SG для калибровки двухпортовых измерений в данной конфигурации. E-004 совместима с измерительным оборудованием различных производителей и позволяет выполнять высокоточную калибровку там, где применение GSG-пробников затруднено или избыточно.

Преимущества E-004

• Оптимизирована для конфигураций GS/SG — калибровка пробников с одной сигнальной иглой и землей.
• Поддержка большого шага контактов (250−1250 мкм) для работы с крупными контактами мощных приборов.
• Рабочий диапазон частот до 40 ГГц, покрывающий важные диапазоны для радиочастотных устройств (L, S, C, X, Ku).

Полный набор необходимых 1-портовых и 2-портовых калибровочных стандартов в заданной конфигурации обеспечивает точность измерений.
