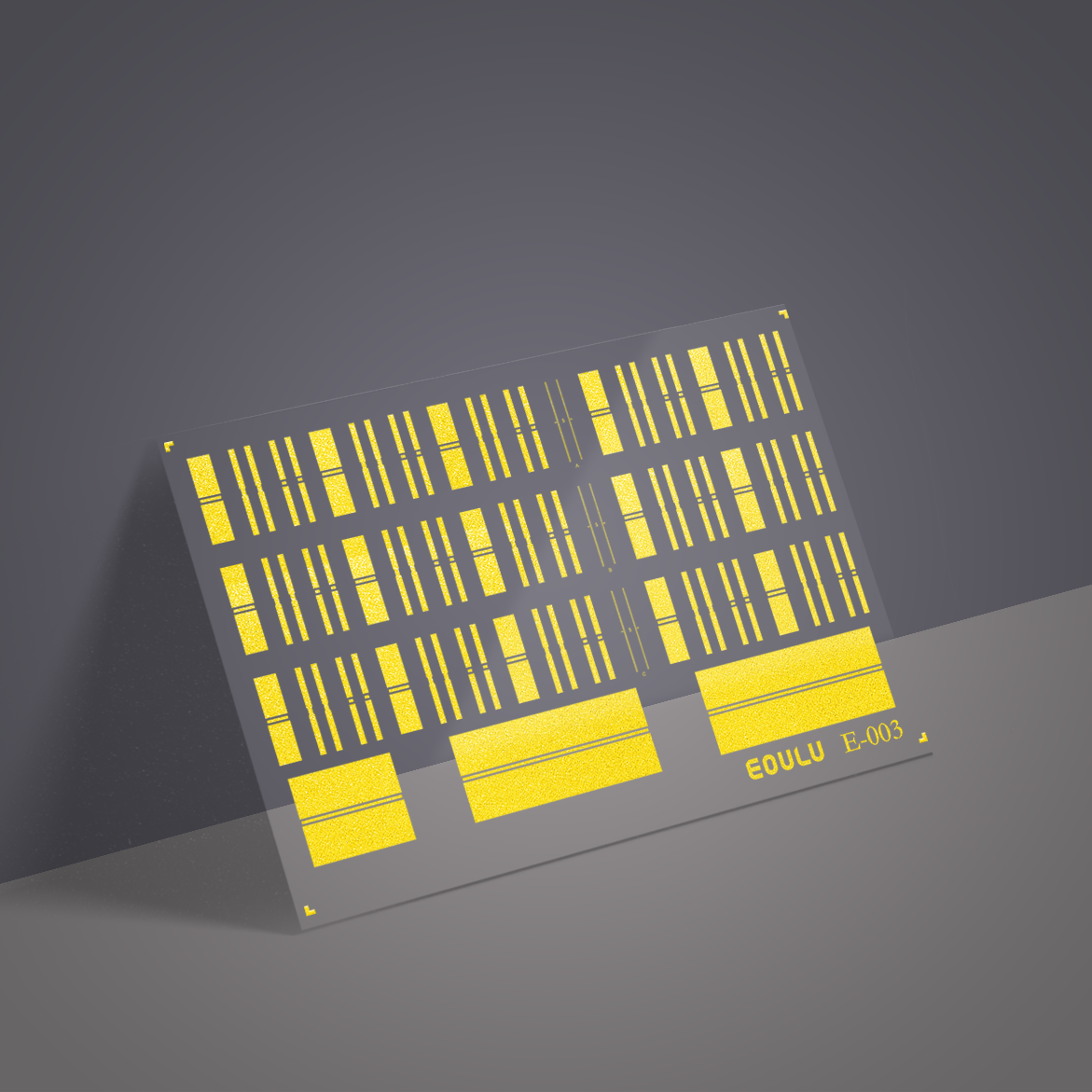

Подложка E-003 изготавливается из той же высокостабильной керамики, что и младшие модели, но ее макет площадок адаптирован под широкий диапазон межконтактных расстояний — от 250 до 1250 мкм. Конфигурация контактов GSG обеспечивает возможность выполнять двухпортовую SOLT-калибровку для любых пробников с таким шагом, охватывая случаи от стандартных до очень разнесенных контактов (например, при калибровке крупных СВЧ-разъемов, массивных дискретных транзисторов или других компонентов, где контакты далеко друг от друга). E-003 поддерживает частоты до 67 ГГц, позволяя проводить высокочастотные измерения даже на крупных структурах без потери точности. Стандарты калибровки (open, short, load, thru) интегрированы на пластине аналогично другим моделям серии. Пластина совместима с оборудованием различных производителей и может использоваться как вручную, так и в автоматизированном режиме с ПО futureCal.

Преимущества E-003

• Широкий диапазон шага контактов — от 250 до 1250 мкм, идеален для калибровки крупных контактных структур.
• Поддержка частот до 67 ГГц для точной калибровки даже на больших масштабах связей.
• Универсальность конфигурации GSG — подходит для стандартных SOLT-калибровок на 2-портовых измерениях.

Возможность интеграции в автоматизированные системы калибровки Eoulu или использования с любыми ВЧ-анализаторами вручную.
