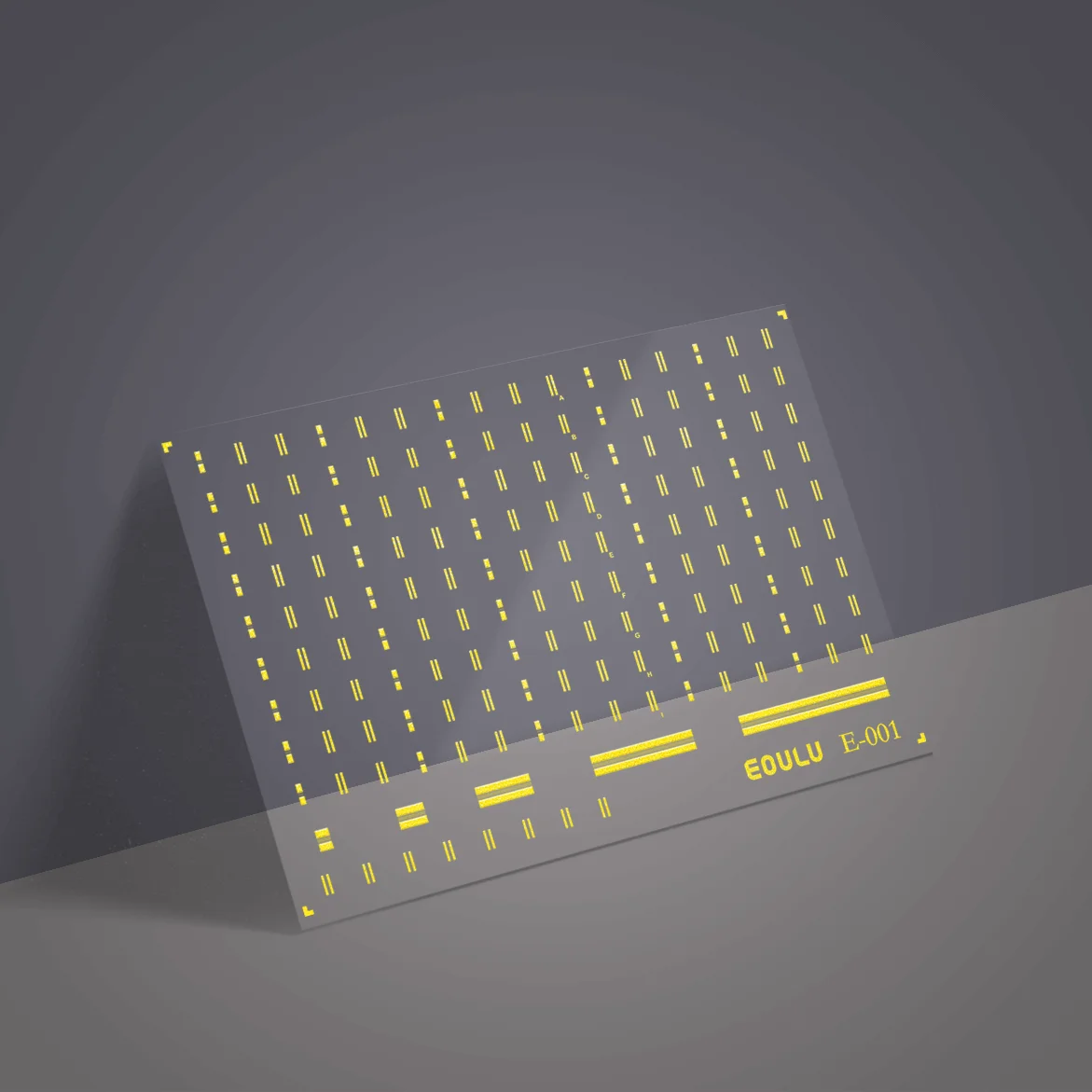

Модель E-001 изготовлена из высококачественной высококачественной керамики с прецизионными металлизированными площадками стандартов. Она содержит полный набор калибровочных стандартов – открытая цепь, короткое замыкание, согласованная нагрузка 50 Ом и сквозное соединение – выполненных в конфигурации GSG (земля–сигнал–земля). Это позволяет выполнять SOLT-калибровку (Short-Open-Load-Thru) непосредственно на пластине, минимизируя погрешности измерений в тракте от анализатора до наконечников зондов. E-001 рассчитана на работу в диапазоне до 67 ГГц, что покрывает основные СВЧ-диапазоны (Ku, K и ближе к Ka) для измерения параметров S. Пластина совместима с большинством моделей векторных анализаторов цепей ведущих производителей (Keysight, R&S, Anritsu и др.) при использовании соответствующих методов калибровки. Благодаря поддержке автоматизированного программного обеспечения futureCal от Eoulu, возможно упрощение и ускорение процесса калибровки.

Преимущества E-001

• Поддержка частот до 67 ГГц для точной калибровки ВЧ/СВЧ измерений
• Подходит для микрозондов с типом контактов GSG и шагом от 100 до 250 мкм, охватывая популярный стандарт 150 мкм.
• Высокая стабильность за счёт прочной керамической подложки и качественной металлизации.
• Полный набор стандартов SOLT на пластине обеспечивает высокую точность и повторяемость калибровки.
