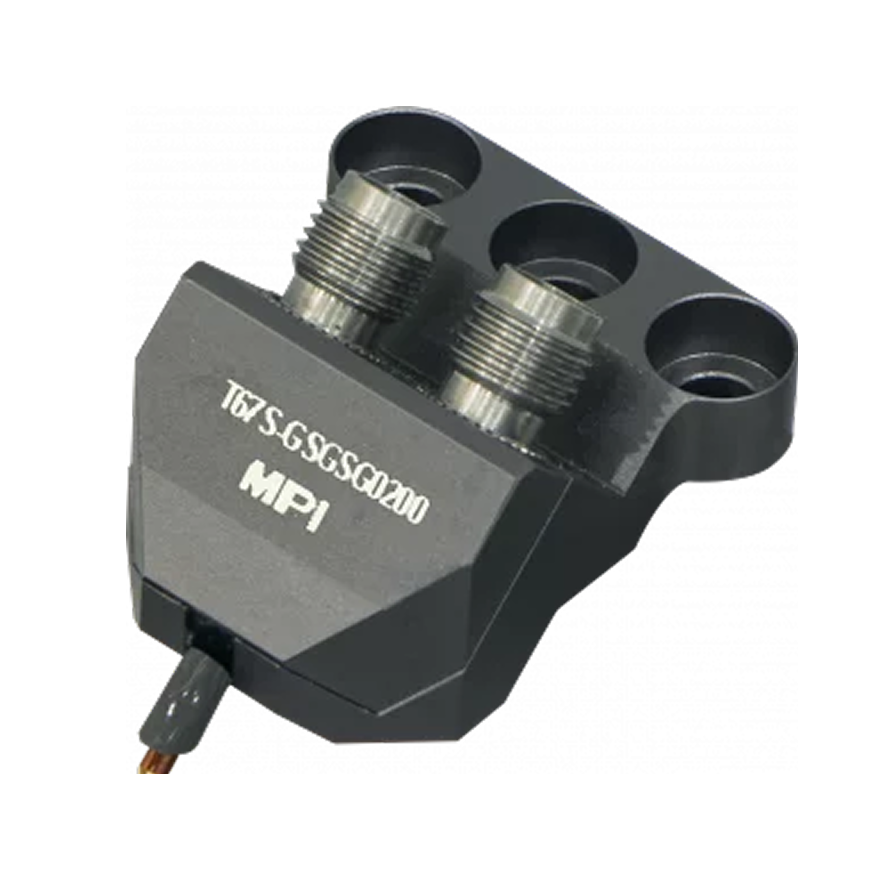

Двойной зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67S

Двойной зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67S

Цена по запросу

  • Производитель: MPI

Двойной высокочастотный зонд TITAN™ T67S для измерений в диапазоне DC–67 ГГц. Рабочая температура от -40°C до +175°C, ток до 1 A на канал, напряжение 100 V. Подходит для измерений сверхвысокочастотных интерфейсов и линий передачи данных. MEMS-наконечники и минимальные потери сигнала.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Двойной зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67S описание

TITAN™ T67S — это высокоточный двойной зонд для измерений в диапазоне до 67 ГГц, ориентированный на тестирование интерфейсов передачи данных следующего поколения и миллиметровых волн.
MEMS-наконечники обеспечивают устойчивое контактирование, минимальное скольжение и высокую стабильность фазовой согласованности между каналами.

Зонд разработан для минимизации перекрестных помех и подходит для применения в области тестирования высокоскоростных дифференциальных трактов: PCIe Gen5, USB4, SerDes-линий, радиочастотных модулей.

Рабочий температурный диапазон составляет от -40°C до +175°C. Максимальный ток на каждый канал — 1 A, напряжение — 100 V.
TITAN™ T67S доступен в исполнении с шириной наконечников 30 мкм (или 20 мкм в RC-версии).

Подключение осуществляется через разъем V-типа (1.85 мм), обеспечивая минимальные потери при работе на частотах выше 50 ГГц.

Особенности:

• Диапазон частот DC–67 ГГц

• Двойной контакт для высокоскоростных дифференциальных интерфейсов

• Низкое контактное сопротивление

• MEMS-наконечники с долгим сроком службы

• Работа с площадками из золота и алюминия

• Надежная поддержка методов калибровки (SOLT, TRL)

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.

Двойной зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67S характеристики

Параметр Значение
Частотный диапазон DC – 67 ГГц
Контактное сопротивление (на золоте) < 6 мΩ
Контактное сопротивление (на алюминии) < 35 мΩ
Рабочая температура -40°C…+175°C
Максимальный ток на канал 1 A
Максимальное напряжение 100 V
Материал наконечника Никелевый сплав
Ширина наконечника 30 мкм (20 мкм RC)
Конфигурация наконечников GSGSG, GSSG, SGS
Разъем V (1.85 мм), 45° или 90°
