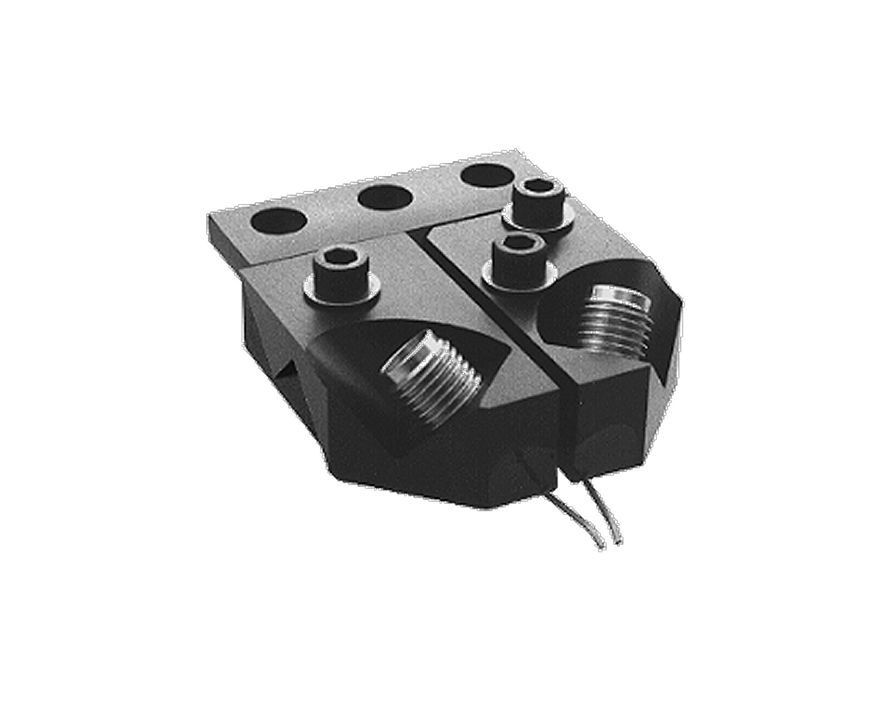

Двойной микроволновый зонд коаксиального типа Picoprobe® Dual Model 40A описание

Dual Model 40A предназначен для прецизионных измерений, где требуется одновременное подключение двух ВЧ-зондов в ограниченном пространстве. Один зонд зафиксирован, второй — подвижен и позволяет вручную установить межзондовое расстояние с точностью до микрон.

Оба зонда базируются на конструкции Model 40A, включающей:

• миниатюрную коаксиальную линию передачи 50 Ом;

• индивидуально подпружиненные наконечники (BeCu или вольфрам), которые компенсируют неровности поверхности и самоочищаются при касании;

• открытый визуальный доступ к контактной зоне, что удобно для позиционирования и калибровки (например, по методике LRM — Line–Reflect–Match).

Каждый зонд может быть выполнен в любой из стандартных конфигураций:

• GSG (земля–сигнал–земля),

• GS (земля–сигнал),

• SG (сигнал–земля).

Шаг между контактами — от 50 до 1250 мкм.
Межзондовое расстояние регулируется пользователем и может достигать 4000 мкм, хотя для стабильной работы рекомендуется не превышать 1900 мкм (0.75 дюйма).

Пример конфигурации заказа:

• Левый зонд: GS, шаг 150 мкм

• Правый зонд: GSG, шаг 150 мкм

• Расстояние между сигнальными контактами: 300 мкм

Указание левой и правой конфигурации производится относительно ориентации при взгляде сверху, когда зондовые наконечники направлены на оператора.

Монтаж и совместимость

Model 40A совместим с адаптерами:

T — прямой выход назад,

P — выход под углом 45°,

C — вертикальный выход,

DP — с нижним зазором.

Обе части Dual Model 40A могут быть смонтированы в зондовые карты 4.5" или многоконтактные клинья, а также применяться совместно с DC-зондами.

Преимущества

• Частотный диапазон: DC – 40 ГГц

• Затухание: < 0.8 дБ (типично 0.7 дБ)

• Возвратные потери: > 18 дБ

• Повторяемость измерений: –50 дБ

• Пружинящие, самоустойчивые наконечники

• Настраиваемое межзондовое расстояние: до 4000 мкм

• Возможность визуального контроля контакта

• Поддержка калибровки LRM

• Стандартизованные конфигурации и шаги контактов

• Совместимость с адаптерами и держателями разных типов

• Запатентованная конструкция (США № 4,871,964)
