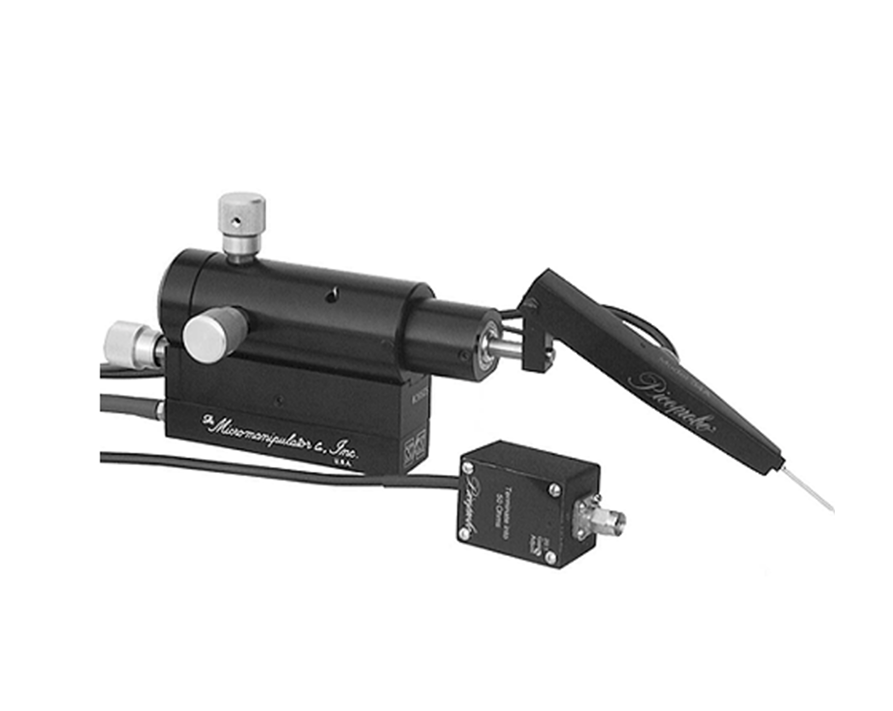

Активный зонд высокочастотный Picoprobe® Model 34A описание

Picoprobe® Model 34A от GGB Industries разработан для удовлетворения требований, предъявляемых при работе с современными высокочастотными электронными схемами. Он объединяет в себе:

• поддержку постоянного тока (DC),

• высокую точность и повторяемость измерений,

• а также надёжную работу в полосе частот до 3 ГГц (на уровне –3 дБ).

Время нарастания/спада сигнала составляет 120 пс при импульсе 5 В. Входной импеданс равен 10 MΩ, параллельно с 0.1 пФ, что обеспечивает минимальную нагрузку на измеряемую цепь.

Model 34A достигает своей полосы пропускания при использовании всего одного зондирующего контакта, что существенно упрощает доступ к внутренним узлам схем без потери производительности. Зонд питает стандартный источник питания Picoprobe® Power Supply. Оснащается сменными наконечниками из вольфрамовой проволоки разного диаметра и формы.

Особенности и преимущества

• Частотный диапазон: DC до 3 ГГц

• Время нарастания 120 пс (при 5 В)

• Входной импеданс: 10 MΩ / 0.1 пФ

• Затухание 20:1 при 50-омном входе

• Одноконтактное подключение: удобно при работе с внутренними узлами

• Совместимость с любыми зондовыми станциями и микропозиционерами

• Сменные наконечники с высокой точностью

• Стандартное питание от блока Picoprobe®


Артикул	Диаметр	Радиус	Тип корпуса
34A-4-10	10 мкм	< 0.1 мкм
34A-4-22	22 мкм	< 1.0 мкм
34A-4-35	35 мкм	< 2.0 мкм
34A-4-60	60 мкм	< 3.0 мкм
34A-4-125	125 мкм	< 5.0 мкм
