Активный зонд с ультранизкой входной ёмкостью Picoprobe®Model 18C описание

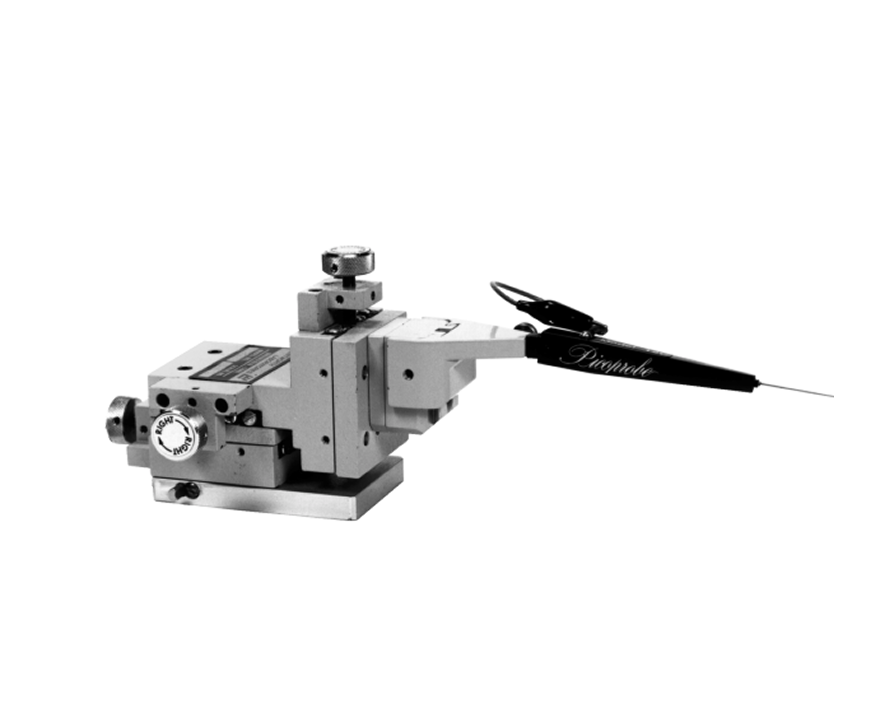

Picoprobe® Models 18C и 19C — это высокоточные активные зонды, специально разработанные для зондирования чувствительных узлов в МОП-, КМОП- и биполярных схемах. Они отличаются исключительно низкой входной ёмкостью 0.02 пФ, током утечки менее 10⁻¹⁴ А и способны выполнять измерения без значительного влияния на рабочие параметры схемы.

Обе модели обладают:

• широкой полосой пропускания (DC – 350 МГц),

• временем нарастания сигнала 1.2 нс,

• и коэффициентом затухания 10:1 / 20:1 в зависимости от входа осциллографа.

Model 18C и 19C применяются для анализа динамических узлов с коротким временем удержания, где важно не только высокое быстродействие, но и минимальное искажение сигнала. Они используют идентичные сменные наконечники, выполненные из вольфрама (10–50 мкм), которые легко заменяются и доступны в различных геометриях (прямые, угловые, компактные).

Конструктивное отличие

Model 18C представляет собой стандартную версию корпуса, совместимую с большинством микропозиционеров и зондовых станций.

Model 19C — это компактная механическая модификация 18C, разработанная для использования в стеснённых условиях или с нестандартными держателями.
Обе версии имеют одинаковую электронику, одинаковые наконечники и одинаковые характеристики, но разную геометрию корпуса.

Таким образом, выбор между 18C и 19C определяется исключительно требованиями к габаритам установки, а не техническими параметрами измерений.

Особенности и преимущества

• Входная ёмкость 0.02 пФ

• Утечка тока менее 10⁻¹⁴ А

• Поддержка DC – 350 МГц, время нарастания 1.2 нс

• Работа с напряжениями от 0 до +10 В

• Затухание: 10:1 / 20:1

• Прецизионные сменные иглы (10–50 мкм)

• Совместимость с любыми микропозиционерами

• Прочная конструкция, гибкая зондирующая игла

 Сменные наконечники для Picoprobe® Model 18C / 19C

Артикул	Диаметр проволоки	Радиус острия	Тип наконечника
18C-1-10	10 мкм	< 0.1 мкм
18C-1-20	20 мкм	< 1.0 мкм
18C-1-50	50 мкм	< 3.0 мкм
18C-2-10	10 мкм	< 0.1 мкм
18C-2-20	20 мкм	< 1.0 мкм
18C-2-50	50 мкм	< 3.0 мкм
18C-4-10	10 мкм	< 0.1 мкм
18C-4-20	20 мкм	< 1.0 мкм
18C-4-50	50 мкм	< 3.0 мкм
