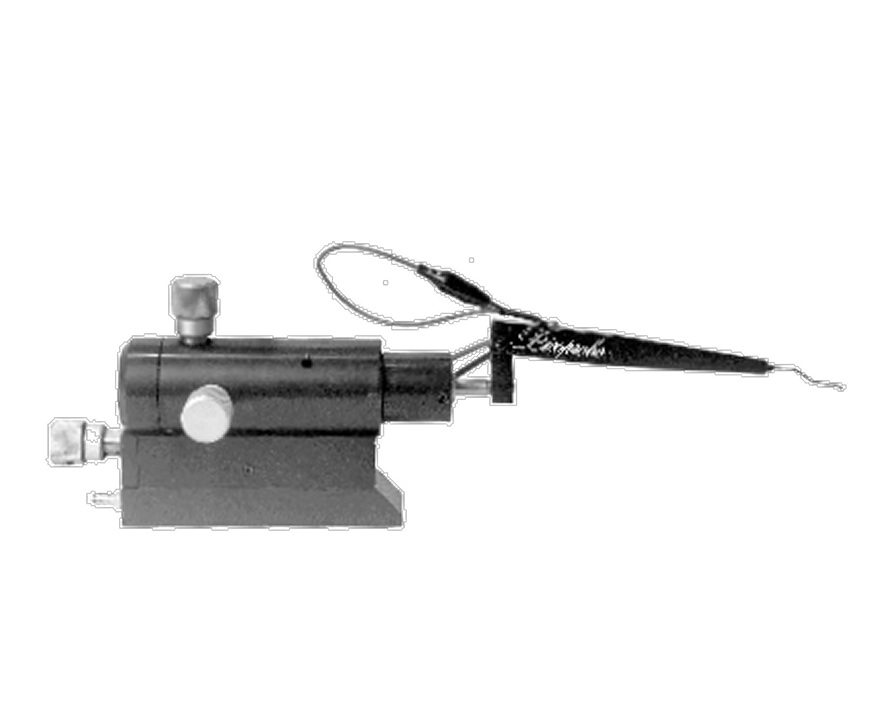

Активный зонд с расширенной полосой пропускания Picoprobe® Model 28 описание

Picoprobe® Models 28 и 29 представляют собой активные измерительные зонды для высокочастотных и субмикронных МОП-схем. Обе модели обеспечивают низкую входную ёмкость (0.04 пФ), ток утечки менее 10⁻¹⁴ А, частотный диапазон до 1 ГГц и время нарастания сигнала 350 пс.

Единственное различие между ними — рабочий диапазон напряжений и оптимальная линейность:

Model 28 предназначен для напряжений от 0 до +9 В, с линейностью 0.5% (в диапазоне 0–4 В) и 2.0% (в диапазоне 0–9 В).

Model 29 оптимизирован для отрицательных и малых положительных напряжений: от –7 до +2 В, с линейностью 0.5% (в пределах –2…+2 В) и 2.0% (от –7 до +2 В).

Зонд сочетает:

• полный DC-режим работы,

• крайне низкую входную ёмкость (0.04 пФ),

• пренебрежимо малый ток утечки (<10⁻¹⁴ А),

•  частотный диапазон от постоянного тока до 1 ГГц (-3 дБ).

Встроенный усилитель расположен в прочном корпусе, однако чувствительный вход MOS/SOS (металл или кремний на сапфире), размещённый в сменных наконечниках, может быть подвержен повреждению из-за ЭСР. При необходимости наконечник легко заменяется без замены всего зонда.

Поддерживается коэффициент затухания 20:1 при подключении к 50-омному входу осциллографа. Зонд работает в диапазоне напряжений от 0 до +9 В с линейностью 0.5% на участке 0–4 В и 2.0% — от 0 до 9 В.

Особенности и преимущества

• Расширенный частотный диапазон: до 1 ГГц

• Входная ёмкость всего 0.04 пФ

• Время нарастания/спада сигнала: 350 пс

• Низкий ток утечки < 10⁻¹⁴ А

• Рабочий диапазон напряжений: 0…+9 В

• Затухание 20:1 при 50-омном входе

• Совместимость с любой зондовой станцией

• Поддержка сменных наконечников из вольфрама (10, 20, 50 мкм)

• Прочная конструкция, гибкий контакт, устойчивый к вибрациям
