Ручная зондовая станция НИИПП OmegaAir-150mmW описание

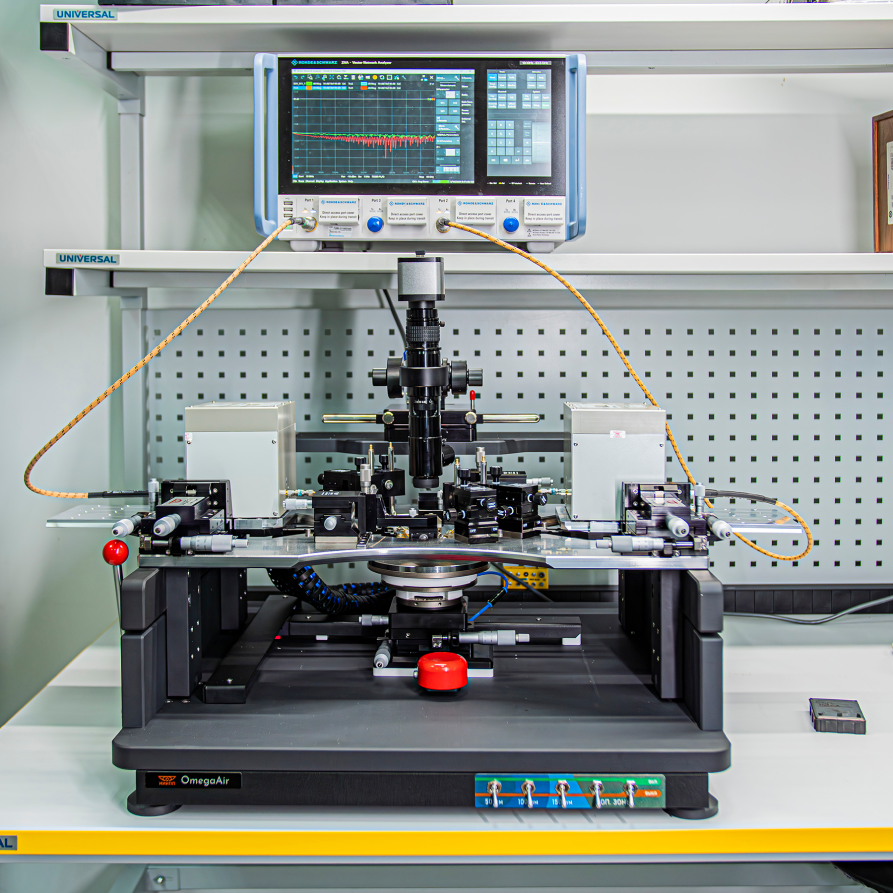

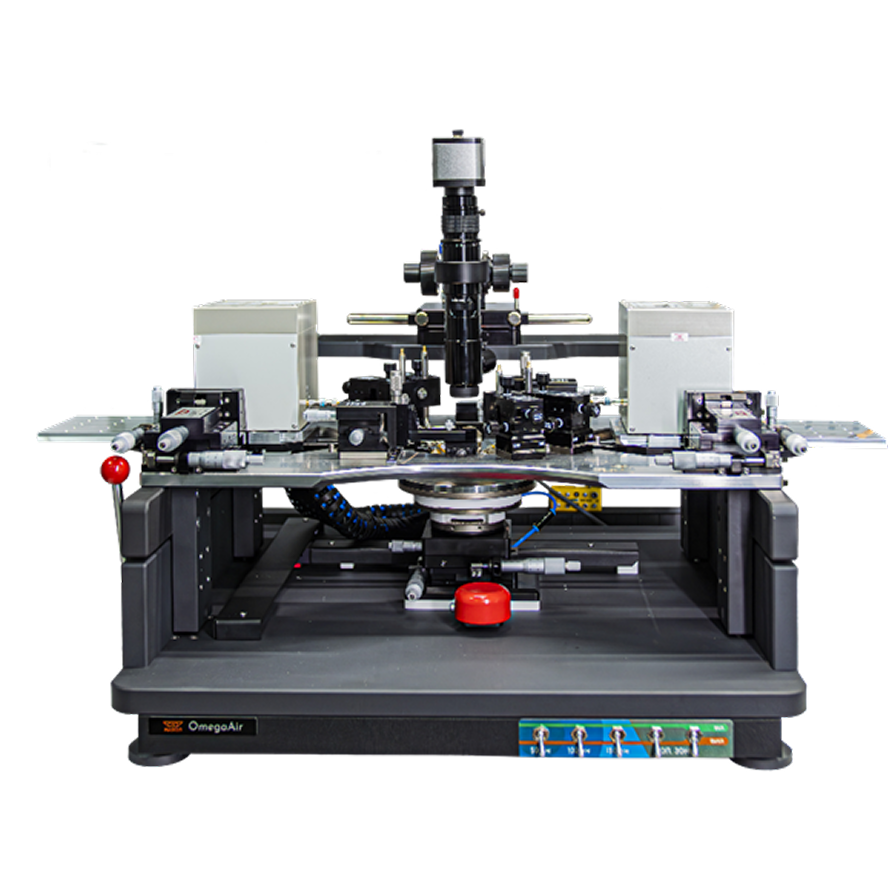

Ручная зондовая станция OmegaAir-150mmW разработана АО «НИИПП» как расширенная версия модели OmegaAir-150COAX и предназначена для проведения высокоточных измерений в широком диапазоне частот, включая СВЧ и миллиметровый диапазон.

Конструкция станции отличается повышенной механической жёсткостью и стабильностью, что особенно важно при работе с чувствительной ВЧ-аппаратурой и измерениями с высокой повторяемостью. Платформа станции может быть выполнена в двух вариантах — сплошном и разделённом, в зависимости от задачи и требований к зондируемым структурам. Гальваническая развязка рабочего стола обеспечивает снижение уровня помех и повышение точности измерений, особенно в диапазоне миллиметровых волн.

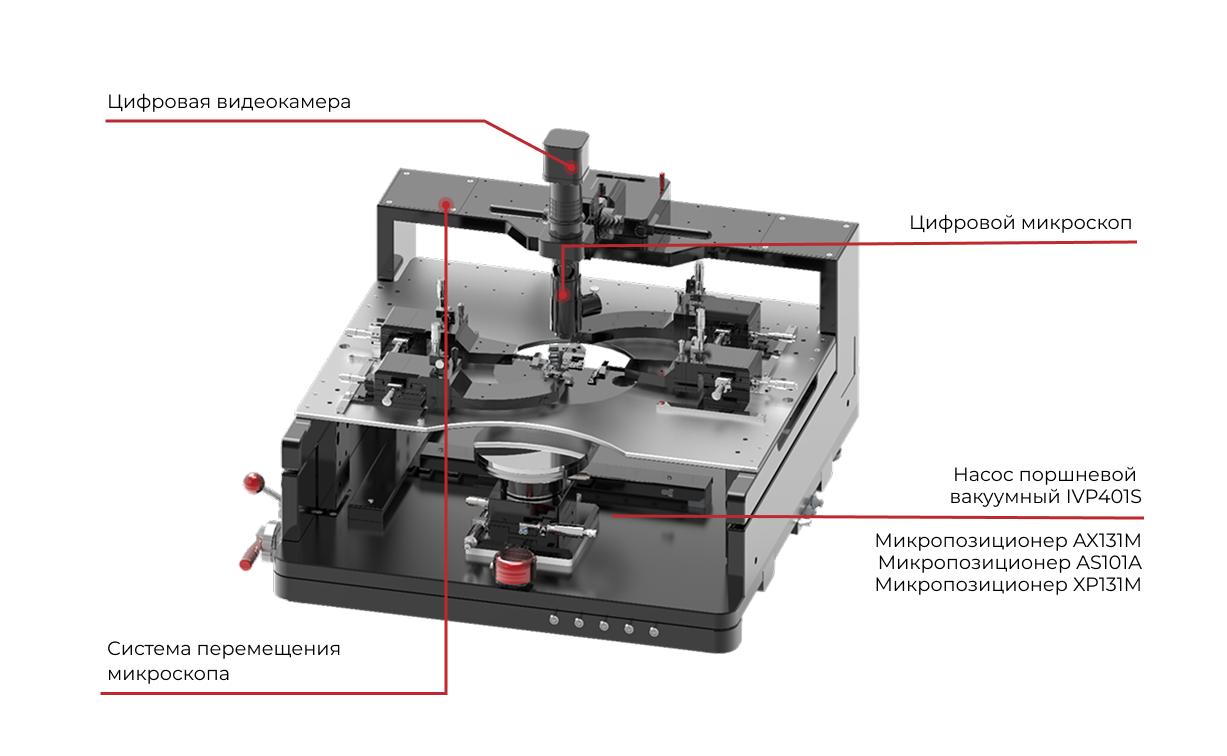

Станция позволяет использовать до четырёх микропозиционеров, включая модели AS101A, AX131M, XP131M, что делает её совместимой как с низкочастотными, так и СВЧ-зондами, включая многоконтактные и специализированные зонды. В состав поставки также входят цифровой микроскоп с видеовыходом и система перемещения микроскопа по трем координатам. При необходимости станция может комплектоваться вакуумным насосом IVP401S и интегрироваться в программно-аппаратный комплекс.

OmegaAir-150mmW — это решение, ориентированное на точные измерения, требующие высокой устойчивости конструкции, стабильности контактирования и возможности масштабирования до автоматизированных измерительных комплексов. Она особенно актуальна для предприятий, работающих в сфере СВЧ- и терагерцевых технологий, а также для научных центров, исследующих ВЧ-свойства полупроводниковых структур.

Особенности конструкции:

• Диаметр обрабатываемых пластин — до 150 мм
• Усиленная платформа с повышенной жёсткостью

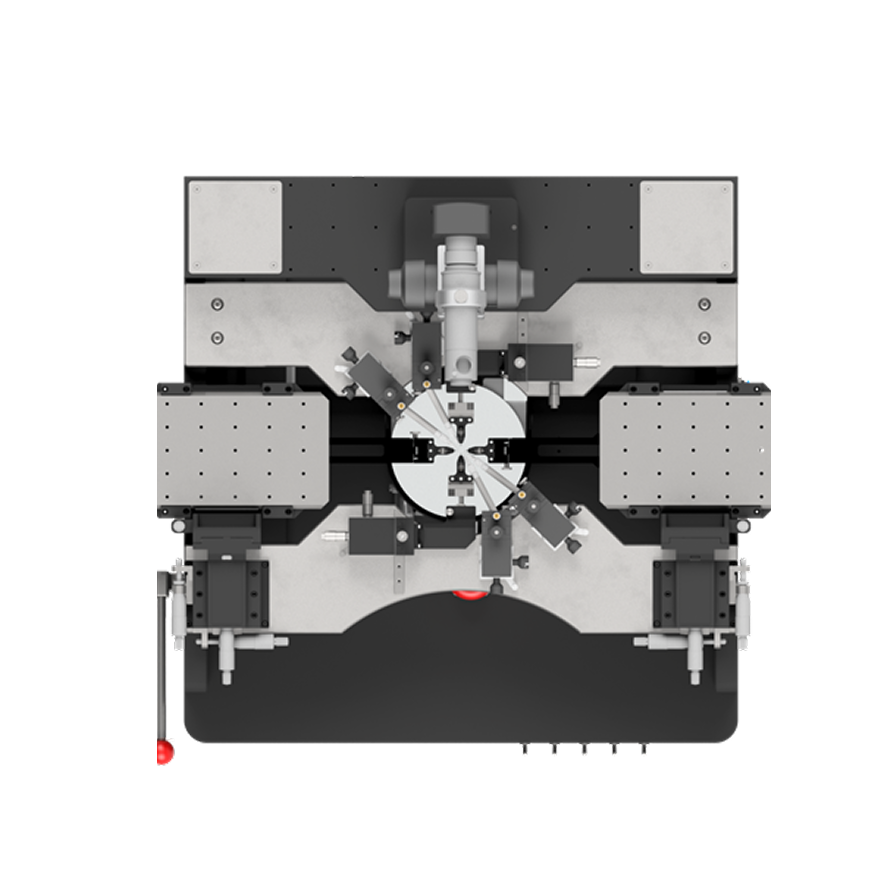

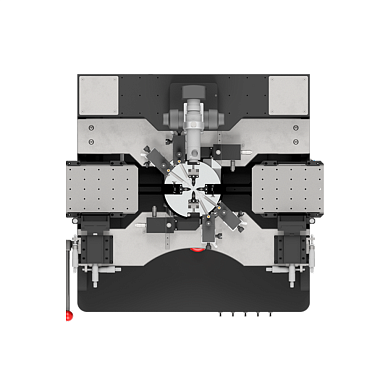

• Исполнение стола: сплошное или разделённое
• Гальваническая развязка рабочего стола
• Совместимость с микропозиционерами XP131M, AX131M, AS101A

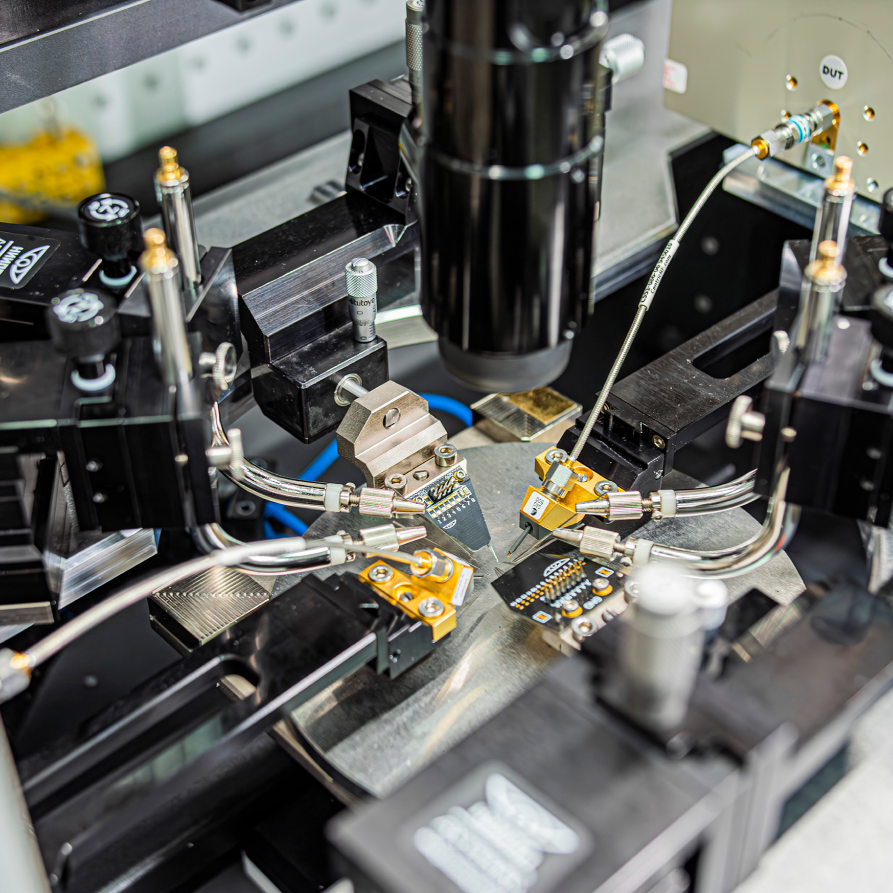

• Использование СВЧ и НЧ-зондов в одном комплексе
• Встроенная система перемещения микроскопа
• Поддержка цифровых микроскопов с видеовыходом
• Возможность подключения к внешнему вакуумному насосу

 Преимущества применения

OmegaAir-150mmW — это универсальная станция с высокой механической стабильностью, предназначенная для прецизионного контактирования в ВЧ-диапазоне. Надёжная фиксация микропозиционеров, отсутствие люфтов, качественная виброизоляция и поддержка цифровой оптики обеспечивают повторяемость измерений даже при использовании коаксиальных СВЧ-зондов с высоким волновым сопротивлением.

Возможность выбора исполнения платформы позволяет адаптировать станцию под конкретные задачи: от одиночных измерений до комплексной отладки СВЧ/ммВ компонентов. Поддержка отечественных аксессуаров и интеграция с внешними измерительными приборами позволяет выстраивать гибкие лабораторные комплексы на базе данной станции.

Комплектация

Дополнительные опции:
• Установка цифровой камеры и ПО захвата
• Замена/усиление микроскопа
• Программно-аппаратный комплекс на базе станции
• Антивибрационный стол, стойки, кабельные тракты

Эксплуатационные ограничения

Станция предназначена для работы в закрытых лабораторных помещениях в макроклиматических зонах с умеренным и холодным климатом. Диапазон рабочих температур — от 0 до +40 °C, влажность воздуха — от 30 % до 85 %. Нельзя подвергать корпус станции воздействию прямого солнечного света и нагреву выше 60 °C.

Важно: несоблюдение правил эксплуатации может привести к снижению точности измерений и повреждению зондирующей оснастки. Производитель не несёт ответственности за нарушение условий эксплуатации.
