Ручная зондовая станция НИИПП OmegaAir-150COAX описание

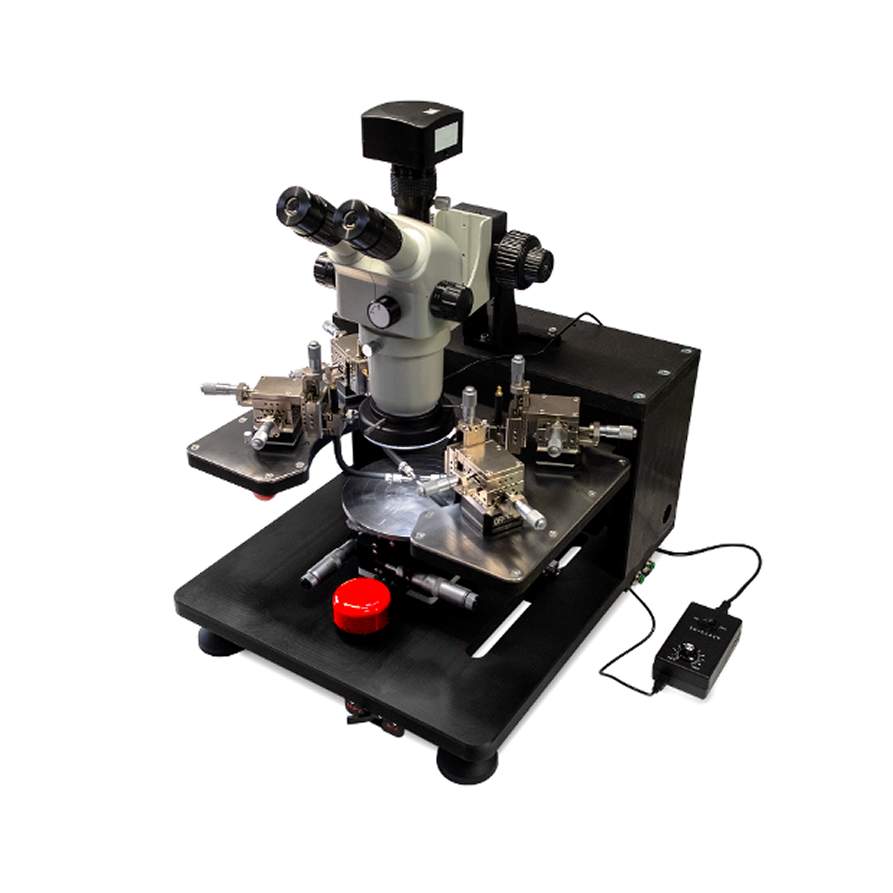

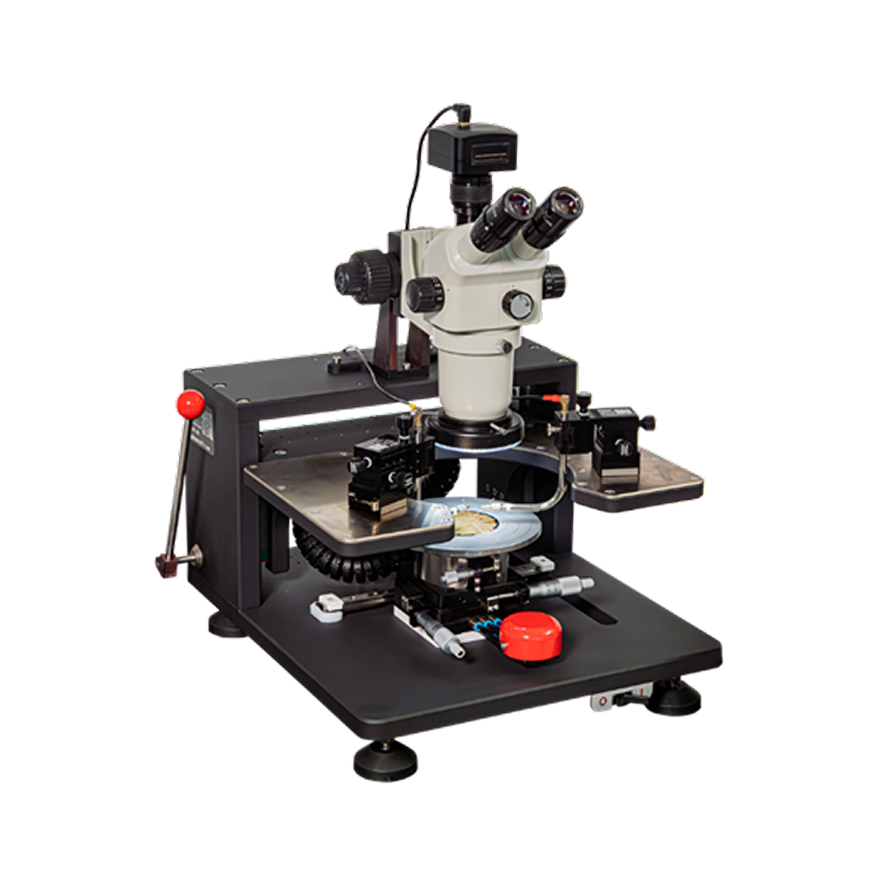

OmegaAir-150COAX — это ручная зондовая станция, предназначенная для проведения электрических измерений на неразделённых полупроводниковых пластинах. Разработанная АО «НИИПП», она сочетает в себе точную механику, надёжную оптику и гибкость конфигурации.

Станция обеспечивает возможность установки до четырёх микропозиционеров, что позволяет одновременно подключать различные измерительные каналы или зонды. Рабочая платформа оборудована гальванической развязкой, предотвращающей паразитные токи при чувствительных измерениях, и поддерживает до трёх фиксированных рабочих положений: для загрузки пластины, грубого позиционирования и контактирования.

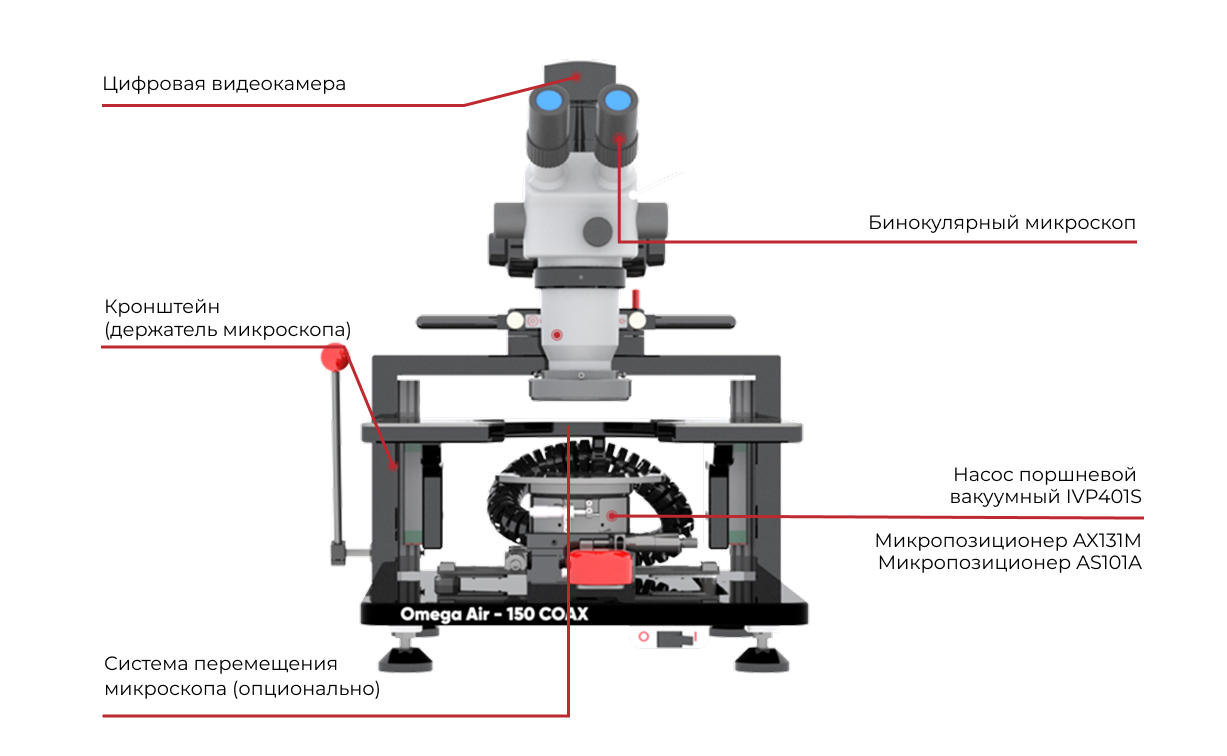

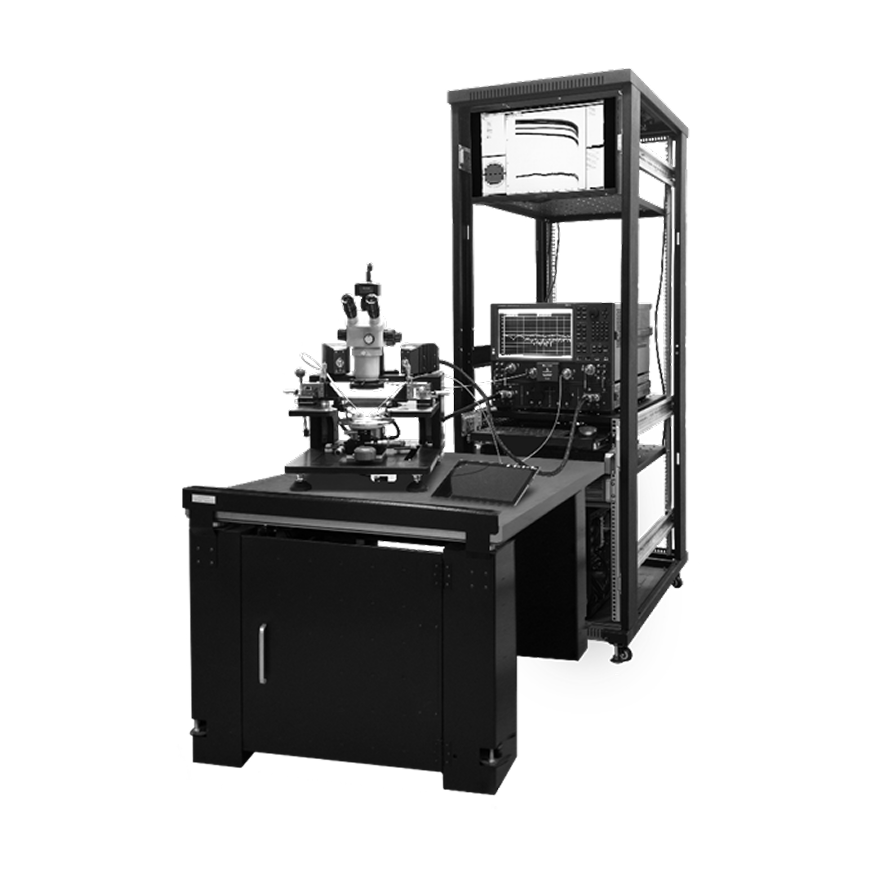

Компактные размеры (600×480×480 мм) позволяют легко интегрировать станцию в лабораторное пространство или использовать в составе программно-аппаратного комплекса. Базовая комплектация включает оптическую систему — бинокулярный микроскоп "Альтами CM0655-T" — с модулем светодиодной подсветки, обеспечивающим чёткую визуализацию контактных площадок на микросхеме.

Станция совместима с микропозиционерами типа AS101A (НЧ), AX131M (СВЧ), а также с различными держателями коаксиального исполнения. Допускается дооснащение цифровой камерой и вакуумной системой. За счёт продуманной конструкции, OmegaAir-150COAX обеспечивает устойчивость к вибрациям и стабильное контактирование даже при работе с тонкими структурами.

Особенности конструкции:

• Поддержка пластин диаметром до 150 мм
• Возможность установки до 4 микропозиционеров
• Три фиксированных положения платформы: загрузка, позиционирование, измерение
• Гальваническая развязка рабочего стола
• Быстрое механическое позиционирование с минимальными усилиями
• Интуитивно понятное управление без необходимости в специальной подготовке
• Компактные габариты для размещения на лабораторном столе
• Оснащение бинокулярной оптикой с LED-подсветкой

Преимущества применения:

Станция отличается устойчивой механикой, эргономичной конструкцией и высокой повторяемостью измерений, что делает её надёжным инструментом для инженерных задач. Благодаря поддержке различных микропозиционеров и типов зондов, OmegaAir-150COAX может применяться для НЧ и СВЧ измерений, а также интегрироваться в состав измерительных комплексов.

Наличие сервисной поддержки на территории РФ, широкая конфигурация опций, простота эксплуатации и сниженные логистические затраты делают эту станцию выгодной альтернативой зарубежным аналогам — без потерь в качестве измерений.

Комплектация

• Зондовая станция OmegaAir-150COAX — 1 шт.
• Бинокулярный микроскоп «Альтами CM0655-T» — 1 шт.
• Манипуляторы для DC-измерений — 2 шт.
• Руки для держателей DC-зондов (коаксиальное исполнение) — 4 шт.

Эксплуатационные ограничения

Станция предназначена для эксплуатации в закрытых лабораторных помещениях с умеренным или холодным климатом при температуре окружающей среды от 0 °C до +40 °C и влажности от 30 % до 85 %. Запрещено воздействие прямых солнечных лучей и перегрев выше +60 °C.

Внимание: Изготовитель не несёт ответственности за нарушения условий эксплуатации, отклонения от регламентов техники безопасности или самовольную модификацию изделия.
