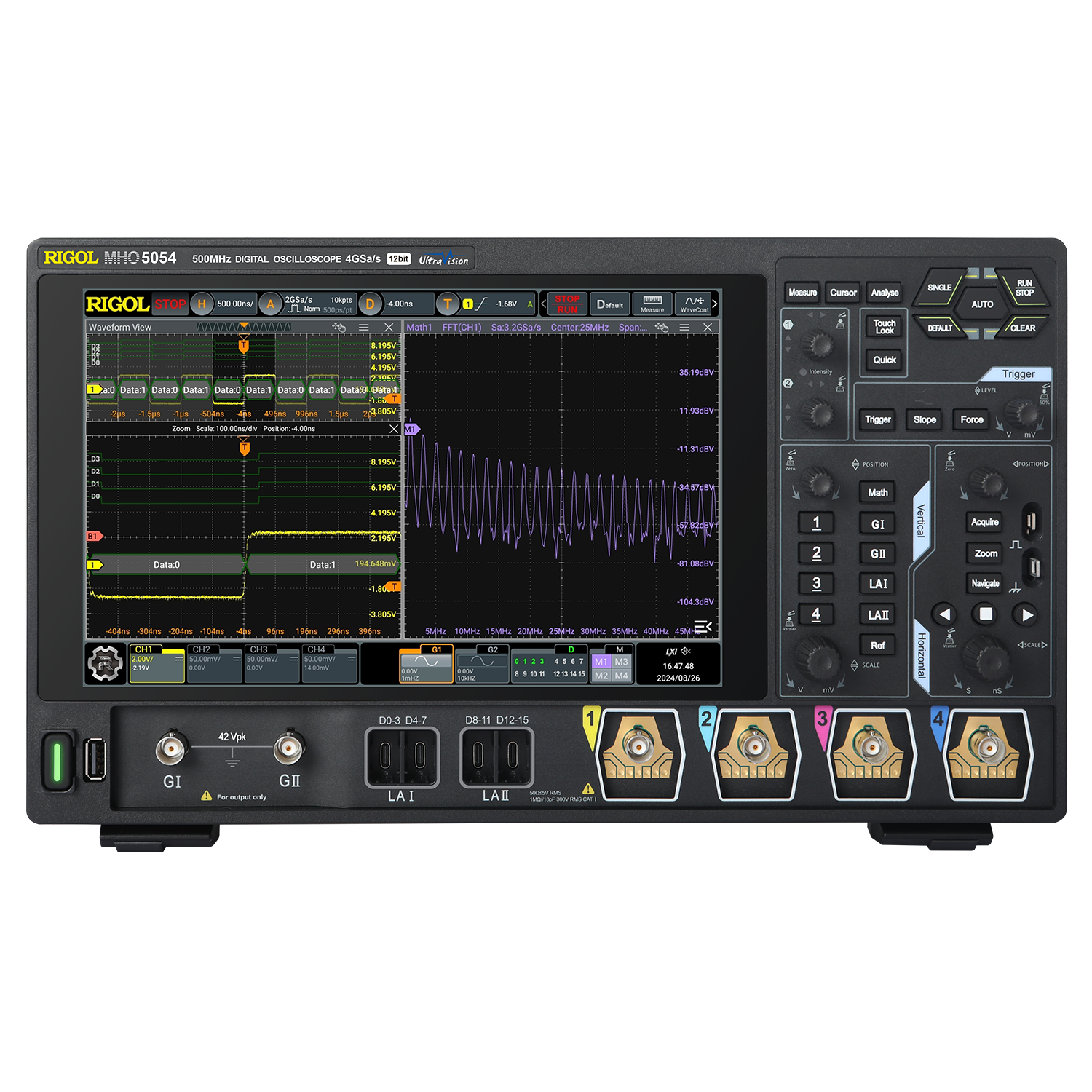

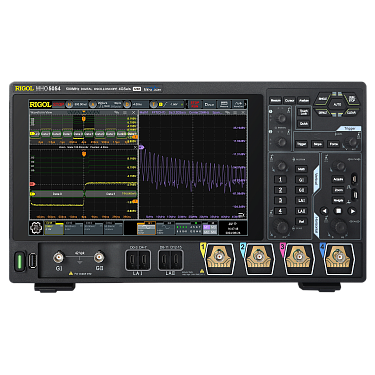

Цифровой осциллограф RIGOL MHO5054 – 4-х канальный высокопроизводительный осциллограф высокого разрешения (12-бит) с полосой пропускания 500 МГц, выполненный в компактном корпусе, с возможностью работы от источника автономного питания. MHO5054 построен на технологической платформе «Centaurus», собственной разработки RIGOL.

Осциллограф RIGOL MHO5054 объединяет 7 приборов в одном:

• цифровой осциллограф,
• анализатор спектра,
• цифровой вольтметр,
• высокоточный частотомер и сумматор,
• анализатор протоколов последовательной передачи данных,
• логический анализатор;

• генератор сигналов произвольной формы.

RIGOL MHO5104 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.

Особенности и основные характеристики

• количество входных аналоговых каналов – 4;
• количество входных цифровых каналов – 16;
• количество выходных каналов генератора сигналов – 2;
• максимальная полоса пропускания (50 Ом) – 500 МГц;
• максимальная частота дискретизации – 4 Гвыб/с;
• максимальная глубина памяти – 500 Мвыб;
• скорость захвата осциллограмм – до 1 000 000 осц/с;
• разрешение по вертикали – от 12 до 16 бит;
• анализ спектра – 1 млн. точек;
• нижний устанавливаемый предел чувствительности по вертикали аналоговых каналов – 100 мкВ/дел;
• анализ мощности, построение гистограмм, декодирование сигналов протоколов последовательной передачи данных;
• 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
• многофункциональная ручка Flex для удобства пользования прибором;
• фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
• интерфейсы USB, LAN, HDMI;
• обновление прошивки онлайн.



Преимущества

Высокая плотность каналов: один осциллограф может работать с 6 аналоговыми входными каналами, что позволяет справляться с различными сценариями применения, требующими многоканального тестирования, например, такими как: проверка мощности, анализ трехфазной сети питания, тестирование двигателей, тестирование полупроводников третьего поколения и т. д.



Компактный дизайн:серия MHO5000 имеет компактную конструкцию размерами 335 мм (ширина) × 235 мм (высота) × 154 мм (глубина), что позволяет уменьшить занимаемое пространство на рабочем столе или в стойке с оборудованием (5U).



Высокая точность: 12-битное вертикальное разрешение с глубиной квантования до 4096 бит в 16 раз превышает разрешение 8-битного осциллографа, что значительно повышает точность измерений и фиксирует мельчайшие изменения формы сигнала в таких сферах применения как энергетика, медицинское оборудование, радиоизмерения и другие.

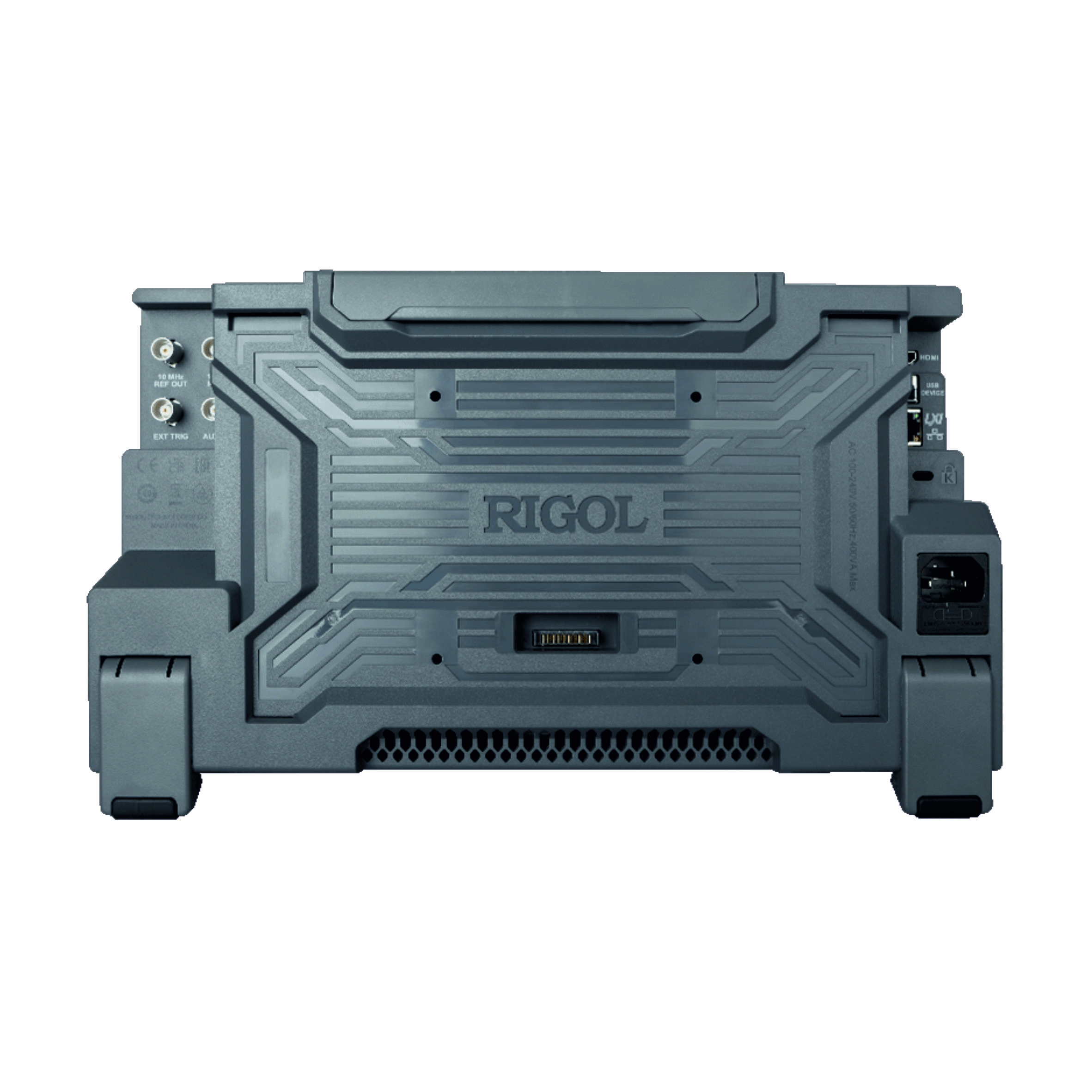

Возможность размещения внешнего магазина аккумуляторов на задней стенке: позволяет использовать осциллограф в мобильных приложениях без привязки к сети переменного тока или при тестировании автомобилей. Использование аккумуляторного источника питания также позволяет получить относительно «чистый» источник питания в некоторых средах, где требуется отсутствие импульсных шумов.



Поддержка Bluetooth и Wi-Fi: Осциллограф поддерживает два способа беспроводной связи Bluetooth и Wi-Fi, что позволяет пользователю убрать лишние коммуникационные кабели с рабочего места, подключить периферийные устройства (мышь, клавиатуру и т. д.) и облегчить работу с измерительным прибором.

Применение

Практическое применение

• Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение АЦП осциллографов серии MHO5000 позволяет проводить измерения пульсации легко и быстро.
• Тестирование малопотребляющих устройств: серия осциллографов MHO5000 имеет нижний устанавливаемый порог чувствительности вертикальной шкалы 100 мкВ. Все это вместе с 12 битным разрешением позволяет захватывать даже самые слабые сигналы устройств с низким уровнем потребления.
• Анализ шин питания: частота дискретизации в реальном времени 4 Гвыб/с и 12-битное разрешение осциллографов дает более высокую точность измерения по постоянному току.
• Тестирование полупроводников: к тестированию полупроводниковых материалов из нитрида галлия (GaN) третьего поколения обычно предъявляется более высокие требования с целью снижения ошибок квантования.

Назначение
