Производитель: Rigol

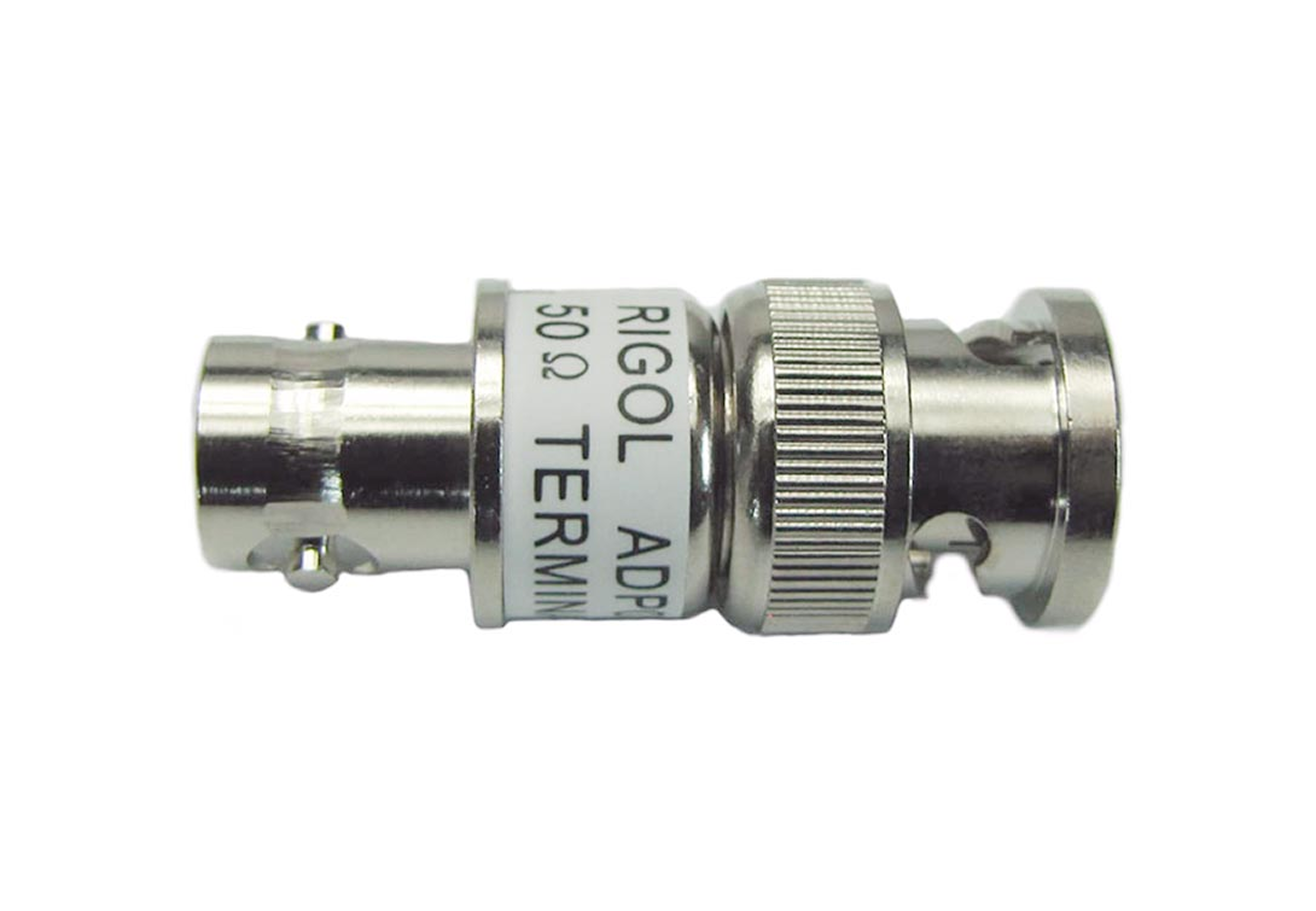

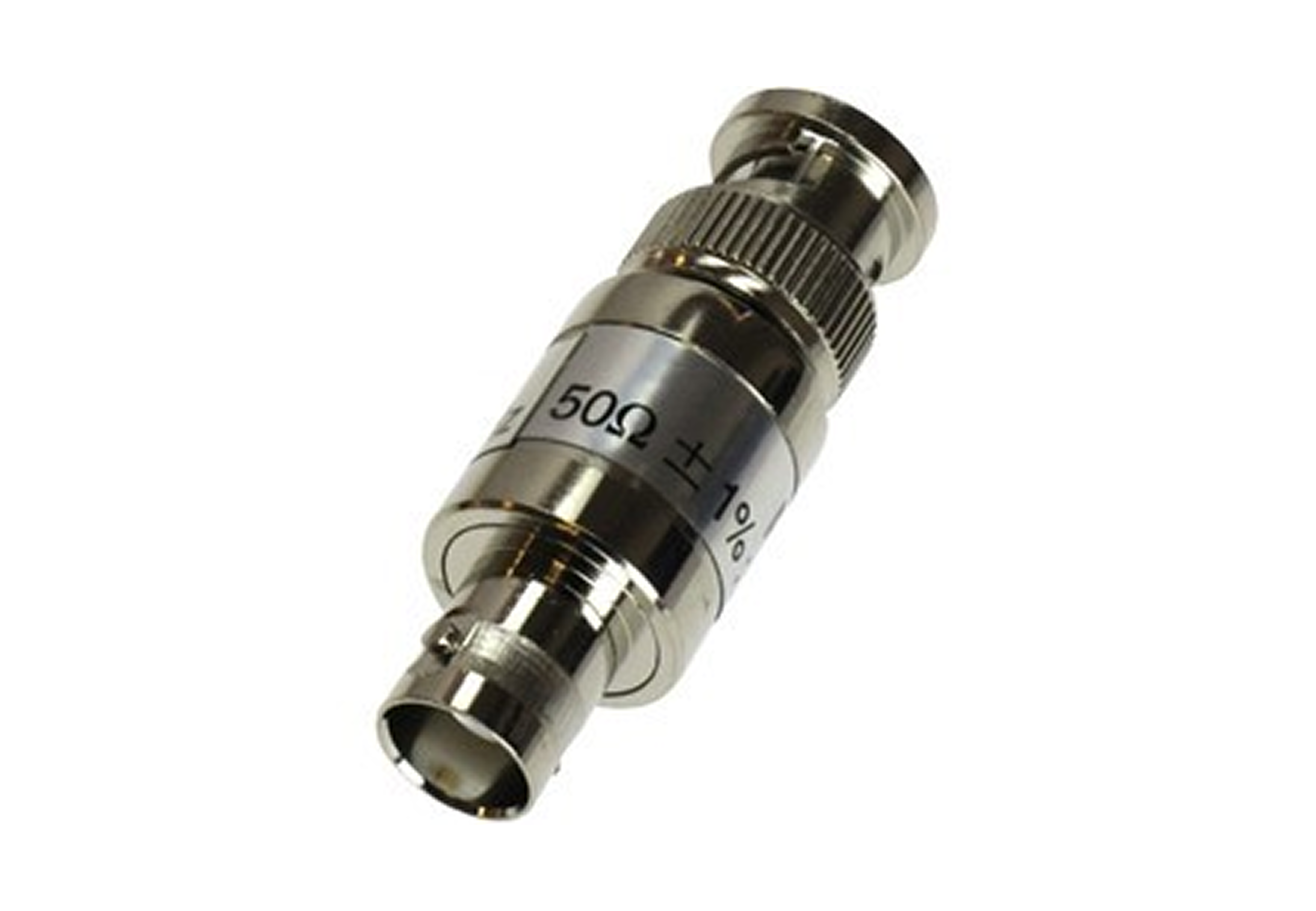

Rigol ADP0150BNC — это компактный импедансный адаптер, предназначенный для использования в ВЧ‑тестировании при согласовании входов и выходов устройств с различным импедансом. Стандартный входной импеданс осциллографов составляет 1 МОм, тогда как большинство ВЧ‑систем (генераторы, фильтры, линии передачи) рассчитаны на 50 Ом. Это несоответствие приводит к нарушению согласования, что вызывает отражения, искажения сигнала и ошибки в измерениях амплитуды.
Применение ADP0150BNC позволяет привести входное сопротивление осциллографа к 50 Ом, что восстанавливает согласование и гарантирует достоверность измерений. Это особенно важно при анализе импульсных и радиочастотных сигналов, а также при работе с пассивными фильтрами, рассчитанными на строго определённую нагрузку.
Адаптер имеет BNC‑разъёмы на входе и выходе, легко подключается к большинству приборов и допускает использование с любыми осциллографами и генераторами, вне зависимости от производителя. Рабочая частота достигает 1 ГГц, допустимая мощность — до 2 Вт.
За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
| Параметр | Значение |
|---|---|
| Тип | Импедансный адаптер |
| Разъёмы | BNC (вход: 50 Ом, выход: 1 МОм) |
| Рабочая частота | до 1 ГГц |
| Максимальная мощность | 2 Вт |
| Назначение | Согласование осциллографов и генераторов с ВЧ-линиями |
| Совместимость | Осциллографы и генераторы любых производителей |
