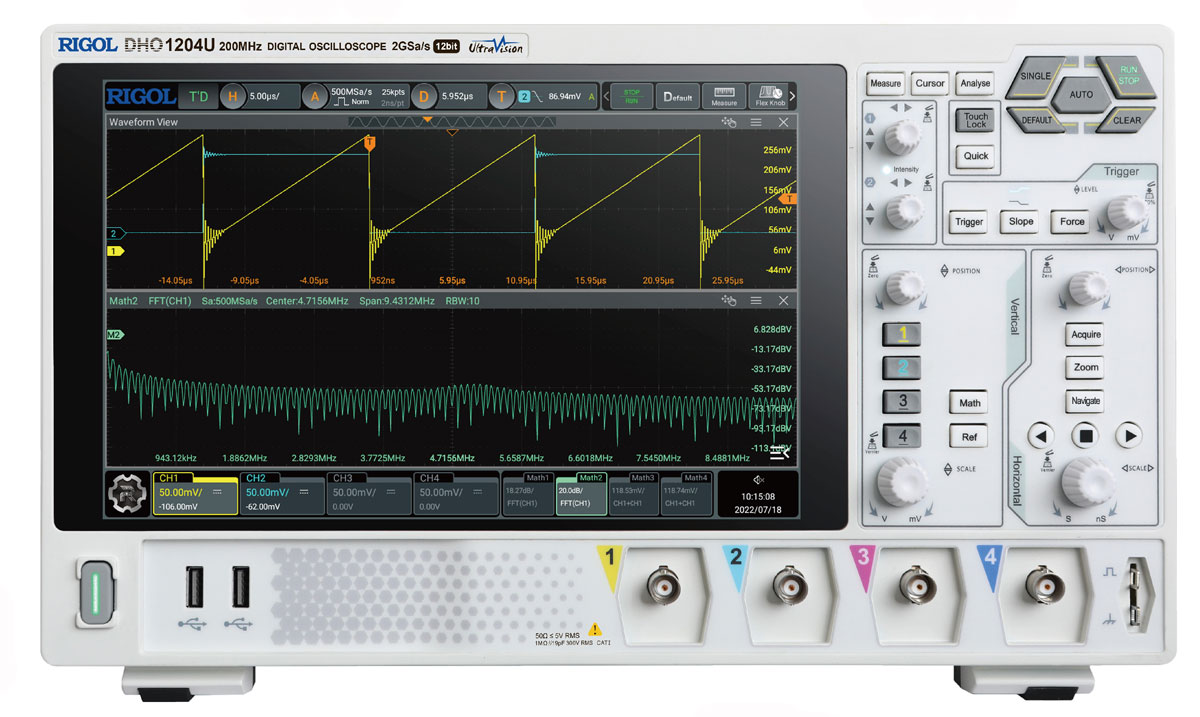

Rigol DHO1204U — это 4-канальный цифровой осциллограф высокой точности из линейки DHO1000U. Он оснащён 12-битным АЦП, высокой частотой дискретизации до 2 Гвыб/с и глубиной памяти до 100 Мточек. Прибор разработан на базе процессорной платформы Rigol Centaurus и ориентирован на профессиональное применение в разработке, тестировании и образовании.

Архитектура и производительность

Устройство поддерживает несколько режимов работы: одноканальный (до 2 Гвыб/с), двухканальный (до 1 Гвыб/с) и четырёхканальный (до 500 Мвыб/с). Стандартная глубина памяти составляет 25 Мточек на канал, опционально расширяется до 50 Мточек (на один канал). Встроенная система записи кадров позволяет сохранять до 500 000 сегментов, что даёт возможность поэтапного анализа захваченных событий.

Система захвата и точность

В режиме UltraAcquire скорость захвата достигает 500 000 форм/с, в стандартном векторном режиме — до 30 000 форм/с. Прибор способен захватывать фронты длительностью до 2 нс. В режиме High Resolution доступна точность до 16 бит, обеспечивающая максимальную детализацию слабых сигналов.

Вертикальный диапазон от 500 мкВ/дел до 10 В/дел, с автоматической установкой смещения до ±100 В. Уровень собственного шума при 1 мВ/дел — не более 77 мкВ RMS. Изоляция между каналами ≥100:1, ESD-защита до ±8 кВ.

Триггерная система

Rigol DHO1204U поддерживает 19 типов триггеров, включая Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, а также декодируемые протоколы RS232/UART, I²C, SPI, CAN, LIN.

Диапазон задержки триггера: от 8 нс до 10 с. Jitter — менее 1 нс RMS, разрешение настройки уровня — 0,01 деления. Входной уровень внешнего триггера — от ±5 В, чувствительность до 200 мВ (DC–100 МГц).

Измерения, курсоры и анализ

Осциллограф поддерживает 41 тип автоматических измерений, до 14 одновременно. Доступны курсоры ∆X, ∆Y, 1/∆X, а также режим отслеживания точек по времени или напряжению. Доступна XY-моделировка (CH1 по X, CH2 по Y). Проводится анализ фазы, задержек, частот, длительностей, скважности и статистика.

Функции математики: сложение, вычитание, умножение, деление, FFT, фильтрация, логарифмы, производные, интегралы. FFT до 1 Мточек с выбором окон (Blackman-Harris, Hamming, Flattop и др.).

Декодирование цифровых шин

Встроенное декодирование 4 протоколов одновременно:

• RS-232/UART — скорость до 20 Мбит/с

• I²C — до 10 бит адреса, поддержка ACK/NAK

• SPI — 4–32 бит, декодирование по CS/Timeout

• CAN / LIN — до 5 Мбит/с, полная поддержка ID, DATA, CRC, ошибок, версий LIN 1.X и 2.X

Также реализовано 4-битное параллельное декодирование и навигация по событиям.

Интерфейсы и управление

Rigol DHO1204U оснащён современными интерфейсами:
• USB 3.0 Host (×2), USB Device
• LAN 10/100/1000 Мбит/с с WebControl и поддержкой LXI-C
• HDMI выход
• EXT Trigger, AUX OUT, Pass/Fail, Trig Out
• 10 МГц вход/выход синхронизации
• Калибровочный выход: 1 кГц, 0,3 В меандр

Дисплей: сенсорный 10,1 дюйма, 1280×800, управление жестами и фотоэлектронными энкодерами. ОС Android, процессор 6‑ядерный Cortex‑A72 до 1,8 ГГц, ОЗУ 4 ГБ, ПЗУ 8 ГБ.

Условия эксплуатации и надёжность

• Рабочая температура: 0 °C…+50 °C
• Влажность: до 90% без конденсации
• Защита: ESD ±8 кВ, вибрация и удар — по MIL-PRF-28800F
• Питание: 100–240 В, 50/60 Гц, потребление до 400 ВА
• Габариты: 358×215×121 мм, масса 3,8 кг
