Производитель: Rigol

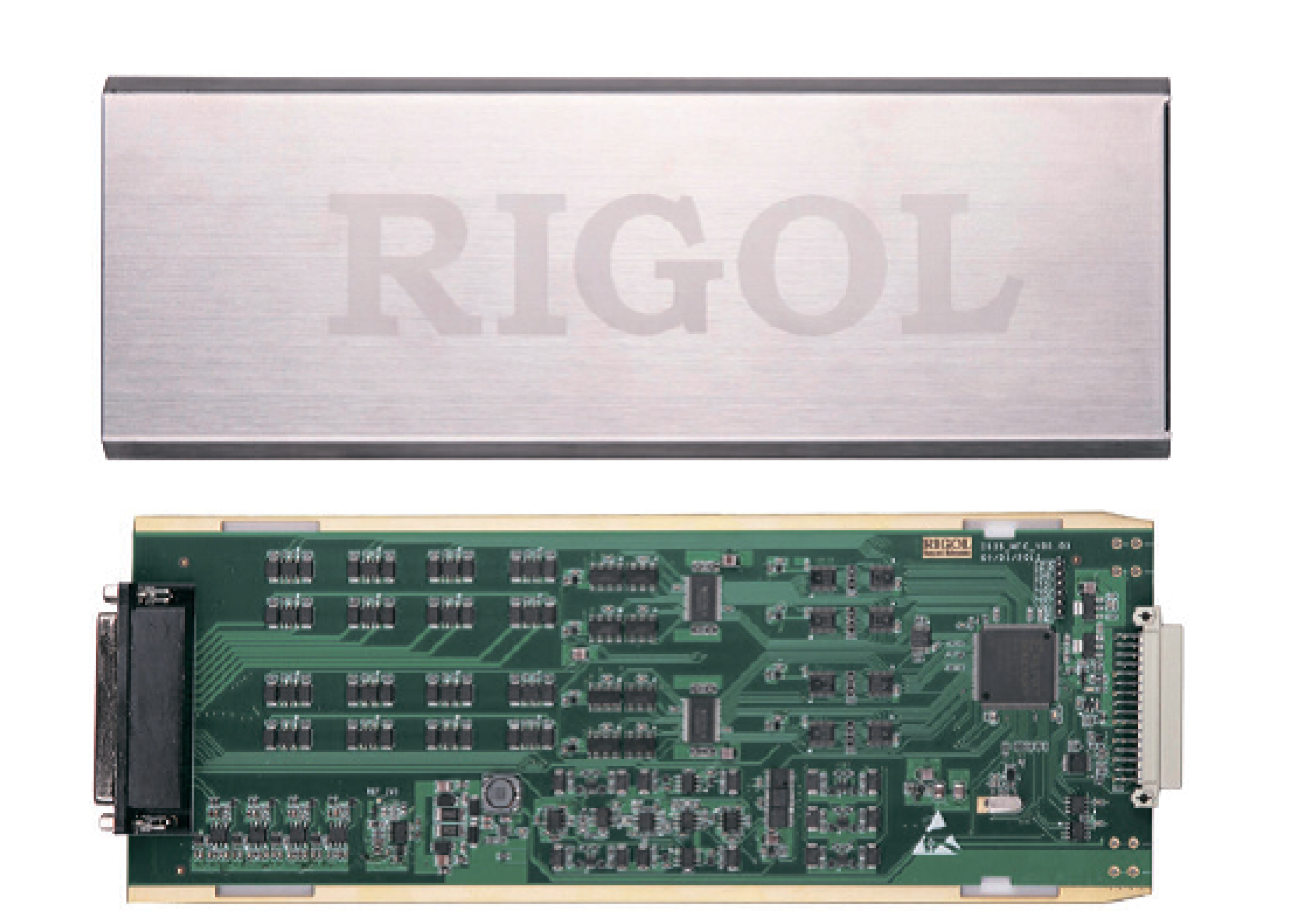

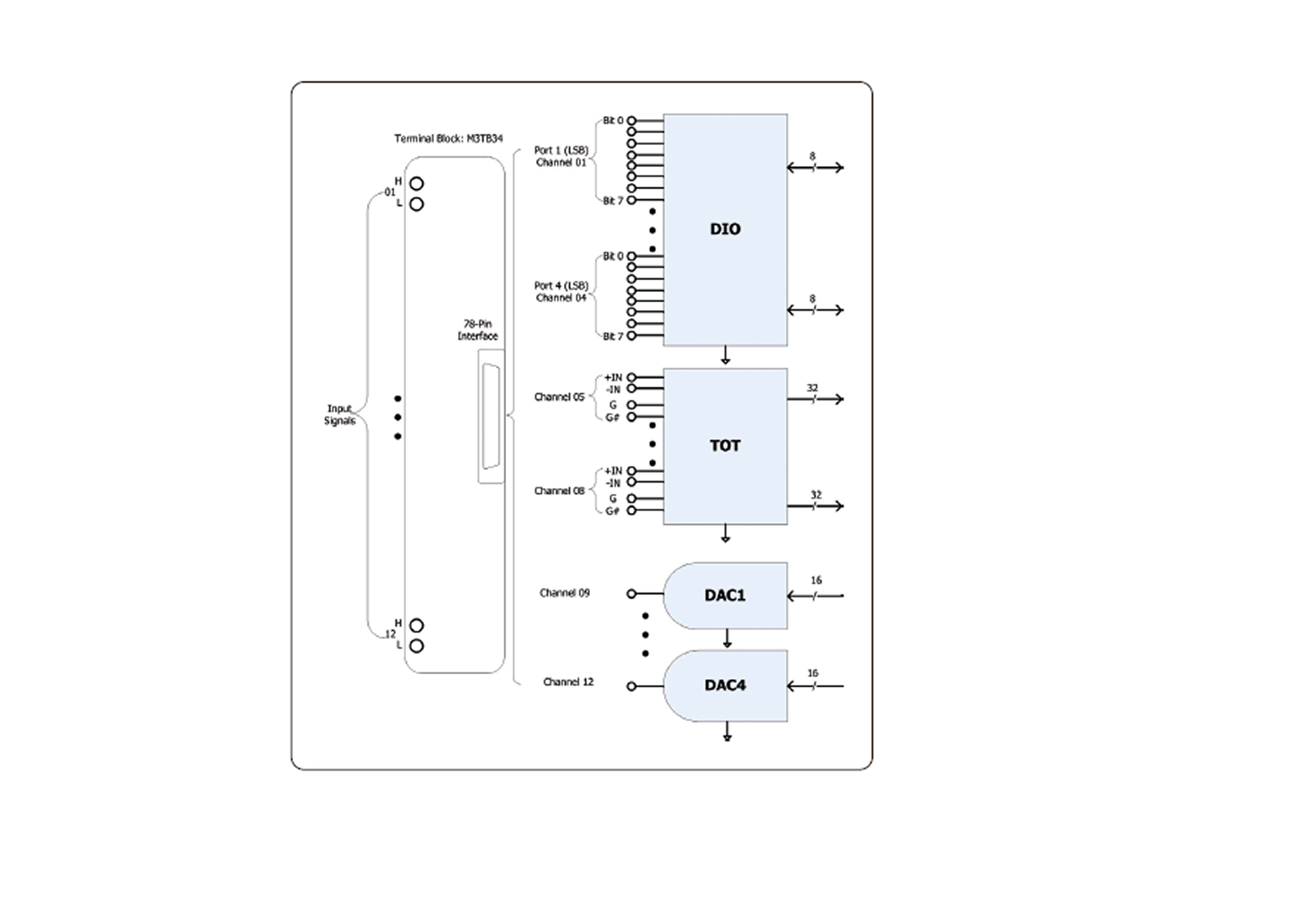

Модуль MC3534 — гибкий и мощный многофункциональный модуль для системы сбора данных RIGOL M300. Обеспечивает одновременное выполнение трёх типов задач с четырьмя каналами на каждый:
• Цифровой ввод/вывод (DIO) — 4 порта по 8 бит
• Счётчики (Totalizers, TOT) — 4 входа (2 канала на 10 MHz, 2 канала на 100 kHz)
• Аналого-цифровые выходы (DAC) — 4 канала с калиброванным выходом ±12 V
Этот модуль можно использовать для управления внешними устройствами (например, электромагнитными клапанами, реле или микроволновыми выключателями), а также для мониторинга состояния (через DIO) и подсчёта событий (через тотализаторы). Также поддерживается одновременное считывание входов во время сканирования. Для подключения используется терминальный блок M3TB34.
За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
| Функция | Описание |
| DIO (цифровые порты) | 4× 8-бит, могут работать как входы или выходы; реализация по TTL/CMOS, скоростной режим до 100 I/O операций/с, сигнализация событий (alarm) при соответствии/несоответствии условий |
| Totalizer (TOT) | 4 входа счётчика: каналы 1–2 — до 10 MHz, каналы 3–4 — до 100 kHz, чувствительность ~1 Vpp, режим счёта фронтов сигнала |
| DAC (аналоговый выход) | 4 канала выхода ±12 V с разрешением до 16 бит (по интерфейсу M300 DAC) |

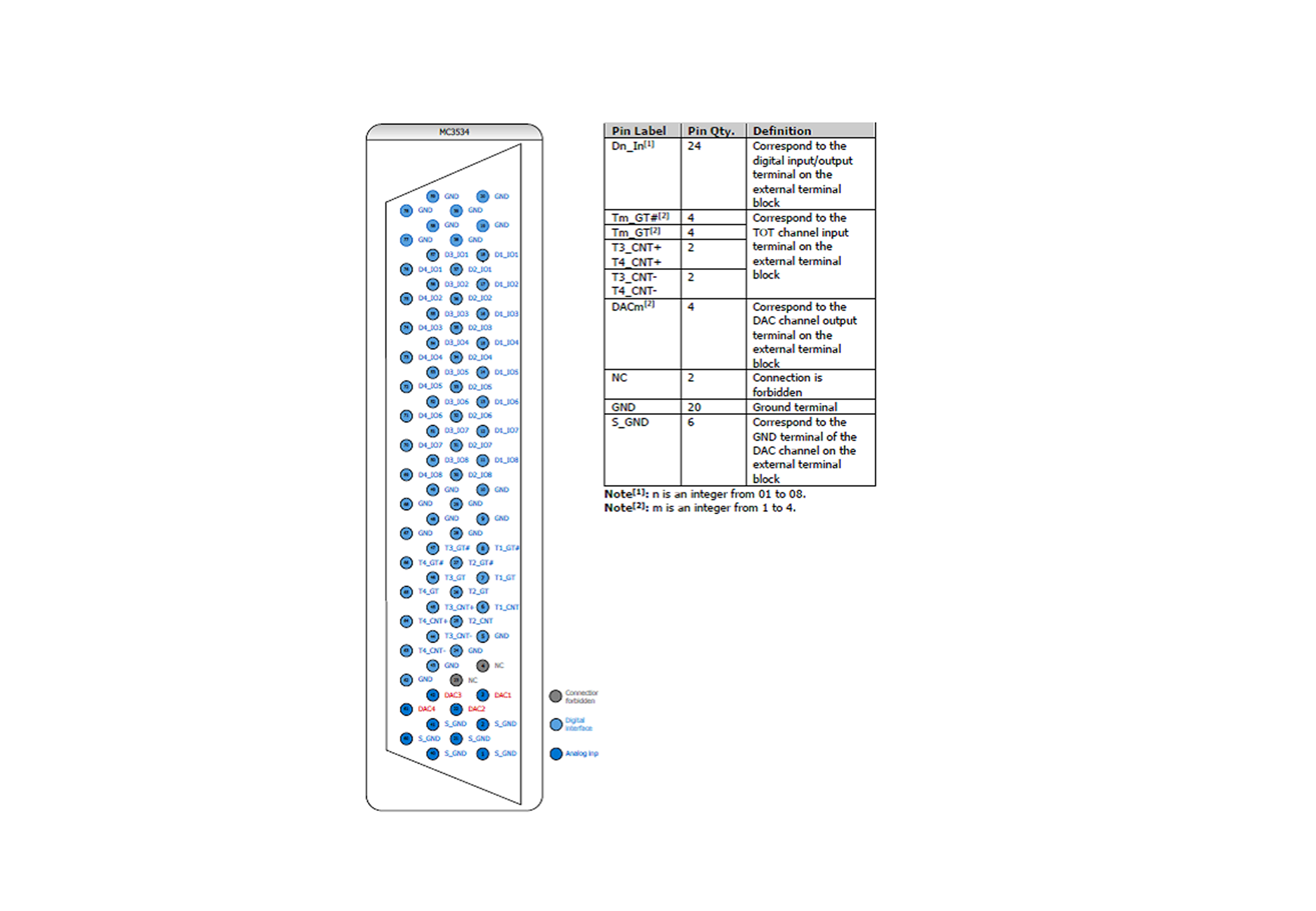

| Подключение | Через терминальный блок M3TB34 |
| Применение в сканировании | Можно считывать цифровые входы и totalizer значения в рамках скан-листа |
