Источник-измеритель Keithley 2430 (100В, 10А, 1кВт)

В НАЛИЧИИ

Источник-измеритель Keithley 2430 (100В, 10А, 1кВт)

2 678 400 руб. 999 000 руб.
  • Производитель: Keithley

  • Серия: 2400

  • Госреестр: 75243-19

  • Свидетельство госреестра до: 03.06.2024

Программируемый импульсный источник-измеритель. Входной импеданс >10 ГОм. Диапазоны источника/измерения напряжения/тока ±105 В/±1,05 А или ±105 В/±10,5 А в импульсном режиме. Базовая точность установки/измерения напряжения: 0,02%/ 0,012%; тока: 0,031%/0,025%. Измерение сопротивления до 200 МОм (0,06%). Память - 5000 измерений. Интерфейс: GPIB, RS232, цифровой I/O. Габариты 89 х 213 х 370 мм. Вес 3.2 кг.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Источник-измеритель Keithley 2430 (100В, 10А, 1кВт) описание

Источник-измеритель 2430 – это прецизионный, объединяющий функции высокостабильного источника питания постоянного тока и высокоточного измерителя тока/напряжения. В одном компактном корпусе совмещены программируемый источник напряжения/тока и 5½-разрядный мультиметр, что позволяет с высокой точностью как задавать, так и измерять напряжение, ток и сопротивление в тестируемых цепях – универсальное решение для параметрических измерений.

Ключевой особенностью модели 2430 является поддержка импульсного режима мощностью до 1000 Вт. Прибор способен кратковременно (до нескольких миллисекунд) выдавать токи до 10 А при напряжении до 100 В. Это делает 2430 идеальным для измерения пробивного напряжения и вольт-амперных характеристик (ВАХ) мощных электронных компонентов, например многослойных варисторов и других полупроводниковых приборов, при импульсной нагрузке до 10 А. Помимо этого, устройство обеспечивает все преимущества серии Keithley 2400 – высокую точность, скорость измерений и широкие диапазоны – предлагая компактное решение для тестирования компонентов как в лабораторных условиях, так и в автоматизированных промышленных испытаниях.

Преимущества

  • Широкий диапазон сигналов. Серия 2400 охватывает измерение токов от единиц нА до десятков А и напряжений от микровольт до сотен вольт. В частности, модель 2430 поддерживает подачу напряжения до ~100 В и тока до 1,05 А в непрерывном режиме, а в импульсном режиме – до 10,5 А (1 кВт), что позволяет тестировать как высокочувствительные, так и высокомощные устройства.
  • Импульсный режим 1 кВт. Прибор может генерировать одиночные импульсы или серии импульсов длительностью до 5 мс с циклом работы до ~8% на максимальном токовом диапазоне. Это дает возможность проводить стресс-тесты и испытания на пробой при больших токовых импульсах, недостижимых в стационарном режиме.
  • Четырёхквадрантная работа. 2430 функционирует в четырех квадрантах, то есть способен как подавать, так и принимать ток/напряжение, работая в роли электронной нагрузки. Такой режим удобен для характеризации двухполюсников и питании/разряде компонентов (например, проверка источников питания, аккумуляторов и пр.).
  • Высокая точность и разрешение. Прибор обеспечивает базовую погрешность источника/измерения порядка 0,012% и разрешение до 5½ разрядов. Минимальный шаг установки и измерения составляет порядка 100 пА по току и 1 µВ по напряжению, что достаточно для прецизионных измерений малых сигналов.
  • Быстродействие. 2430 отличается высокой скоростью сбора данных – до ~1700 измерений в секунду при разрешении 4½ разряда по интерфейсу GPIB. Это особенно полезно при автоматическом тестировании большого числа устройств, сокращая общее время испытаний.
  • Измерение в 6-проводной схеме. Поддерживается 6-проводное (Kelvin) измерение сопротивления с программируемым источником тока и ограничением напряжения, что обеспечивает точное определение сопротивлений, исключая погрешности на сопротивлении проводов. Прибор способен измерять сопротивления вплоть до сотен МОм с высокой точностью.

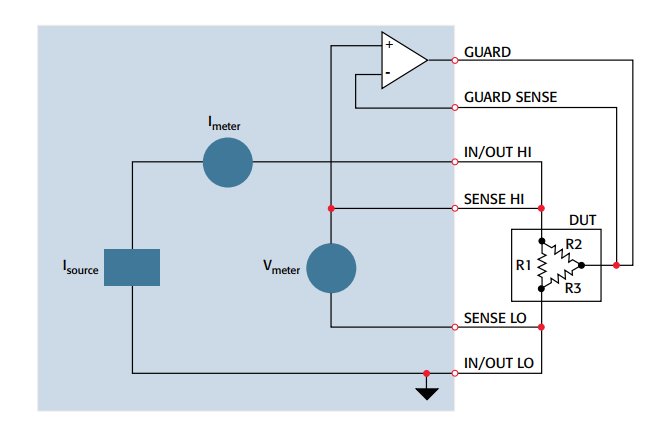

6-проводная схема измерения сопротивления Keithley 2430
  • Встроенный компаратор и биннинг. Режимы сравнения позволяют автоматически классифицировать результаты измерений “годен/не годен” по заданным пределам, что ускоряет сортиировку компонентов. Цифровые линии ввода/вывода (Digital I/O) обеспечивают связь с внешними устройствами (например, сортировщиками) для быстрого биннинга компонентов по результатам теста.
  • Контроль качества контактов. Опциональная функция Contact Check (реализуется в версии 2430-C) позволяет перед измерением проверять качество электрического контакта с образцом. Это гарантирует достоверность результатов, особенно при измерении очень малых токов/напряжений.

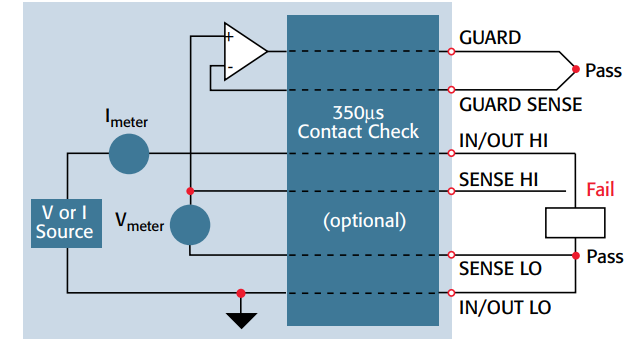

Функция проверки контактов в 4-х и 6-ти проводных схемах измерения
  • Интерфейсы и программная поддержка. Для интеграции в автоматизированные измерительные комплексы прибор оснащён интерфейсами GPIB (IEEE-488), RS-232, а также шиной Trigger Link для синхронизации с другим оборудованием. Доступны фирменные драйверы и библиотеки (например, для LabVIEW), упрощающие программирование измерительных процедур. Встроенная память позволяет сохранять до 5000 результатов измерений для последующей передачи на ПК.

Области применения

  • Полупроводниковые приборы и электронные компоненты. Keithley 2430 широко применяется для снятия ВАХ и других параметров различных электронных устройств: диодов, транзисторов, стабилитронов, конденсаторов и др., включая как активные, так и пассивные компоненты. Прибор позволяет проводить прецизионные измерения токов утечки, прямых/обратных характеристик и сопротивления материалов в научно-исследовательских лабораториях и при разработке новых электронных устройств.
  • Высокомощные ограничительные и защитные устройства. Импульсные возможности источника-измерителя 2430 востребованы при тестировании мощных компонентов, таких как многослойные варисторы (MLV), супрессоры перенапряжений и другие устройства защиты. Прибор способен измерять пробивное напряжение этих элементов при импульсном токе до 10 А, что соответствует условиям реальных отказов и позволяет оценить надежность компонентов.
  • Автоматизированное тестирование в промышленности. Благодаря сочетанию функций источника питания и измерителя, а также поддержке дистанционного управления, модель 2430 активно используется в контрольно-измерительных системах на производстве. Производители телекоммуникационного оборудования, полупроводниковых компонентов, компьютерной техники, автомобильной электроники и медицинских устройств используют SMU для массового параметрического контроля и отбора продукции. Прибор обеспечивает высокую повторяемость результатов и интегрируется в автоматизированные линии тестирования, ускоряя выход продукции на рынок.
