Импульсная система измерения ВАХ TH500 описание

TH500 - система импульсного измерения вольт-амперных характеристик (Pulse-IV) для прецизионной характеризации мощных полупроводниковых приборов: GaN HEMT, SiC MOSFET, LDMOS, IGBT, BJT и других активных компонентов. Прямой аналог AURIGA AU4750/AU-5 по архитектуре и задачам. Система решает фундаментальную задачу, недостижимую в режиме DC-измерений: получение истинных статических ВАХ прибора без искажений, вызванных самонагревом и эффектами захвата заряда.

При DC-измерении непрерывный ток нагревает канал транзистора, изменяя подвижность носителей, скорость дрейфа и другие температурно-зависимые параметры - результирующие кривые отражают поведение «горячего» прибора, а не его истинные характеристики. Примеси кристаллической решётки, дислокации и оборванные связи на поверхности GaN-структур образуют ловушки, захватывающие заряд и вызывающие коллапс тока, частотную дисперсию выходной проводимости и расхождение статической и динамической крутизны. Импульсный метод - единственный способ устранить оба эффекта одновременно.

Принцип работы: метод рабочей точки покоя

В основе TH500 лежит метод пульсирования из фиксированной рабочей точки покоя (Quiescent Point, Q-point). Тестируемый прибор большую часть времени находится в точке Q при заданных напряжениях на затворе и стоке - как правило, при условиях с низким рассеянием мощности. На короткое время (200 нс и более) напряжения переключаются в нерабочую точку NQ (Non-Quiescent), в которой производится измерение, после чего DUT мгновенно возвращается в Q. Поскольку устройство «охлаждается» в точке Q между импульсами, канал не успевает нагреться, а ловушки не успевают перезарядиться - условия измерения остаются изотермическими и изодинамическими.

Цикл измерения строится следующим образом: задаётся сетка NQ-напряжений на затворе и стоке, для каждой комбинации (Vgs, Vds) выполняется один импульс, измеряются ток и напряжение в окне оцифровки - в результате формируется полное семейство ВАХ Id(Vds) при различных Vgs. Соотношение длительности импульса и периода выбирается таким образом, чтобы DUT успевал полностью восстановиться до следующего цикла; для этого поддерживается широкий диапазон скважности от 0 до 100%.

Аппаратная архитектура

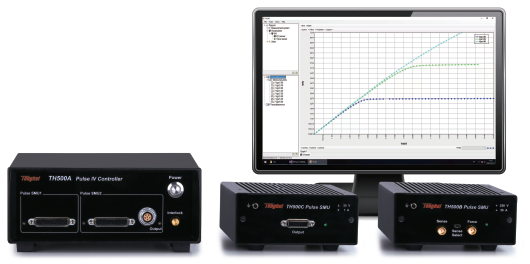

Система TH500 построена по модульному принципу - аналогично AURIGA AU4750 - и включает три функциональных блока:

• TH500-2530M (основной блок) - центральный контроллер, управляющий синхронизацией и интерфейсами;
• TH500-2530D (зонд стока, Drain Probe) - формирователь высоковольтных импульсов до 250 В / 33 А с накопительным конденсатором 1000 мкФ;
• TH500-2530G (зонд затвора, Gate Probe) - двуполярный формирователь управляющих импульсов ±25 В / ±1 А.

Внешние зонды-формирователи выполнены в компактном корпусе (144×62×191 мм, 1 кг) и располагаются непосредственно вблизи DUT - как и в решениях AURIGA. Это принципиально важно: размещение формирователя максимально близко к прибору минимизирует влияние паразитной индуктивности соединительных кабелей и тройников смещения, сокращает время нарастания импульса и улучшает точность измерений. Основной блок при этом может находиться на удалении, подключаясь к зондам по интерфейсам USB TMC / LAN.
