Высокочастотный РЧ-генератор сигналов Nosean MSG5124

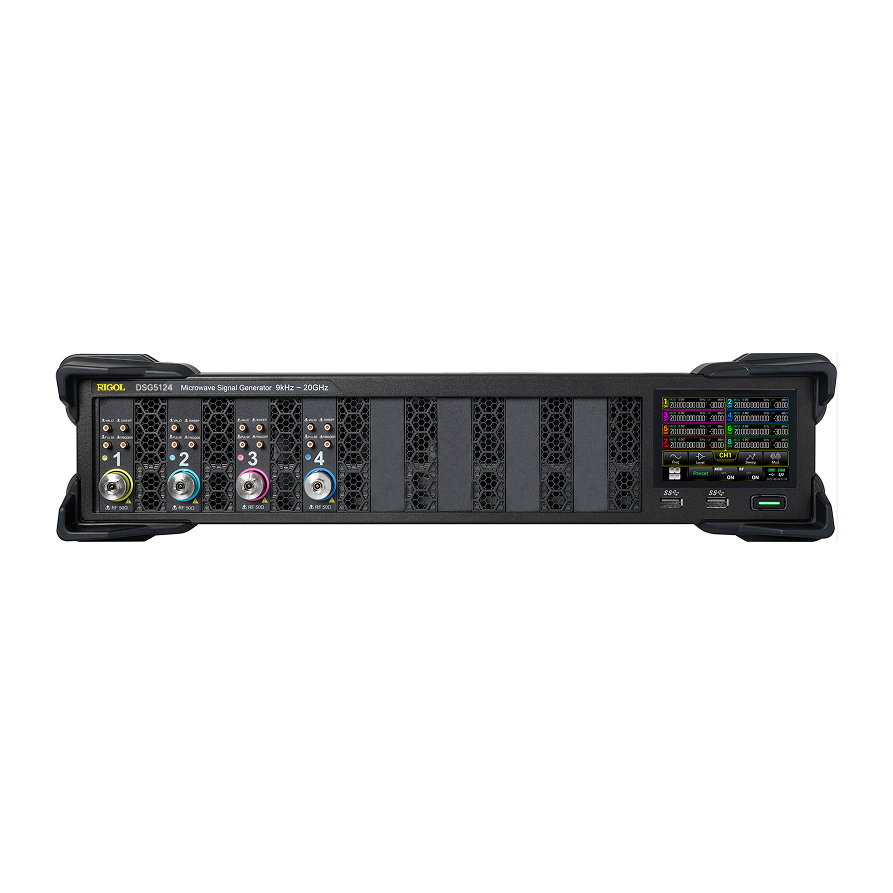

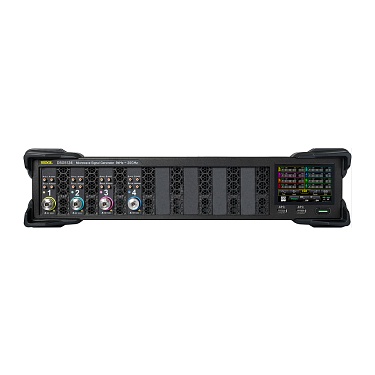

Высокочастотный РЧ-генератор сигналов Nosean MSG5124

Высокочастотный РЧ-генератор сигналов Nosean MSG5124

Цена по запросу

  • Производитель: Nosean

  • Серия: MSG5000

  • Гарантийный срок (мес.): 36

Nosean MSG5124 - это 4-х канальный генератор СВЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения; позволяет создавать сигналы в частотном диапазоне от 9 кГц до 12 ГГц с выходной мощностью 20 мВт.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Nosean MSG5124 - это 4-х канальный генератор РЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 12 ГГц с выходной мощностью 20 мВт.



Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.

Генератор сигналов Nosean MSG5124 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования.

Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabVIEW, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.

Устройство оснащается встроенным сенсорным дисплеем, диагональю 3,5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.

Особенности и преимущества

  • 4-х канальное устройство для формирования фазокогерентных сигналов;
  • Возможность установки нескольких устройств в измерительную стойку;
  • Высокая межканальная синфазность < 1º на 10 ГГц, шаг перестройки фазы 0,01º;
  • Высокая скорость переключения: < 3 мс;
  • Максимальная выходная мощность: до 13 дБм (ном.);
  • Точность установки амплитуды: < 0,5 дБ;
  • Частотный диапазон выходного сигнала: от 9 кГц до 12 ГГц;
  • Точность установки частоты: 0,01 Гц;
  • Динамический диапазон выходного сигнала: от -30дБм до +13 дБм;
  • Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
  • Аналоговая модуляция (АМ/ЧМ/ΦМ);
  • Импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
  • Все типы модуляции поддерживают внутренние и внешние источники;
  • Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
  • Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.



Применение

  • Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий

  • Автоматизированное тестирование

  • Функциональное тестирование

  • Лабораторные исследования

  • Испытания на ЭМС.



Назначение

Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.

Масса, кг <14
Размеры 43,5 х 8,8 х 48,6 мм (без накладок, с разъемом)
Частотный диапазон от 9 кГц до 12 ГГц
Количество каналов 4
Выходная мощность +13 дБм
