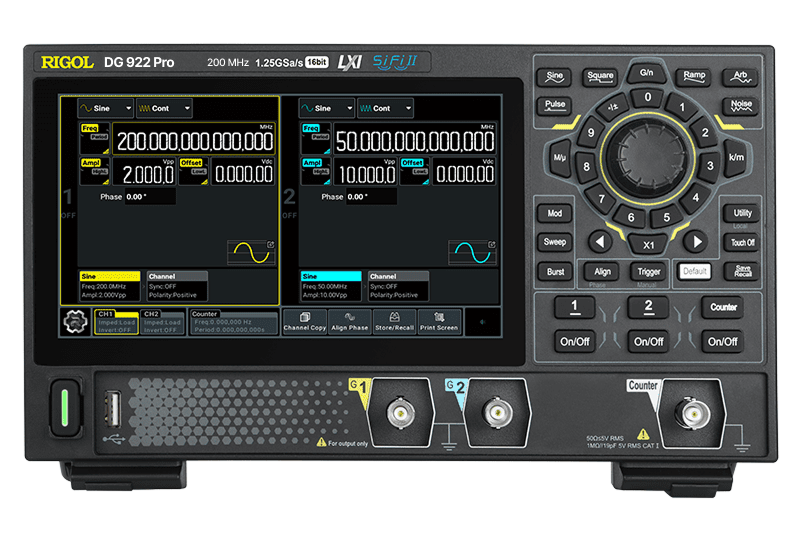

Rigol DG922 Pro — это старшая двухканальная модель в линейке генераторов сигналов DG900 Pro, предназначенная для высокоточной генерации аналоговых и цифровых сигналов с частотой до 200 МГц. Устройство объединяет в одном корпусе функции шести приборов: генератора сигналов произвольной формы, функционального генератора, генератора импульсов, генератора шума, генератора гармоник и цифрового частотомера.

Архитектура и производительность

DG922 Pro использует 16-битный ЦАП с частотой дискретизации до 1,25 GSa/s, что позволяет достигать высокой точности сигнала и минимальных искажений. Глубина памяти составляет 16 Mpts на канал и может быть увеличена до 32 Mpts. В основе генерации лежит технология SiFi II (Signal Fidelity II) — поточечное формирование сигнала без интерполяции с возможностью ручной установки частоты дискретизации. Это обеспечивает минимальный джиттер (<200 пс) и улучшенную фазовую стабильность, особенно на высоких частотах.

Максимальная частота выходного синусоидального сигнала составляет 200 МГц, для импульсного сигнала — до 50 МГц, а для гармонических форм — до 100 МГц. Частотная стабильность генератора составляет ±1 ‰, фазовый шум достигает –105 дБн/Гц.

Формирование сигналов

Генератор предоставляет доступ к 148 встроенным формам, включая стандартные (синус, квадрат, пила, импульс, шум), а также специализированные формы — PRBS, RS-232, ECG, Gaussian, двухтональные и другие. Пользователь может редактировать сигналы, загружать произвольные формы через ПО Ultra Sigma, использовать таблицы редактирования и комбинировать сигналы в режиме Combine. Функция Tracking позволяет зеркалировать параметры одного канала на другой.

Модуляции

Поддерживаются все ключевые типы аналоговых и цифровых модуляций: AM, FM, PM, ASK, FSK, PSK, PWM и SUM. Источником модуляции может быть внутренний генератор, внешний сигнал или второй канал прибора через вход AUX. • Частота модуляции регулируется в пределах от 2 мГц до 1 МГц, форма модулирующего сигнала может быть синусоидальной, прямоугольной, треугольной, шумовой или арбитражной.

Режимы Sweep и Burst

Режим Sweep включает линейное, логарифмическое и ступенчатое сканирование с полной настройкой частотного диапазона, времени, задержки и направления сканирования. В режиме Burst доступны опции одиночного всплеска, N-циклов и gating, с запуском по фронту, уровню или внешнему триггеру. Также реализован режим последовательной генерации (Sequence) с гибкой настройкой длительности, количества точек и типа формы для каждого шага.

Частотомер и синхронизация

DG922 Pro оснащён отдельным входом частотомера, способным измерять частоты до 1 ГГц с 7-разрядным отображением. Частотомер поддерживает измерение периода, скважности, длительности положительного/отрицательного фронта и автоматическую установку времени измерительного окна. Вход имеет переключаемое сопротивление (50 Ω / 1 MΩ) и режимы согласования AC/DC. С помощью разъёма 10 MHz In/Out прибор может быть синхронизирован с внешними источниками частоты или использоваться как мастер-генератор.

Интерфейсы и управление

Rigol DG922 Pro поддерживает управление через Web-интерфейс WebControl, а также протокол SCPI. Интерфейсы USB Device, USB Type-C и LAN с поддержкой LXI Core 2011 обеспечивают гибкость подключения и интеграции в автоматизированные измерительные системы. Поддерживается работа с адаптером GPIB (опционально). Питание возможно как от стандартного адаптера, так и от повербанка через USB-C с Power Delivery (15 В, 3 А).
