Rigol DG822 Pro — это двухканальный функциональный и арбитражный генератор сигналов, относящийся к новому поколению серии DG800 Pro. Благодаря сочетанию высокой точности, расширенной функциональности и сенсорного интерфейса, он отлично подходит для разработки, отладки, верификации и автоматизированного тестирования.

Архитектура генерации и точность воспроизведения

DG822 Pro обеспечивает генерацию сигналов с разрешением 16 бит и частотой дискретизации 625 MSa/s, что обеспечивает улучшенную передачу амплитудных форм по сравнению с традиционными 14-битными решениями. Максимальная выходная частота составляет 25 МГц для синуса, 20 МГц для меандра, 10 МГц для пульса и 10 МГц для арбитражных форм.

Инновационная технология SiFi II (Signal Fidelity II) гарантирует поточечное воспроизведение сигнала с минимальными искажениями и низким джиттером менее 200 пс, а также предоставляет возможности ручной настройки частоты дискретизации, фильтрации, интерполяции и сглаживания.

Расширенные возможности генерации

Прибор поддерживает 148 встроенных арбитражных форм сигналов, включая Sinc, Gaussian, ECG, Lorentz и другие. Также реализован встроенный гармонический генератор до 20-го порядка с индивидуальной настройкой амплитуд и фаз.

Модель DG822 Pro поддерживает все стандартные формы сигналов: синус, квадрат, пульс, пилообразный, шум, арбитражный и гармонический. Поддерживаются режимы работы: непрерывный, модуляционный, последовательный, свип и всплесковый (Burst).

Модуляции

DG822 Pro реализует модуляции: AM, FM, PM, ASK, FSK, PSK, PWM, SUM с внутренним или внешним источником, частотой до 1 МГц.

Два синхронных канала

В отличие от младшей модели DG821 Pro, DG822 Pro имеет два полностью независимых канала, каждый с возможностью генерации любой формы сигнала и синхронного управления.

Частотометр

Прибор оснащён независимым частотомером до 500 МГц, способным измерять частоту, длительность импульса, период и скважность с выбором входного сопротивления (50 Ω и 1 MΩ) и точностью до 6–7 значащих цифр.

Интерфейсы и управление

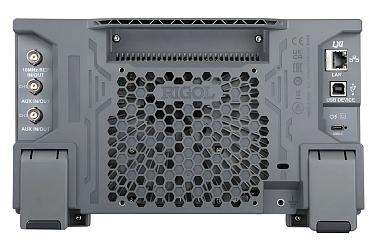

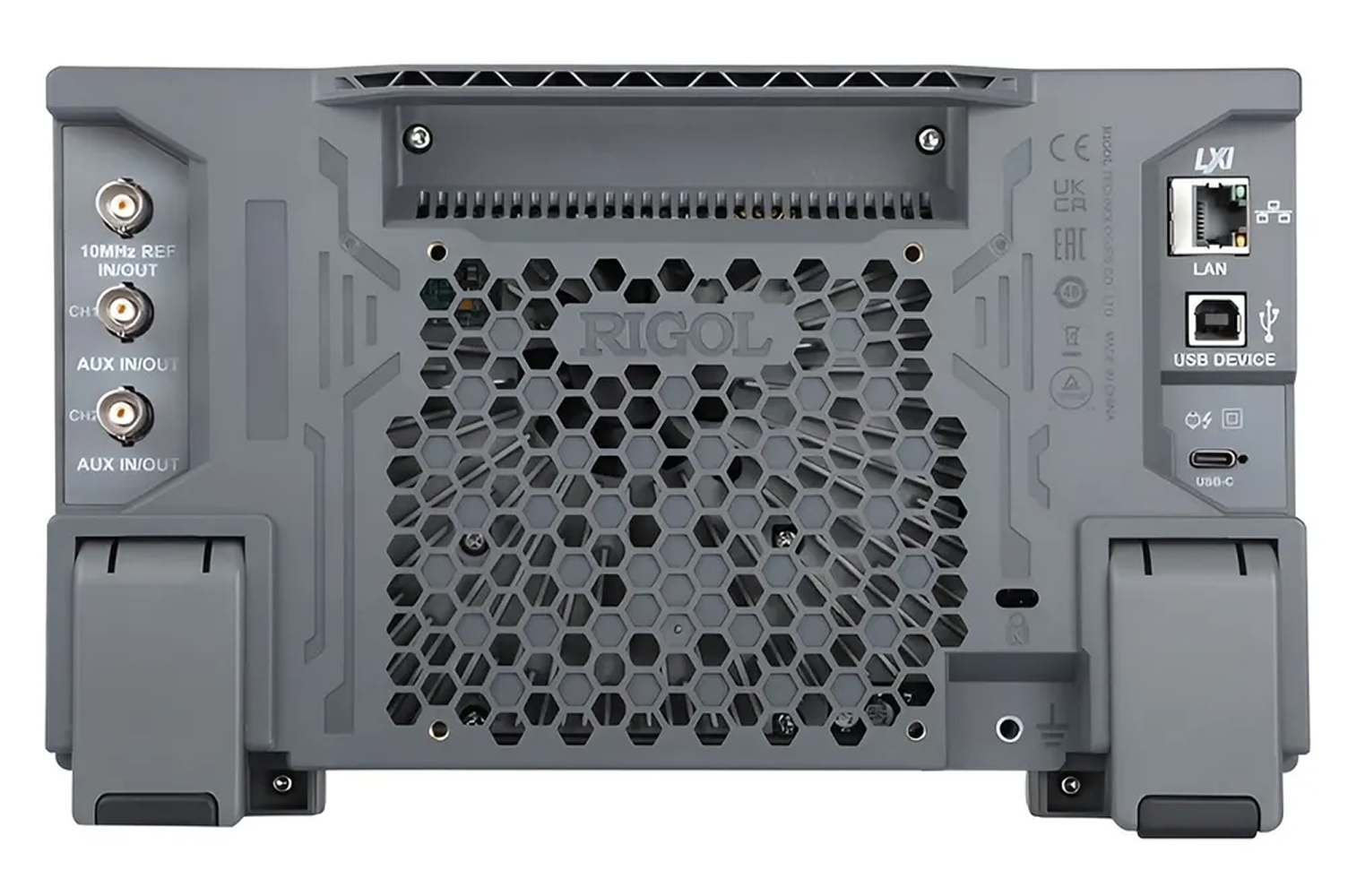

Rigol DG822 Pro поддерживает удалённое управление через LAN, USB Device и Web Control, что обеспечивает быстрый доступ к прибору через браузер по IP без установки драйверов. Поддержка SCPI и программного обеспечения Ultra Sigma обеспечивает интеграцию в автоматизированные системы.

Питание осуществляется через USB-C (PD 15 В, 3 А) — возможна работа от внешних источников и повербанков.

Дисплей и конструкция

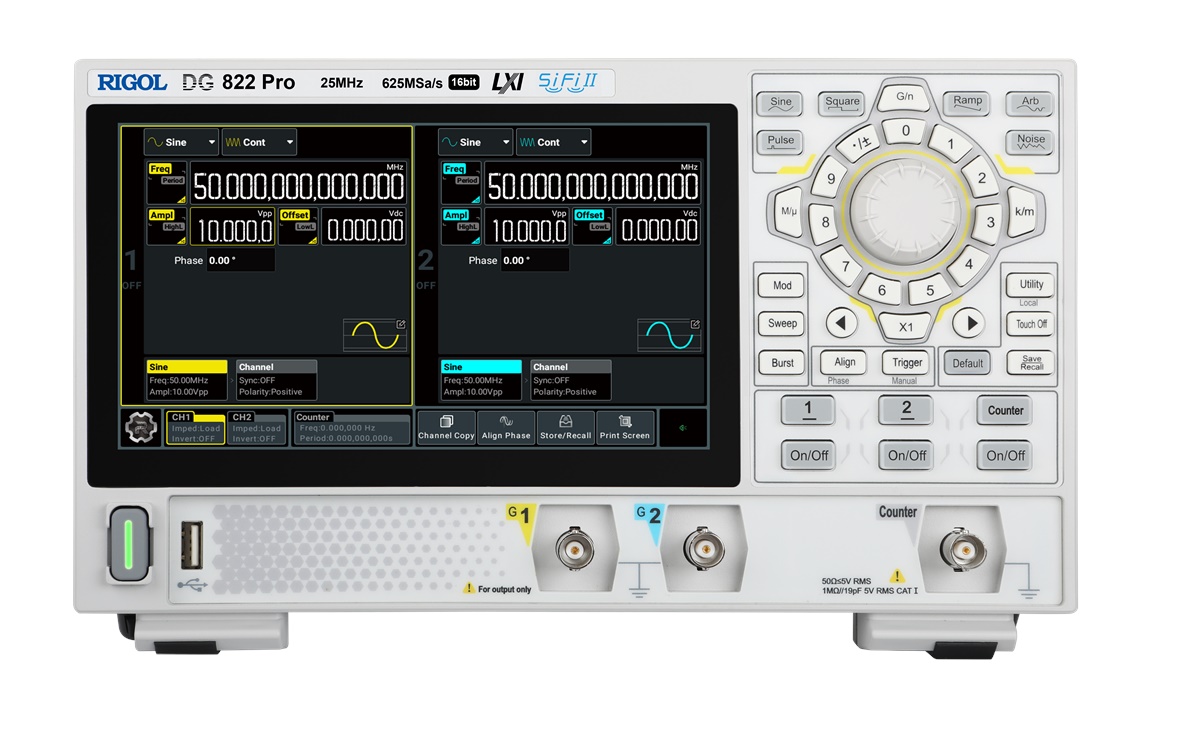

Устройство оборудовано сенсорным экраном 7″ (1024×600), поддерживает управление жестами, клавишами и энкодером. Компактные размеры (266×165×80 мм), вес менее 1,78 кг и VESA-крепление обеспечивают гибкость размещения.

Соответствие стандартам

Прибор сертифицирован по ISO9001, ISO14001, CE, RoHS, EMC. Гарантия на устройство — 3 года, рекомендованная периодичность калибровки — 12 месяцев.

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
