Rigol DG821 Pro — это одноканальный функциональный и арбитражный генератор сигналов, входящий в линейку DG800 Pro от RIGOL. Прибор сочетает высокую точность, гибкость и компактность, что делает его универсальным инструментом для широкого спектра измерительных и отладочных задач.

Архитектура формирования сигналов и точность воспроизведения

DG821 Pro обеспечивает максимальную частоту синусоидального сигнала до 25 МГц, разрешение ЦАП 16 бит и частоту дискретизации 625 Мвыб/с. Такое сочетание параметров обеспечивает более точное воспроизведение амплитудных характеристик, минимизацию искажений и шумов в диапазоне до 20 МГц, а также превосходную амплитудную равномерность (±0,1 дБ).

В генераторе реализована технология SiFi II (Signal Fidelity II) — поточечная архитектура генерации сигналов с возможностью задания конкретной частоты дискретизации, фильтрации, интерполяции, сглаживания и пошаговой обработки сигнала. Благодаря SiFi II обеспечивается джиттер менее 200 пс, улучшенная линейность и точность передачи формы сигнала.

Гибкость генерации и модуляции

DG821 Pro поддерживает воспроизведение 148 встроенных арбитражных форм сигналов, включая Gaussian, Sinc, Lorentz, ECG, Exponential и др. Доступны все стандартные формы — синус, меандр, импульс, треугольник, шум, а также гармонический генератор до 20-го порядка, что особенно актуально для тестирования фильтров и систем с частотной изоляцией.

Встроенные аналоговые и цифровые модуляции включают: AM, FM, PM, PWM, ASK, FSK, PSK и SUM, при этом источники модуляции могут быть как внутренними, так и внешними. Широкие диапазоны частот модуляции позволяют применять генератор в задачах имитации и передачи сигналов управления и синхронизации.

Частотометр и измерительные функции

DG821 Pro оснащён независимым частотомером до 500 МГц с выбором входного сопротивления (50 Ω / 1 МΩ), функциями измерения частоты, периода, длительности положительного/отрицательного импульса и скважности. Входной сигнал автоматически подстраивается под режим измерения и отображается с точностью до 6–7 значащих цифр в зависимости от частоты.

Интерфейсы и управление

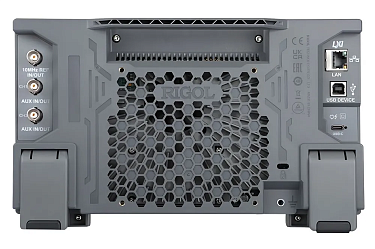

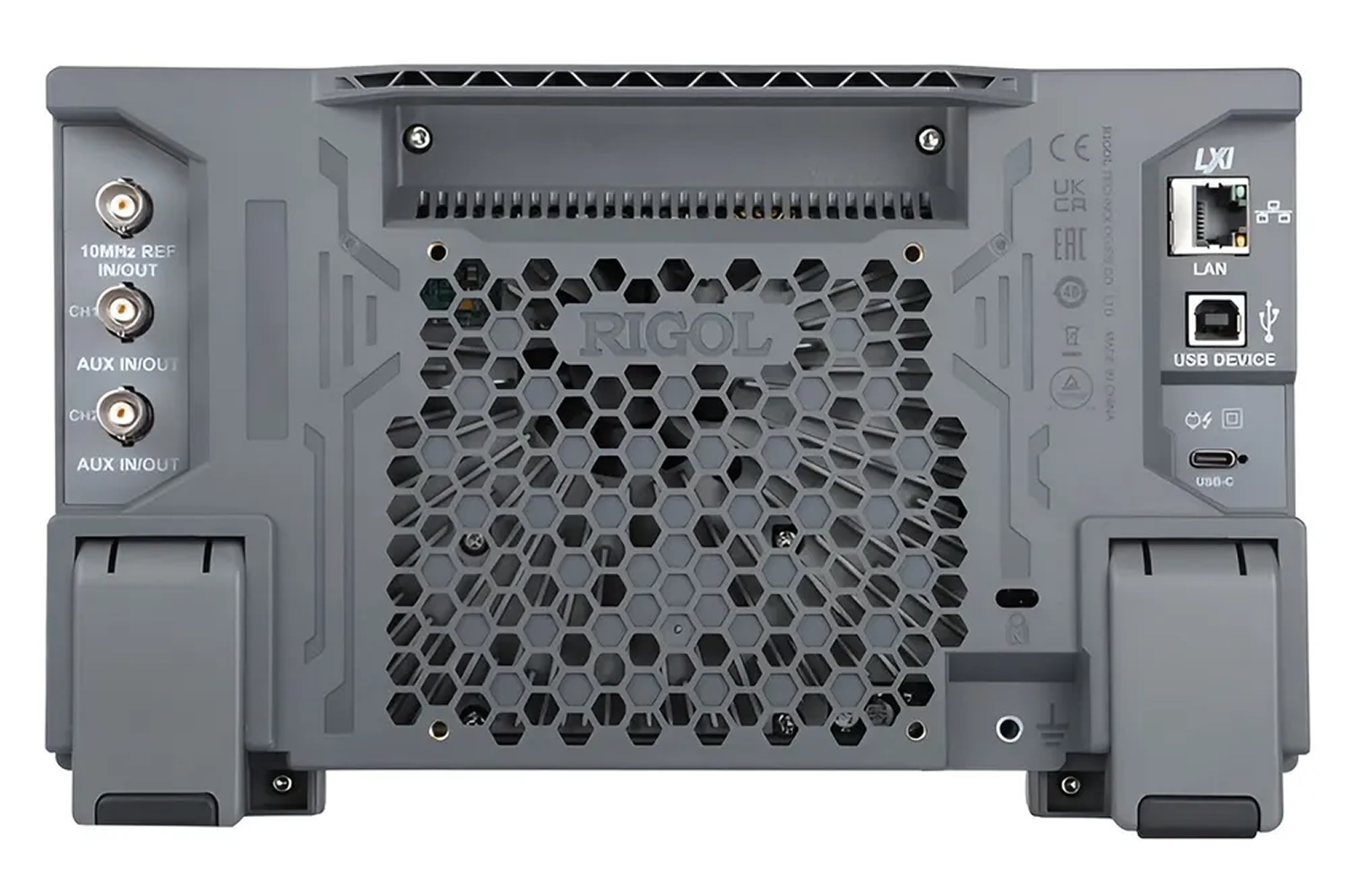

Rigol DG821 Pro поддерживает удалённое управление через интерфейсы LAN и USB Device, а также оснащён встроенной функцией Web Control, обеспечивающей доступ к управлению прибором напрямую из браузера по IP-адресу без необходимости установки дополнительного ПО. Устройство совместимо со SCPI-командами и программным обеспечением Ultra Sigma, что делает его легко интегрируемым в автоматизированные измерительные системы. Питание осуществляется через порт USB-C (режим Power Delivery 15 В, 3 А), что позволяет использовать мобильные источники питания, включая повербанки, для автономной работы в полевых условиях.

Дисплей, конструкция и удобство работы

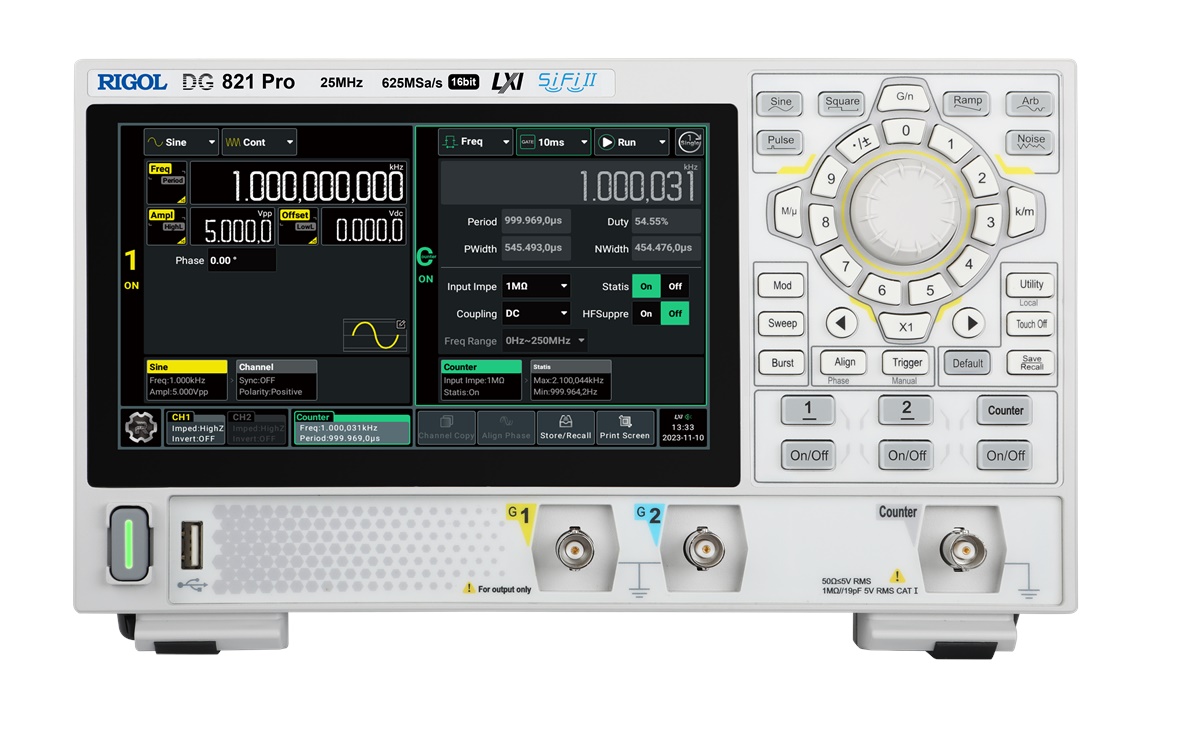

Устройство оборудовано сенсорным дисплеем 7″ (1024×600 пикселей), интуитивно понятным интерфейсом и поддерживает управление как через экран, так и через клавиши и энкодер. Предусмотрено VESA-крепление 100×100, компактные габариты 266×165×80 мм и вес менее 1,78 кг позволяют удобно размещать устройство как на стенде, так и в переносных решениях.

Надёжность и соответствие стандартам

DG821 Pro соответствует требованиям EMC, ISO9001, ISO14001, CE, а также стандартам EN 61010, RoHS и WEEE. Гарантийный срок на основное устройство составляет 3 года, рекомендованный интервал калибровки — 12 месяцев.
