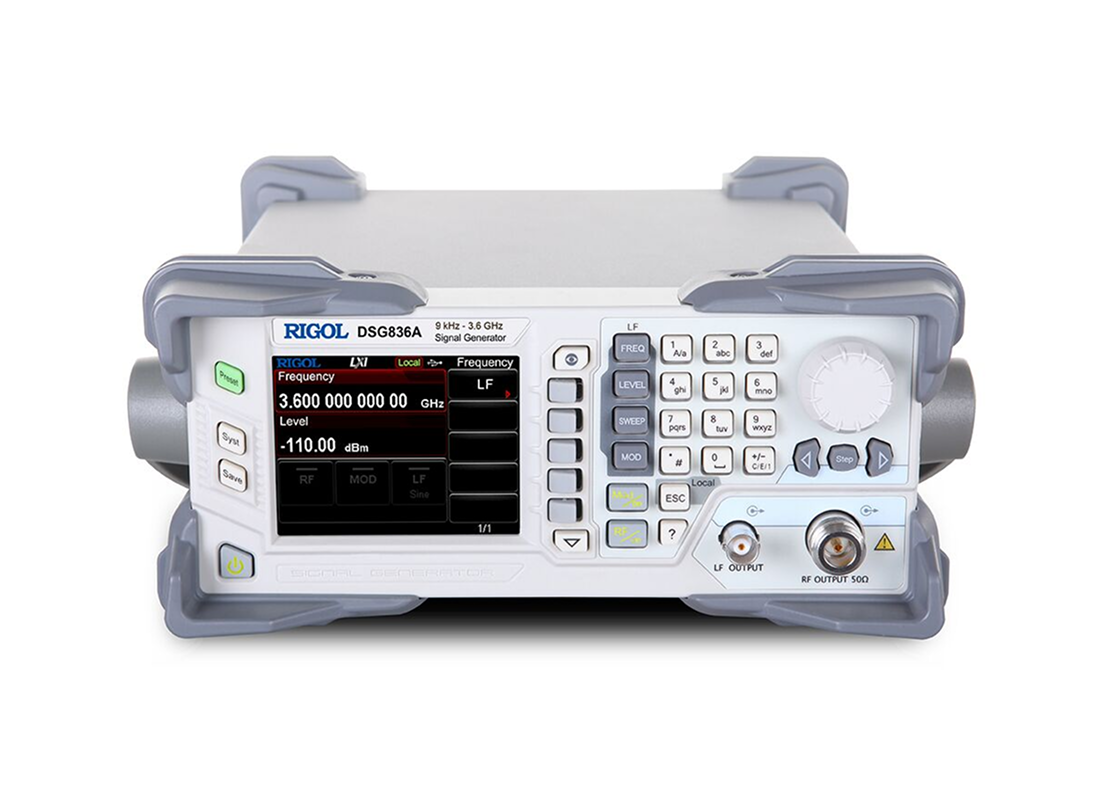

Генератор сигналов высокочастотный Rigol DSG836A — это современное решение для лабораторий, исследовательских отделов и производственных испытательных стендов. Он охватывает частотный диапазон от 9 кГц до 3,6 ГГц и предлагает широкие возможности модуляции, включая встроенную I/Q-модуляцию, что отличает его от модели DSG836, где данная функция доступна только по лицензии.

Модель построена на обновлённой аппаратной платформе (серия DSG800A) и обеспечивает максимальную выходную мощность до +20 дБм, при минимальном уровне –110 дБм. Разрешение установки частоты — 0,01 Гц, погрешность по амплитуде — не более ±0,5 дБ. Время перестройки частоты составляет менее 10 мс, а фазовый шум — до –112 дБн/Гц при отстройке 20 кГц.

Rigol DSG836A поддерживает все базовые аналоговые модуляции (AM, FM, ФМ), а также импульсную модуляцию (опция) и встроенную I/Q-модуляцию в реальном времени, что делает его идеальным для генерации сложных цифровых сигналов и тестирования современных телекоммуникационных систем.

Встроенный НЧ-генератор формирует стандартные сигналы (синус, меандр, треугольник) с частотой до 20 кГц и может использоваться в качестве модулирующего источника. Поддерживается автоматическое пошаговое сканирование по частоте и амплитуде до 65 535 шагов, с управляемыми задержками и временем удержания на каждой точке.

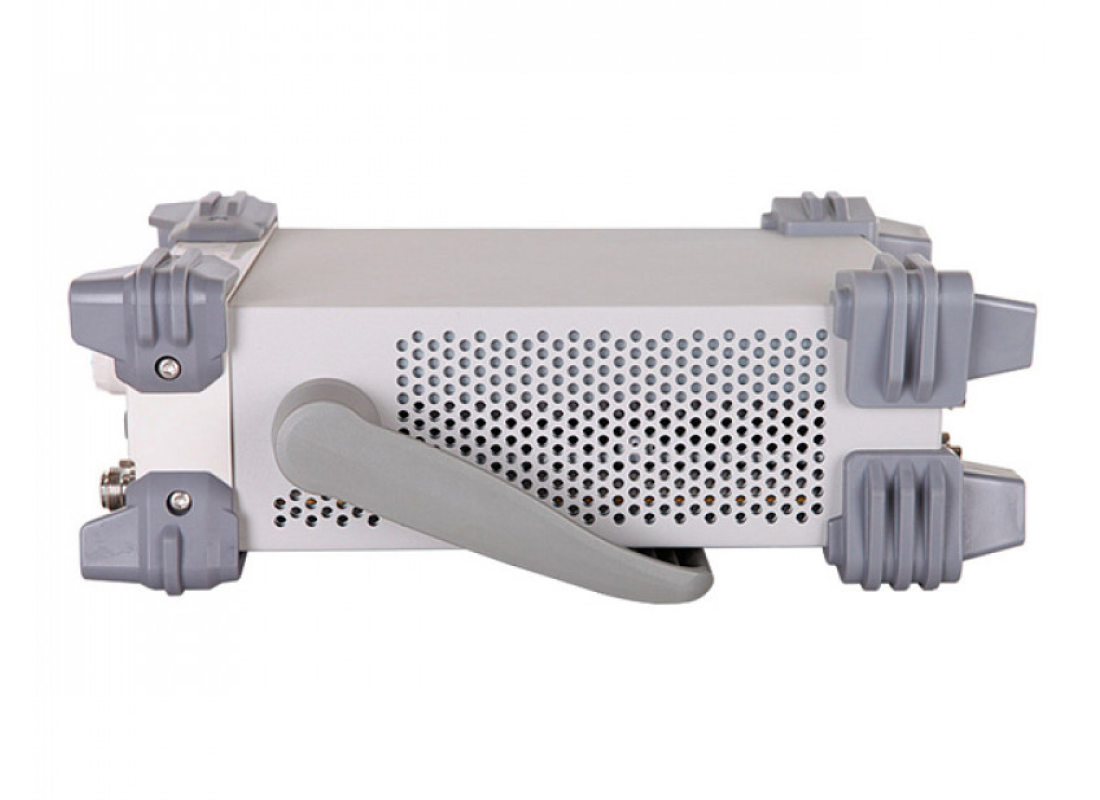

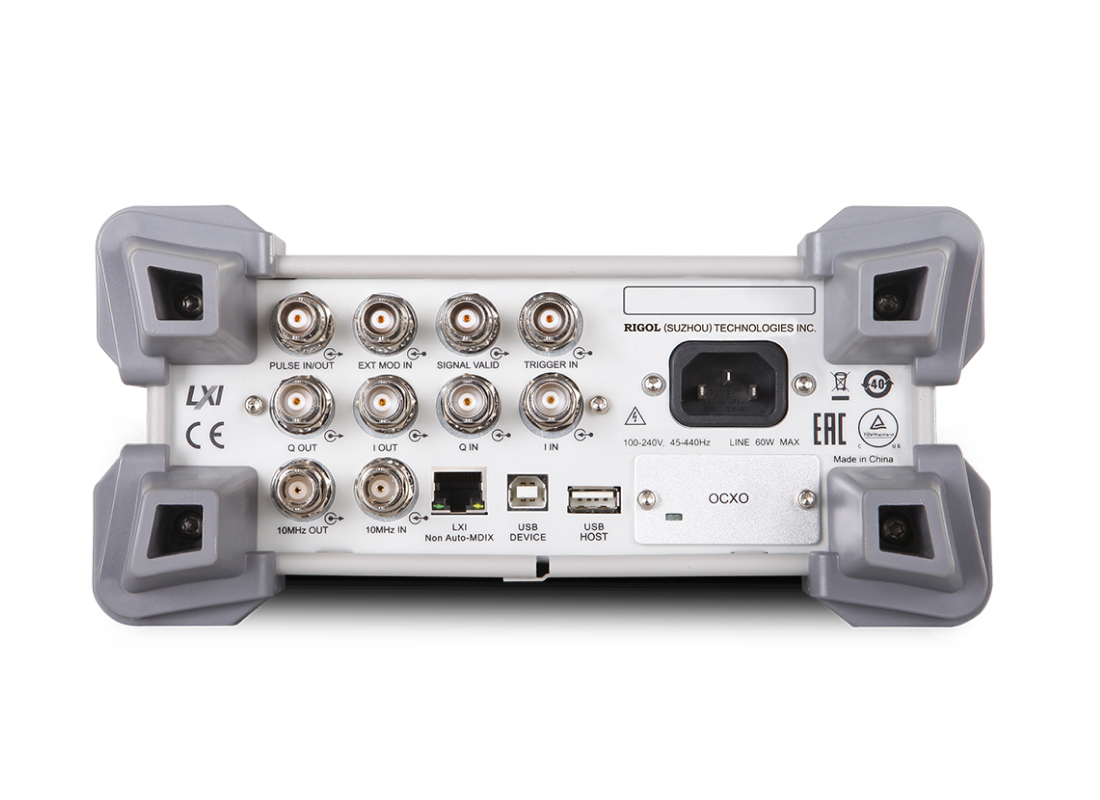

Прибор оснащён интерфейсами USB Host/Device, LAN (LXI) и цифровыми портами, что позволяет управлять им удалённо через SCPI-команды или программное обеспечение Rigol Ultra Sigma. Компактный корпус (261×112×318 мм) и масса около 4,2 кг обеспечивают удобное размещение как на лабораторном столе, так и в стойке.

Особенности и преимущества

• Один аналоговый канал
• Частота до 3,6 ГГц с разрешением 0,01 Гц
• Максимум +20 дБм выходной мощности
• Фазовый шум ≤ –112 дБн/Гц @20 кГц
• Поддержка модуляций AM, FM, ФМ, I/Q
• Генератор НЧ: синус, меандр, треугольник
• Автосканирование (до 65 535 шагов)
• Поддержка SCPI, USB и LAN (LXI)
• Опция OCXO периодичности ±5 ppb
• Компактный и мобильный форм‑фактор



Применение

Поддержка нескольких методов модуляции

Стандартная амплитудная модуляция, частотная модуляция, аналоговая модуляция, импульсная модуляция, и генератор импульсов, опционально определяемая пользователем последовательность импульсов, а также I / Q-модуляция и генератор модулирующих сигналов IQ, могут генерировать QAM, ASK, PSK, FSK, различные часто используемые сигналы модуляции, такие как МСК; все

Мощная импульсная модуляция

Он генерирует высококачественные импульсно-модулированные сигналы со временем нарастания / спада, как правило, менее 10 нс, и отношениями включения / выключения более 70 дБ. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов и выводить их наружу как отдельный генератор импульсов



Пониженный фазовый шум

Высокая чистота сигнала, типичное значение фазового шума <-112 дБн / Гц при 20 кГц, аналогично приборам в США; лучшая высокостабильная тактовая частота может улучшить показатель фазового шума



Широкий диапазон выходной мощности

Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), и ее можно установить на +20 дБм, чтобы соответствовать тесту на нелинейность усилителя



Стабильность амплитуды

Превосходная стабильность дает инженерам уверенность в том, что изменение выходной амплитуды за 72 часа составит менее 0,02 дБ
