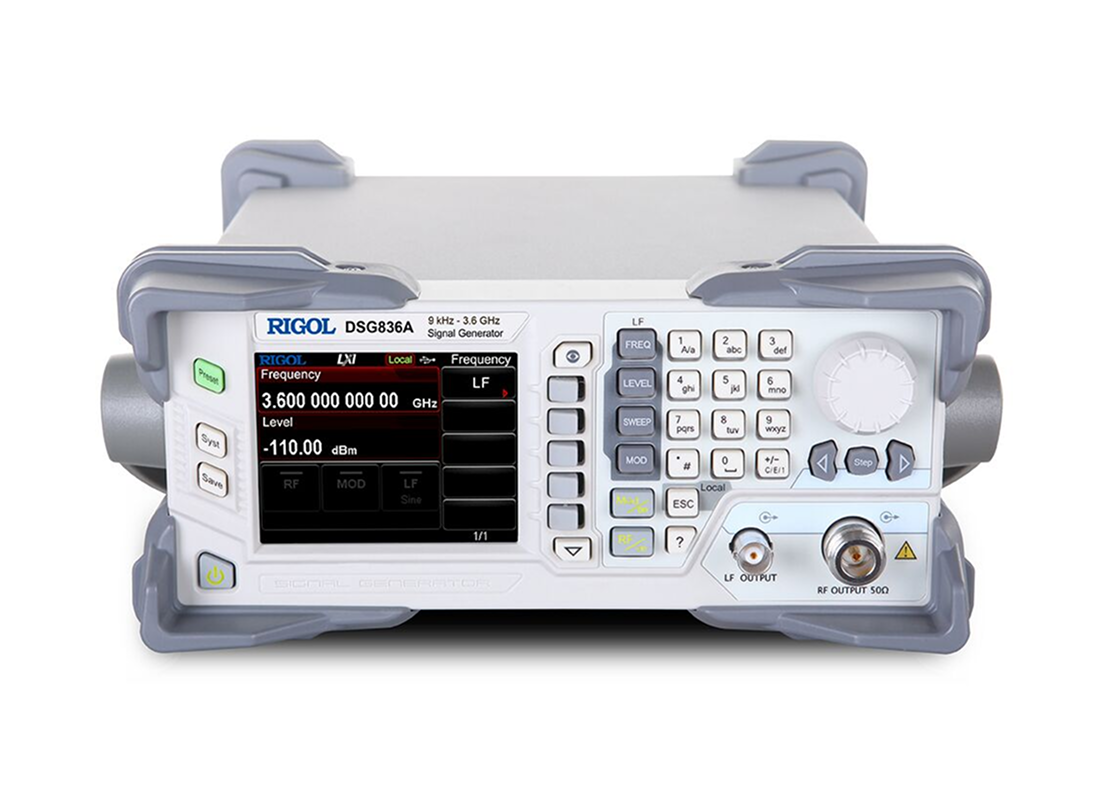

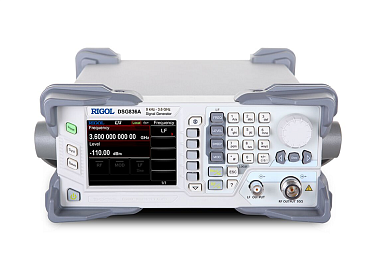

Генератор сигналов высокочастотный Rigol DSG836 предназначен для генерации стабильных и точно регулируемых сигналов в диапазоне от 9 кГц до 3,6 ГГц. Он обеспечивает мощность на выходе до +20 дБм, минимальный уровень –110 дБм, разрешение по частоте 0,01 Гц и быстрое время перестройки < 10 мс. Погрешность амплитуды составляет не более ±0,5 дБ, а фазовый шум — до –112 дБн/Гц при отстройке 20 кГц.

Модель DSG836 поддерживает аналоговые модуляции AM, FM, ФМ, а также возможность активации импульсной и I/Q-модуляции через отдельные лицензионные опции. Это делает прибор гибким в конфигурации: пользователи могут начинать с базовой функциональности и при необходимости расширить её.

В отличие от версии DSG836A, в DSG836 I/Q-модуляция не входит в стандартную комплектацию, а активируется отдельно. Это важно учитывать при выборе конфигурации для цифровых радиосистем и комплексного анализа сигналов.

Встроенный генератор низкочастотных форм сигналов (синус, меандр, треугольник) позволяет формировать тестовые сигналы с частотой до 20 кГц. Генератор поддерживает автоматическое пошаговое сканирование по частоте и амплитуде до 65 535 шагов — удобная функция для настройки фильтров, антенн и усилителей.

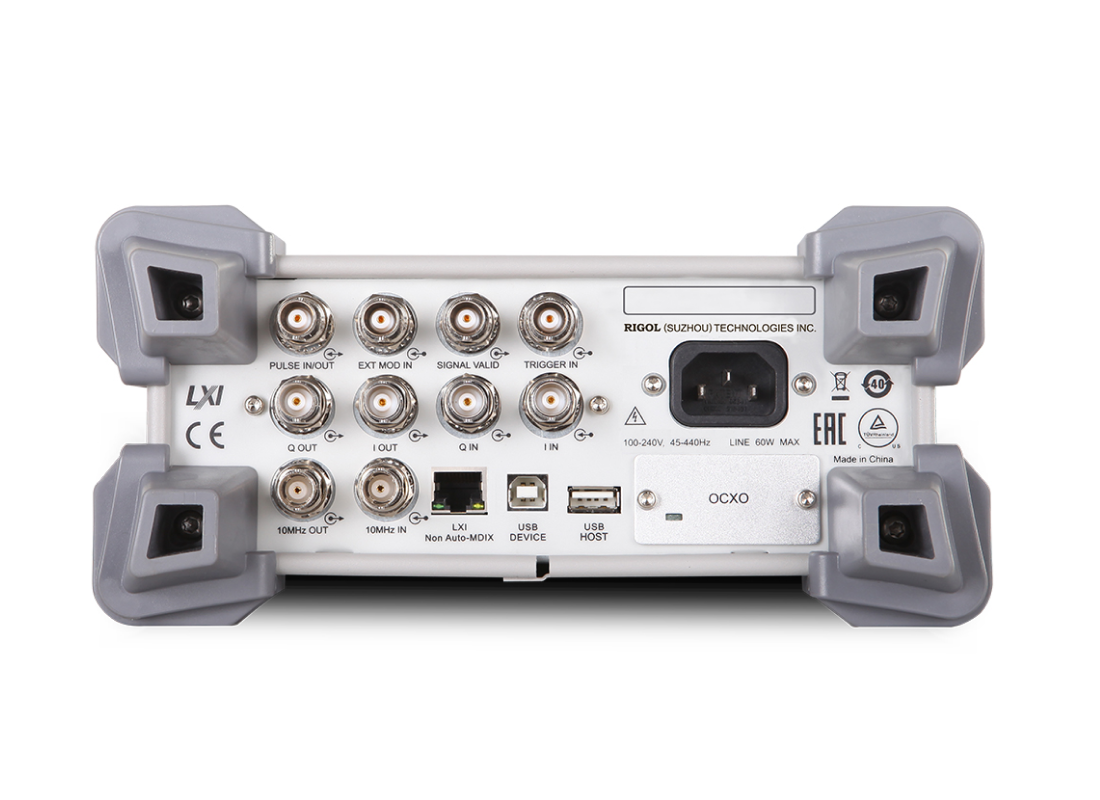

Интерфейсы USB Host/Device, LAN (LXI) и цифровой порт позволяют встроить DSG836 в автоматизированную измерительную систему. Поддерживается управление по SCPI и работа с ПО Rigol Ultra Sigma.

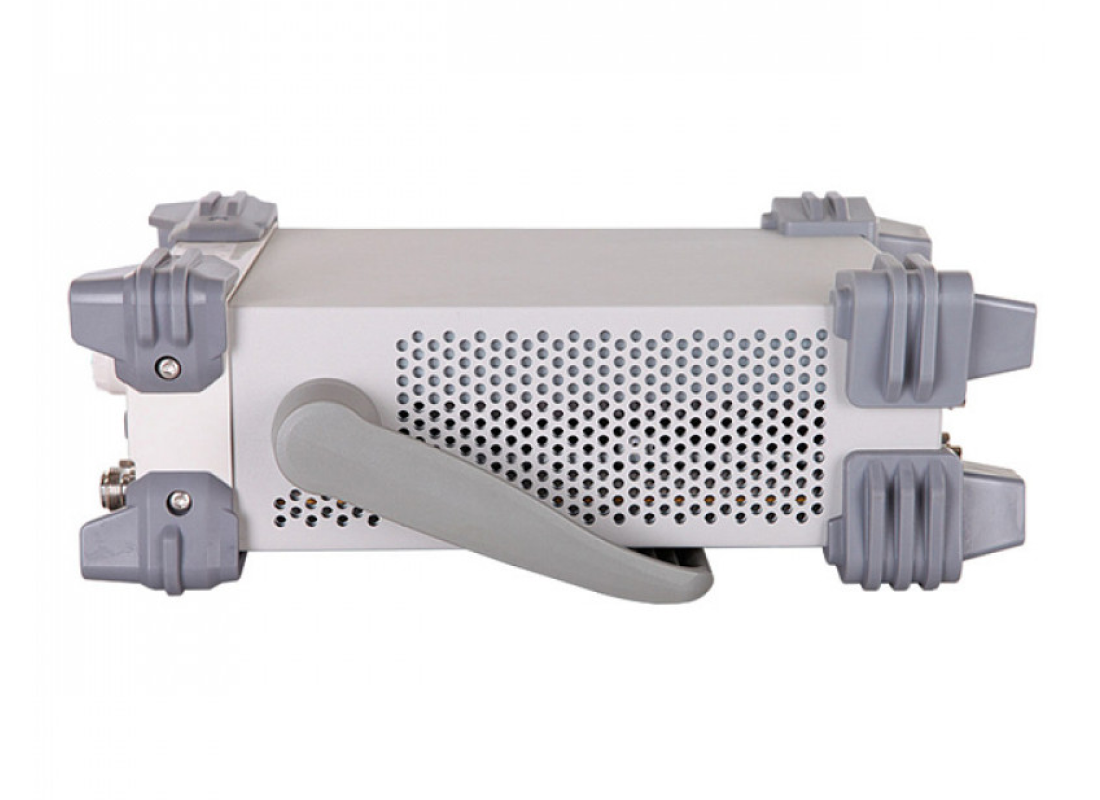

Компактный корпус прибора (261×112×318 мм, масса 4,0 кг) делает его подходящим для настольного и стоечного размещения.

Особенности и преимущества

• Один аналоговый канал
• Частота до 3,6 ГГц с разрешением 0,01 Гц
• Максимум +20 дБм выходной мощности
• Фазовый шум ≤ –112 дБн/Гц @20 кГц
• Поддержка модуляций AM, FM, ФМ, I/Q
• Генератор НЧ: синус, меандр, треугольник
• Автосканирование (до 65 535 шагов)
• Поддержка SCPI, USB и LAN (LXI)
• Опция OCXO периодичности ±5 ppb
• Компактный и мобильный форм‑фактор



Применение

Поддержка нескольких методов модуляции

Стандартная амплитудная модуляция, частотная модуляция, аналоговая модуляция, импульсная модуляция, и генератор импульсов, опционально определяемая пользователем последовательность импульсов, а также I / Q-модуляция и генератор модулирующих сигналов IQ, могут генерировать QAM, ASK, PSK, FSK, различные часто используемые сигналы модуляции, такие как МСК; все

Мощная импульсная модуляция

Он генерирует высококачественные импульсно-модулированные сигналы со временем нарастания / спада, как правило, менее 10 нс, и отношениями включения / выключения более 70 дБ. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов и выводить их наружу как отдельный генератор импульсов



Пониженный фазовый шум

Высокая чистота сигнала, типичное значение фазового шума <-112 дБн / Гц при 20 кГц, аналогично приборам в США; лучшая высокостабильная тактовая частота может улучшить показатель фазового шума



Широкий диапазон выходной мощности

Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), и ее можно установить на +20 дБм, чтобы соответствовать тесту на нелинейность усилителя



Стабильность амплитуды

Превосходная стабильность дает инженерам уверенность в том, что изменение выходной амплитуды за 72 часа составит менее 0,02 дБ
