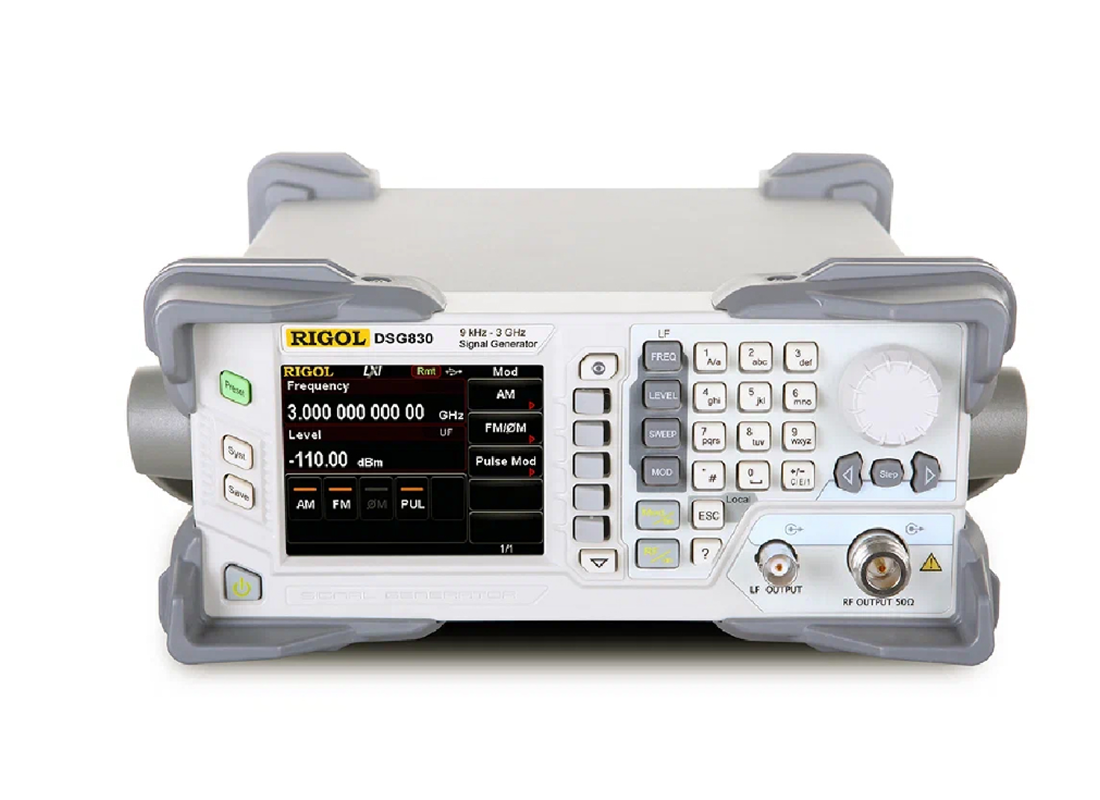

Генератор сигналов высокочастотный Rigol DSG830 формирует стабильные радиочастотные сигналы в диапазоне от 9 кГц до 3 ГГц с минимальным шагом установки частоты 0,01 Гц. Максимальная выходная мощность достигает +20 дБм, а минимальный уровень сигнала — –110 дБм. Время установки частоты составляет менее 10 мс, а фазовый шум не превышает –112 дБн/Гц при отстройке 20 кГц. Прибор обеспечивает высокую точность регулировки сигнала по уровню с шагом 0,01 дБ и погрешностью не более ±0,9 дБ.

Поддерживаются аналоговые модуляции AM, FM и ФМ как от внутреннего генератора, так и от внешнего источника. Встроенный генератор низкочастотных сигналов формирует синусоиду, меандр и треугольник с частотой до 20 кГц. Полоса пропускания модуляции составляет до 100 кГц. Дополнительно возможно подключение функции импульсной модуляции (опция DSG800‑PUM), которая обеспечивает глубину более 70 дБ при частоте повторения до 1 МГц.

В генераторе реализованы режимы автоматического сканирования частоты и амплитуды (пошаговая перестройка), включая поддержку до 65 535 точек с настройкой длительности шага и формой изменения (пила, треугольник). Это расширяет возможности прибора при комплексной настройке фильтров, антенн и других компонентов.

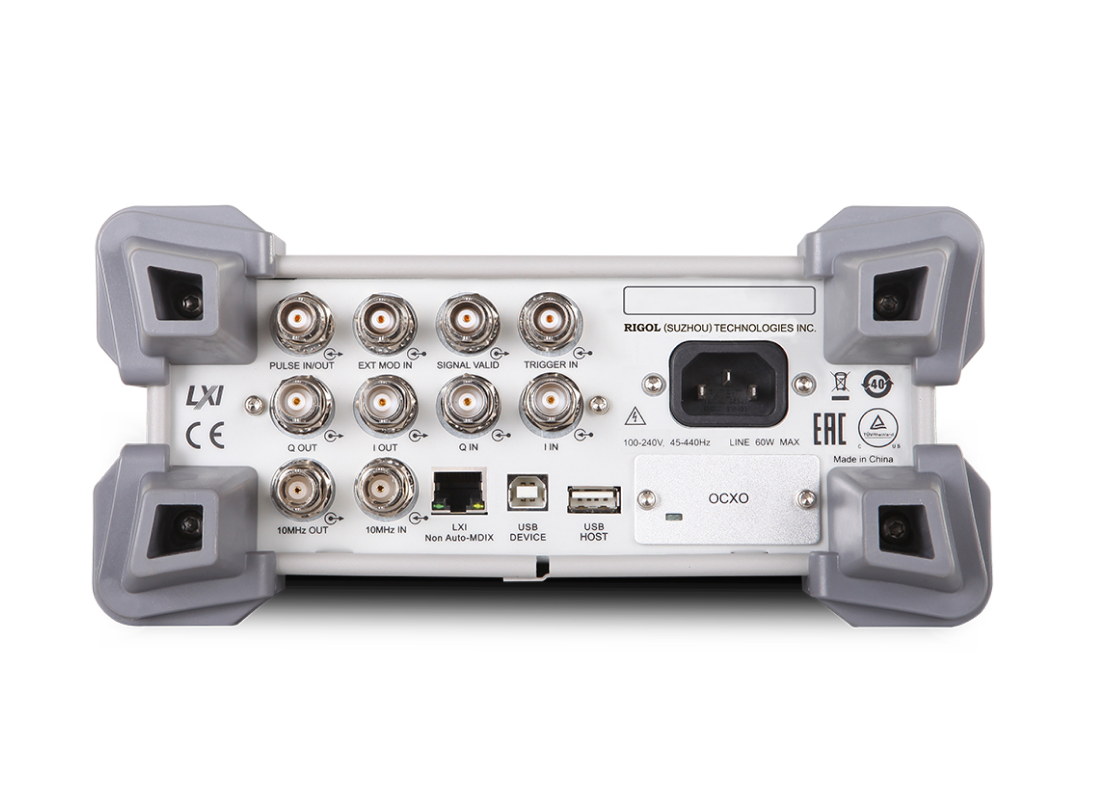

DSG830 оснащён интерфейсами USB Host, USB Device и LAN с поддержкой протокола LXI. Управление может осуществляться по SCPI-командам либо через ПО Rigol Ultra Sigma. ЖК-дисплей 3,5″ отображает текущие параметры и статус прибора. Дополнительно может быть установлен опционный высокостабильный генератор частоты OCXO-B08, обеспечивающий отклонение не более ±5 ppb.

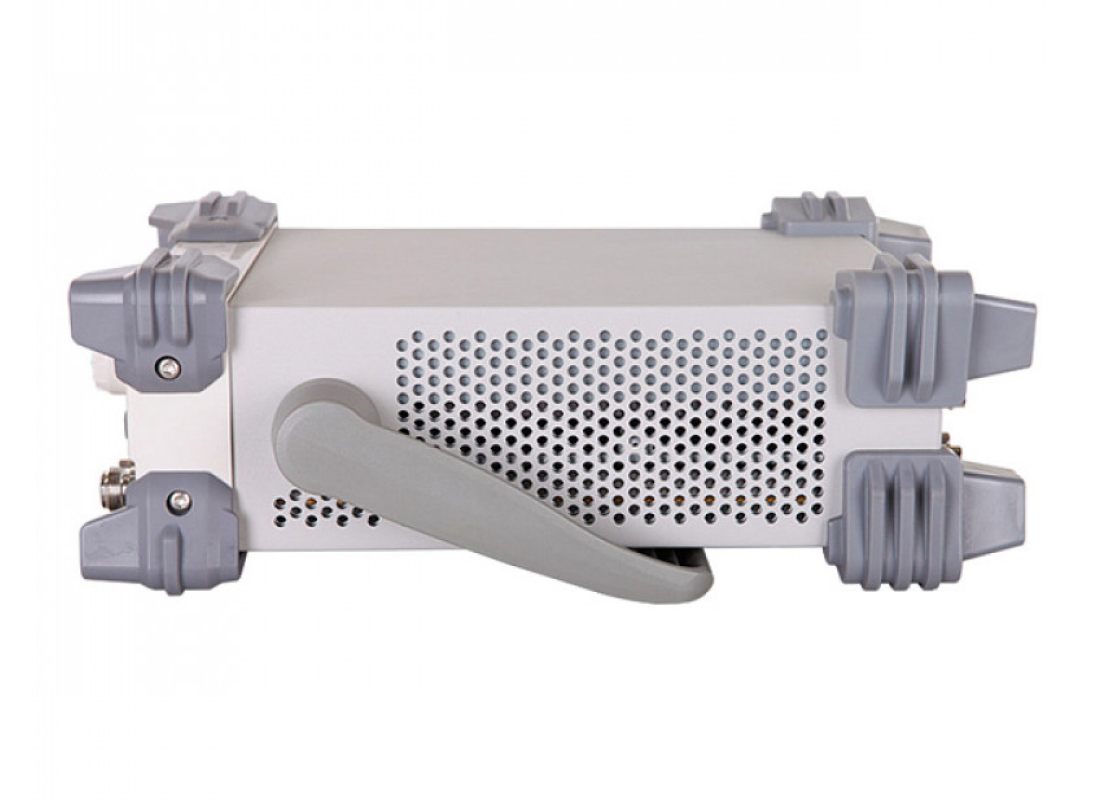

Компактный корпус (261,5 × 112 × 318,4 мм) и масса 4,2 кг делают прибор удобным как для настольного, так и для стойкого размещения. DSG830 подходит для использования в лабораториях, при разработке РЧ-оборудования, в производственных испытаниях и образовательных целях.



Особенности и преимущества

• Один аналоговый канал
• Частота до 3,6 ГГц с разрешением 0,01 Гц
• Максимум +20 дБм выходной мощности
• Фазовый шум ≤ –112 дБн/Гц @20 кГц
• Поддержка модуляций AM, FM, ФМ, I/Q
• Генератор НЧ: синус, меандр, треугольник
• Автосканирование (до 65 535 шагов)
• Поддержка SCPI, USB и LAN (LXI)
• Опция OCXO периодичности ±5 ppb
• Компактный и мобильный форм‑фактор



Применение

Поддержка нескольких методов модуляции

Стандартная амплитудная модуляция, частотная модуляция, аналоговая модуляция, импульсная модуляция, и генератор импульсов, опционально определяемая пользователем последовательность импульсов, а также I / Q-модуляция и генератор модулирующих сигналов IQ, могут генерировать QAM, ASK, PSK, FSK, различные часто используемые сигналы модуляции, такие как МСК; все

Мощная импульсная модуляция

Он генерирует высококачественные импульсно-модулированные сигналы со временем нарастания / спада, как правило, менее 10 нс, и отношениями включения / выключения более 70 дБ. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов и выводить их наружу как отдельный генератор импульсов



Пониженный фазовый шум

Высокая чистота сигнала, типичное значение фазового шума <-112 дБн / Гц при 20 кГц, аналогично приборам в США; лучшая высокостабильная тактовая частота может улучшить показатель фазового шума

Широкий диапазон выходной мощности

Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), и ее можно установить на +20 дБм, чтобы соответствовать тесту на нелинейность усилителя



Стабильность амплитуды

Превосходная стабильность дает инженерам уверенность в том, что изменение выходной амплитуды за 72 часа составит менее 0,02 дБ
