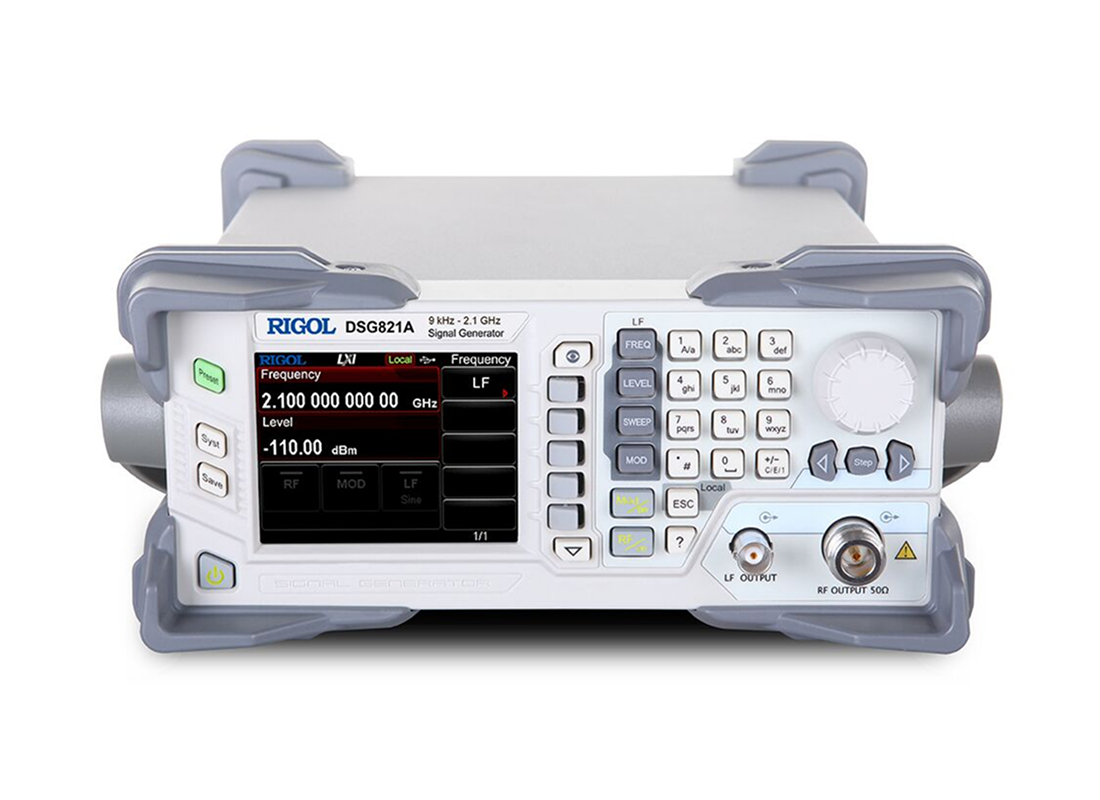

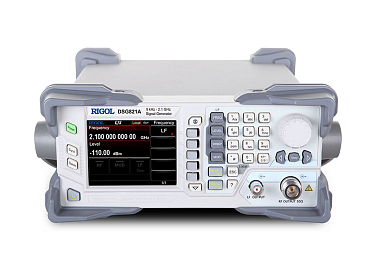

Генератор сигналов высокочастотный Rigol DSG821A — это современный источник сигналов для радиочастотных и СВЧ-приложений. Он охватывает диапазон от 9 кГц до 2,1 ГГц и позволяет точно задавать частоту с разрешением 0,01 Гц. Максимальная выходная мощность достигает +20 дБм, а минимальный уровень — –110 дБм. Погрешность по амплитуде не превышает ±0,5 дБ, фазовый шум составляет до –112 дБн/Гц при отстройке 20 кГц.

В отличие от базовых моделей серии DSG800, устройство оснащено встроенной I/Q-модуляцией, что позволяет генерировать сложные цифровые сигналы без необходимости в дополнительных опциях. Также доступны стандартные аналоговые модуляции AM, FM, ФМ. Опционально активируется импульсная модуляция и генерация импульсных последовательностей.

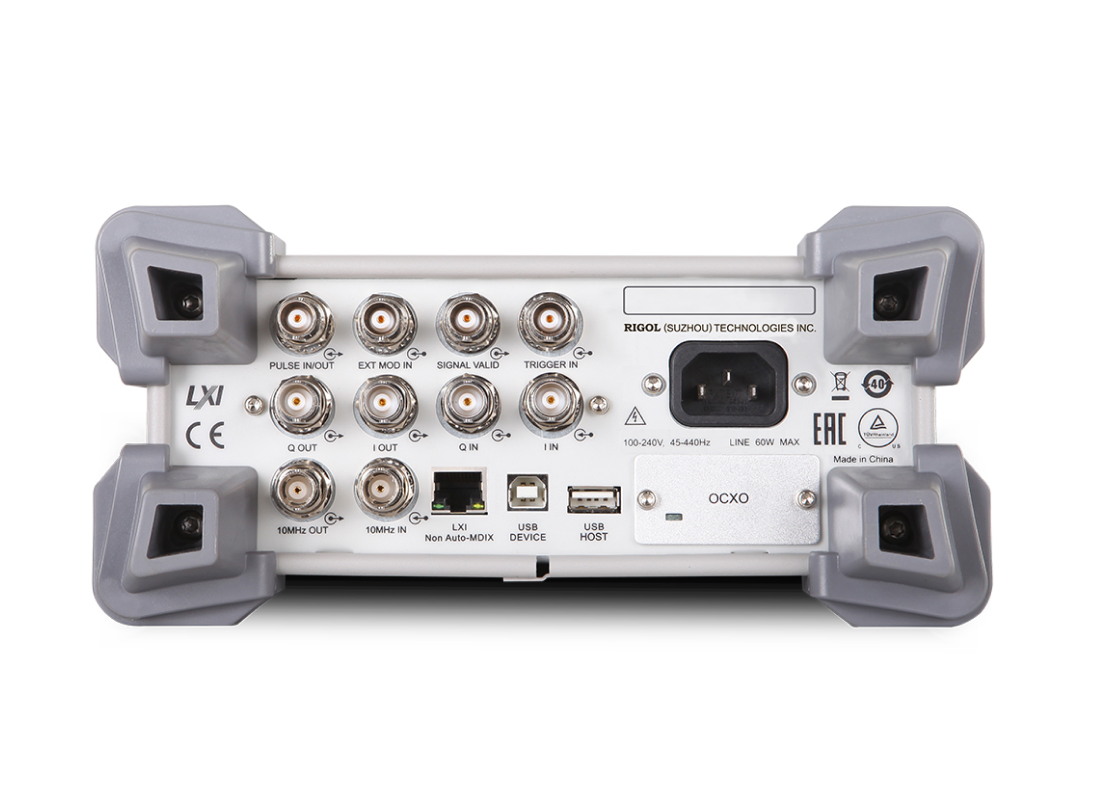

DSG821A поддерживает автоматическое сканирование по частоте и амплитуде с числом шагов до 65 535. Внутренний генератор низкочастотных форм обеспечивает синус, меандр и треугольник, которые можно использовать как модулирующий сигнал. Управление возможно как с панели прибора, так и удалённо через интерфейсы USB Host/Device и LAN с поддержкой LXI, а также SCPI-команды и программное обеспечение Ultra Sigma.

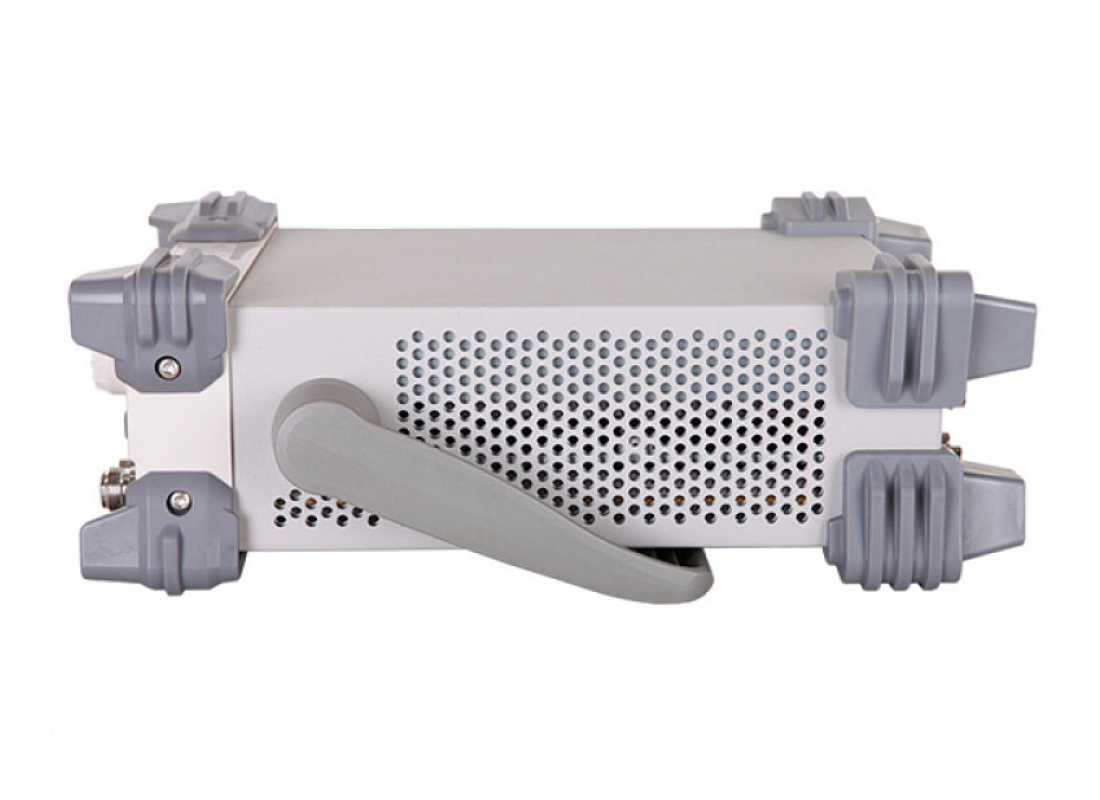

Компактный форм-фактор (261,5 × 112 × 318,4 мм) и масса около 4,2 кг делают генератор удобным для размещения как на столе, так и в стойке. Поддерживается установка опционного термостабилизированного генератора OCXO для обеспечения высокой частотной стабильности.

DSG821A — универсальный прибор для лабораторий, телекоммуникационного сектора, центров тестирования ЭМС и разработчиков радиоэлектронной аппаратуры.

Особенности и преимущества

• Частотный диапазон от 9 кГц до 2,1 ГГц с шагом 0,01 Гц
• Максимальная мощность до +20 дБм, минимум –110 дБм
• Встроенная I/Q-модуляция в стандартной конфигурации
• Аналоговые модуляции AM, FM, ФМ, опционально — импульсная
• Поддержка сканирования частоты и амплитуды (до 65 535 шагов)
• Генерация модулирующих сигналов: синус, меандр, треугольник
• Интерфейсы USB и LAN, поддержка SCPI и Ultra Sigma
• Возможность установки OCXO для повышения стабильности
• Компактный настольный формат, вес около 4,2 кг
• ЖК-дисплей 3,5″ с отображением параметров и статуса прибора

Применение

Поддержка нескольких методов модуляции

Стандартная амплитудная модуляция, частотная модуляция, аналоговая модуляция, импульсная модуляция, и генератор импульсов, опционально определяемая пользователем последовательность импульсов, а также I / Q-модуляция и генератор модулирующих сигналов IQ, могут генерировать QAM, ASK, PSK, FSK, различные часто используемые сигналы модуляции, такие как МСК; все

Мощная импульсная модуляция

Он генерирует высококачественные импульсно-модулированные сигналы со временем нарастания / спада, как правило, менее 10 нс, и отношениями включения / выключения более 70 дБ. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов и выводить их наружу как отдельный генератор импульсов



Пониженный фазовый шум

Высокая чистота сигнала, типичное значение фазового шума <-112 дБн / Гц при 20 кГц, аналогично приборам в США; лучшая высокостабильная тактовая частота может улучшить показатель фазового шума



Широкий диапазон выходной мощности

Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), и ее можно установить на +20 дБм, чтобы соответствовать тесту на нелинейность усилителя



Стабильность амплитуды

Превосходная стабильность дает инженерам уверенность в том, что изменение выходной амплитуды за 72 часа составит менее 0,02 дБ
