Генератор сигналов высокочастотный Rigol DSG821 предназначен для формирования стабильных синусоидальных сигналов в диапазоне частот от 9 кГц до 2,1 ГГц. Частота задаётся с разрешением 0,01 Гц, выходная мощность регулируется от –110 дБм до +20 дБм, а фазовый шум достигает –112 дБн/Гц при отстройке 20 кГц. Погрешность установки амплитуды не превышает ±0,5 дБ.

DSG821 поддерживает аналоговые модуляции AM, FM, ФМ, включая как внутренние, так и внешние источники модулирующего сигнала. Импульсная модуляция и генерация импульсных последовательностей доступны по дополнительной лицензии.

Встроенный генератор низкочастотных сигналов позволяет формировать синус, меандр и треугольник. Реализована функция пошагового сканирования частоты и амплитуды с возможностью настройки до 65 535 шагов, включая форму сигнала, задержку и длительность шага.

В отличие от модели DSG821A, версия DSG821 не имеет встроенной I/Q‑модуляции. Эта функция недоступна даже по лицензии и является одним из ключевых отличий между моделями. DSG821 ориентирован на классические задачи генерации аналоговых сигналов и используется там, где не требуется сложная цифровая модуляция.

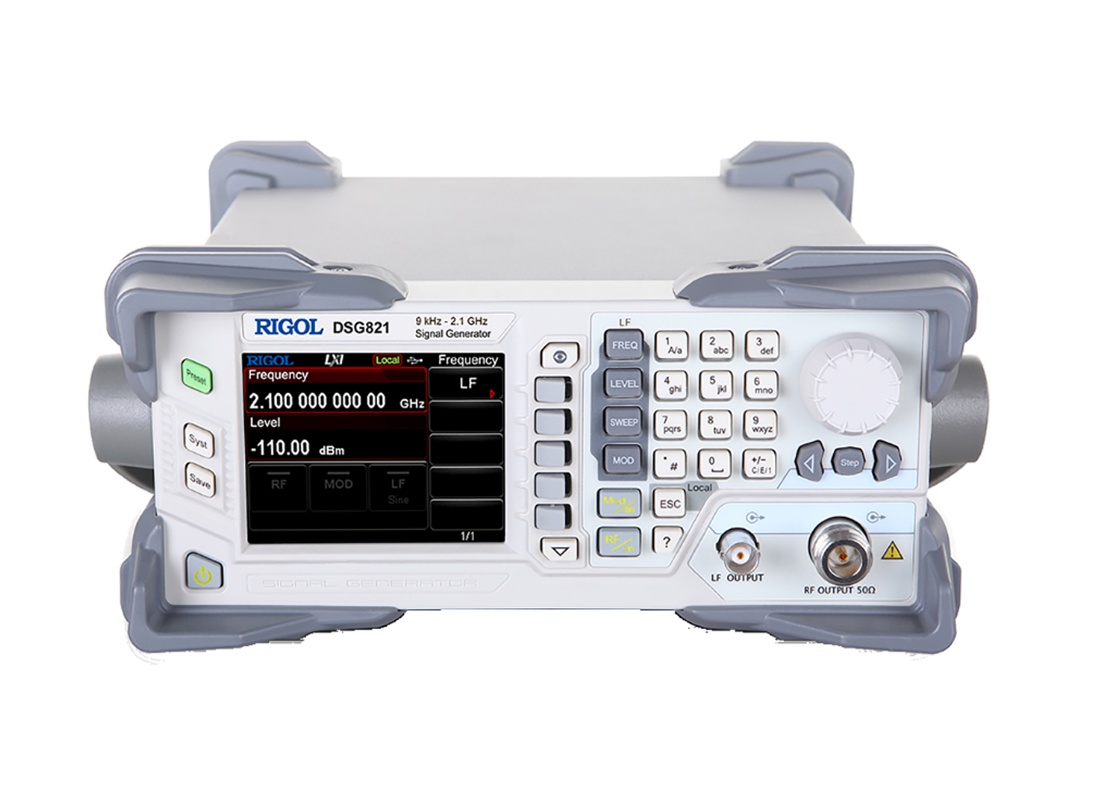

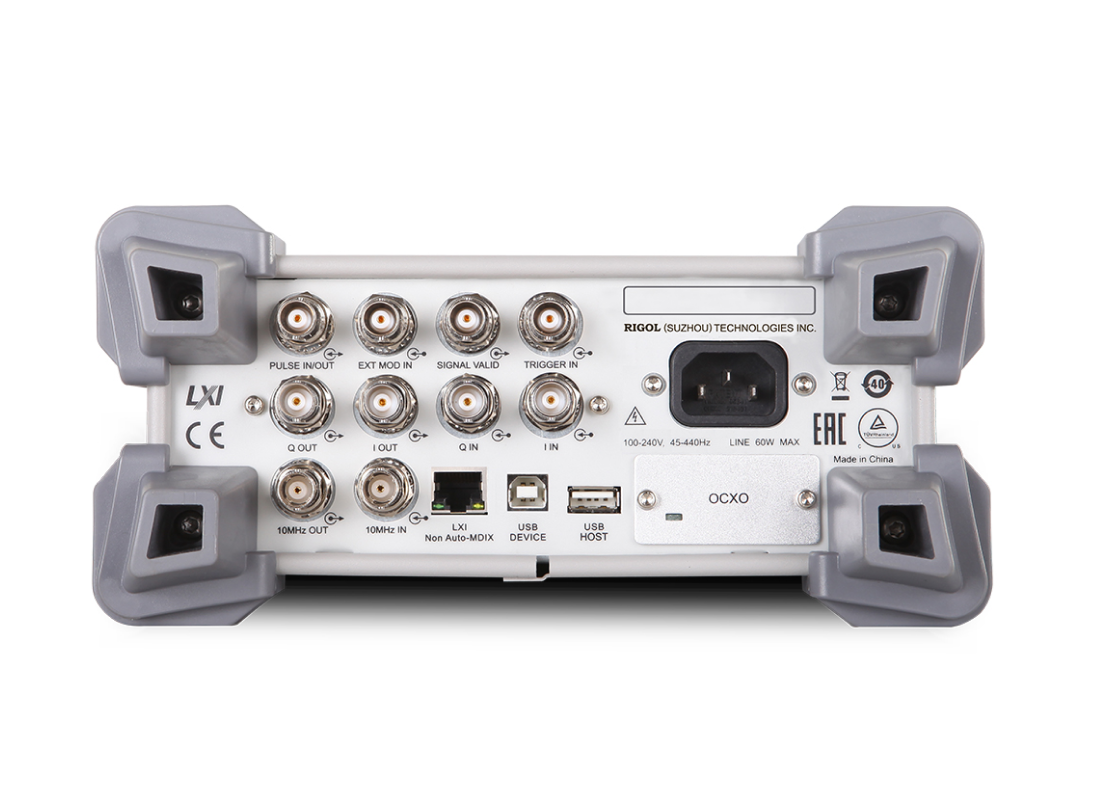

Управление прибором осуществляется с панели или удалённо через интерфейсы USB Host, USB Device и LAN с поддержкой LXI, а также с использованием SCPI-команд и программного обеспечения Rigol Ultra Sigma. ЖК‑дисплей 3,5″ отображает текущие параметры, статусы защиты и режимы.

Благодаря компактным размерам и универсальному функционалу, DSG821 используется в лабораторных испытаниях, образовательных целях, НИОКР и производственном тестировании оборудования в диапазоне до 2,1 ГГц.

Особенности и преимущества

• Диапазон 9 кГц–2,1 ГГц с шагом 0,01 Гц
• Выход: от –110 дБм до +20 дБм
• Фазовый шум: –112 дБн/Гц при 20 кГц
• Аналоговые модуляции AM/FM/ФМ
• Привычная эксплуатация и сканирование уровней
• Опция импульсной модуляции с высоким отношением
• Встроенный генератор НЧ‑форм
• Интерфейсы USB, LAN, SCPI
• ЖК‑дисплей 3,5″ и цифровая индикация
• Компактность и готовность к стойк

Применение

Поддержка нескольких методов модуляции

Стандартная амплитудная модуляция, частотная модуляция, аналоговая модуляция, импульсная модуляция, и генератор импульсов, опционально определяемая пользователем последовательность импульсов, а также I / Q-модуляция и генератор модулирующих сигналов IQ, могут генерировать QAM, ASK, PSK, FSK, различные часто используемые сигналы модуляции, такие как МСК; все

Мощная импульсная модуляция

Он генерирует высококачественные импульсно-модулированные сигналы со временем нарастания / спада, как правило, менее 10 нс, и отношениями включения / выключения более 70 дБ. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов и выводить их наружу как отдельный генератор импульсов



Пониженный фазовый шум

Высокая чистота сигнала, типичное значение фазового шума <-112 дБн / Гц при 20 кГц, аналогично приборам в США; лучшая высокостабильная тактовая частота может улучшить показатель фазового шума



Широкий диапазон выходной мощности

Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), и ее можно установить на +20 дБм, чтобы соответствовать тесту на нелинейность усилителя



Стабильность амплитуды

Превосходная стабильность дает инженерам уверенность в том, что изменение выходной амплитуды за 72 часа составит менее 0,02 дБ
