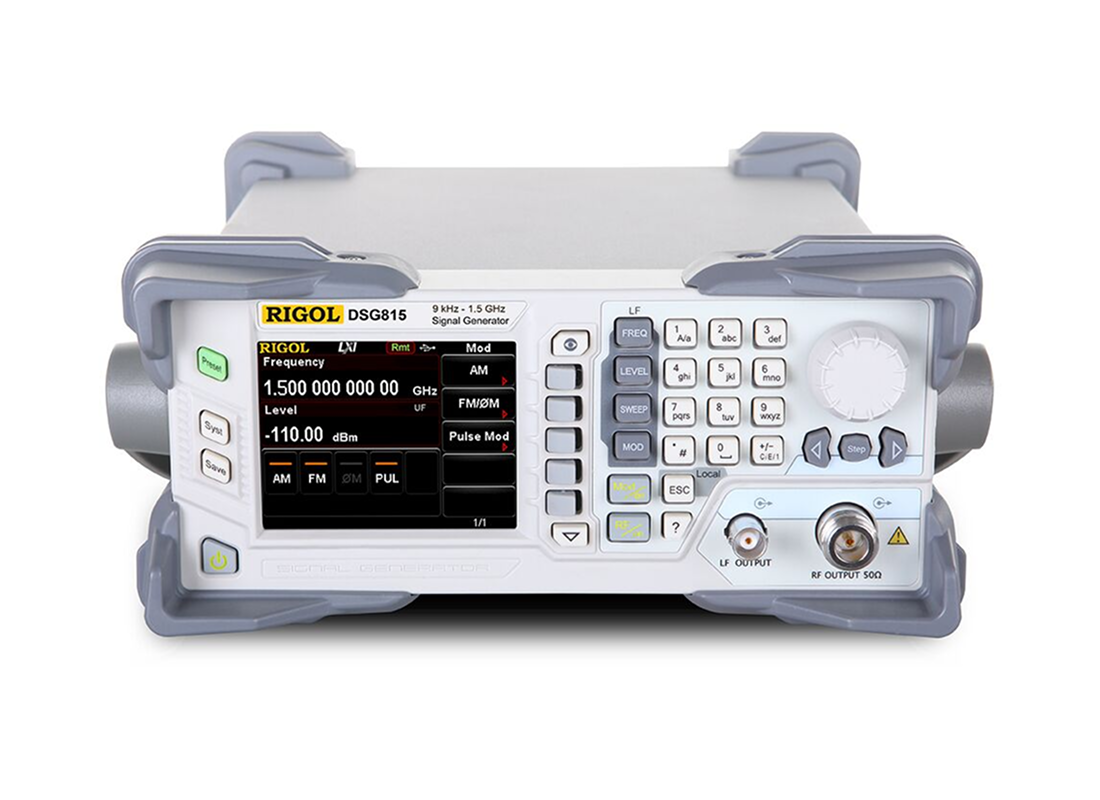

Генератор сигналов высокочастотный Rigol DSG815

Генератор сигналов высокочастотный Rigol DSG815

272 304 руб.
  • Производитель: Rigol

  • Серия: DSG800

  • Свидетельство госреестра до: 13.07.2026

  • Гарантийный срок (мес.): 36

Rigol DSG815 — одноканальный ВЧ‑генератор сигналов с диапазоном до 1,5 ГГц, поддержкой аналоговых модуляций AM/FM/ФМ, стабильной выходной мощностью до +20 дБм, низким фазовым шумом и функцией частотно-амплитудного сканирования. Подходит для стандартных лабораторных и учебных применений.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Генератор сигналов высокочастотный Rigol DSG815 формирует выходы в диапазоне от 9 кГц до 1,5 ГГц с шагом частоты 0,01 Гц и временем перестройки не более 10 мс. Диапазон мощности составляет от –110 дБм до +20 дБм, с погрешностью ±0,5 дБ, а фазовый шум достигает –112 дБн/Гц при 20 кГц отстройки.

Прибор поддерживает стандартные аналоговые модуляции AM, FM, ФМ с внутренним или внешним источником модуляции. Для генерации низкочастотных сигналов доступны формы синуса, меандра и треугольника. Функция пошагового сканирования (частота и амплитуда) с числом точек до 65 535 позволяет автоматически настраивать параметры фильтров и усилителей.

Устройство оснащено интерфейсами USB Host, USB Device и LAN (LXI), поддерживает управление через SCPI-команды и ПО Ultra Sigma. На панели установлен TFT-дисплей 3,5″. Компактные размеры (261,5 × 112 × 318,4 мм) и масса около 4,2 кг позволяют использовать прибор как в настольных условиях, так и интегрировать в приборные стойки.

DSG815 — это оптимальное решение для общих радиочастотных задач, учебных стендов и сервисных лабораторий, где не требуется цифровая I/Q-модуляция.

Особенности и преимущества

• Диапазон частот 9 кГц–1,5 ГГц с шагом 0,01 Гц
• Выходной уровень от –110 дБм до +20 дБм
• Фазовый шум –112 дБн/Гц при 20 кГц
• Аналоговые модуляции AM, FM, ФМ
• Встроенный НЧ‑генератор (синус, меандр, треугольник)
• Автоматическое сканирование частоты и амплитуды до 65 535 шагов
• Интерфейсы USB, LAN, поддержка SCPI и Ultra Sigma
• Компактный форм‑фактор и вес около 4,2 кг

Применение

Поддержка нескольких методов модуляции

Стандартная амплитудная модуляция, частотная модуляция, аналоговая модуляция, импульсная модуляция, и генератор импульсов, опционально определяемая пользователем последовательность импульсов, а также I / Q-модуляция и генератор модулирующих сигналов IQ, могут генерировать QAM, ASK, PSK, FSK, различные часто используемые сигналы модуляции, такие как МСК; все



Мощная импульсная модуляция

Он генерирует высококачественные импульсно-модулированные сигналы со временем нарастания / спада, как правило, менее 10 нс, и отношениями включения / выключения более 70 дБ. Поддерживает внутреннюю и внешнюю модуляцию. Встроенный генератор импульсов может генерировать последовательность импульсов и выводить их наружу как отдельный генератор импульсов



Пониженный фазовый шум

Высокая чистота сигнала, типичное значение фазового шума <-112 дБн / Гц при 20 кГц, аналогично приборам в США; лучшая высокостабильная тактовая частота может улучшить показатель фазового шума



Широкий диапазон выходной мощности

Максимальная выходная амплитуда составляет + 13 дБм (номинальное значение), и ее можно установить на +20 дБм, чтобы соответствовать тесту на нелинейность усилителя



Стабильность амплитуды

Превосходная стабильность дает инженерам уверенность в том, что изменение выходной амплитуды за 72 часа составит менее 0,02 дБ




















За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.

ПараметрЗначение
Количество аналоговых каналов1
Максимальная частота выходного сигнала (ГГц)1,5
Максимальная выходная мощность (дБм)+20
Минимальный уровень сигнала–110 дБм
Разрешение частоты0,01 Гц
Фазовый шум–112 дБн/Гц при 20 кГц
Погрешность амплитуды±0,5 дБ
Типы модуляцииAM, FM, ФМ
Генератор НЧсинус, меандр, треугольник
Фильтрыцифровые сигма-дельта, ALC
Сканированиечастота и амплитуда, до 65 535 шагов
ИнтерфейсыUSB Host/Device, LAN (LXI)
УправлениеSCPI, Ultra Sigma
Дисплей3,5″ TFT, 320×240 пикселей
Питание100–240 В, 50/60 Гц, до 60 Вт
Габариты261,5 × 112 × 318,4 мм
Массаоколо 4,2 кг
Рабочая температура0 … +50 °C
