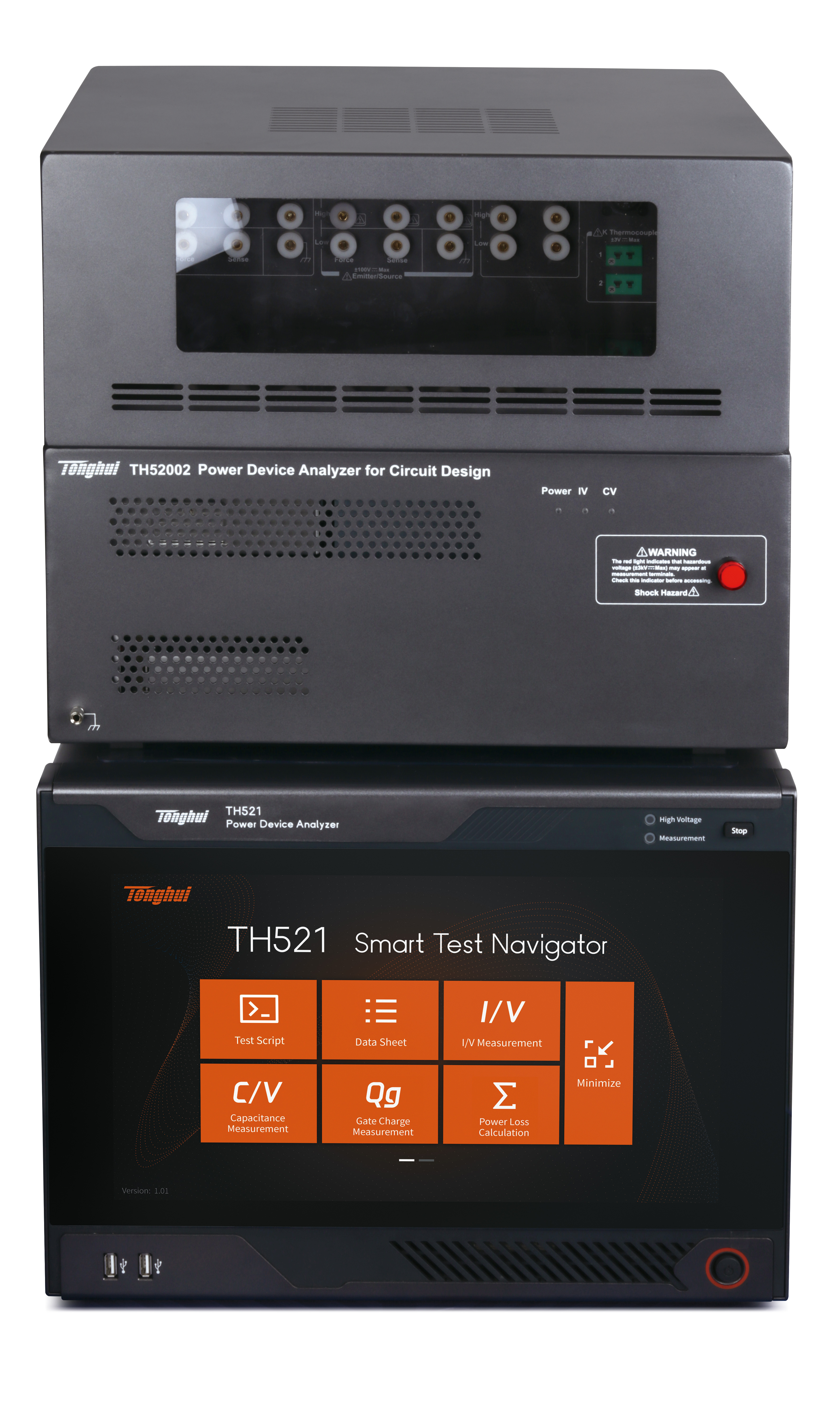

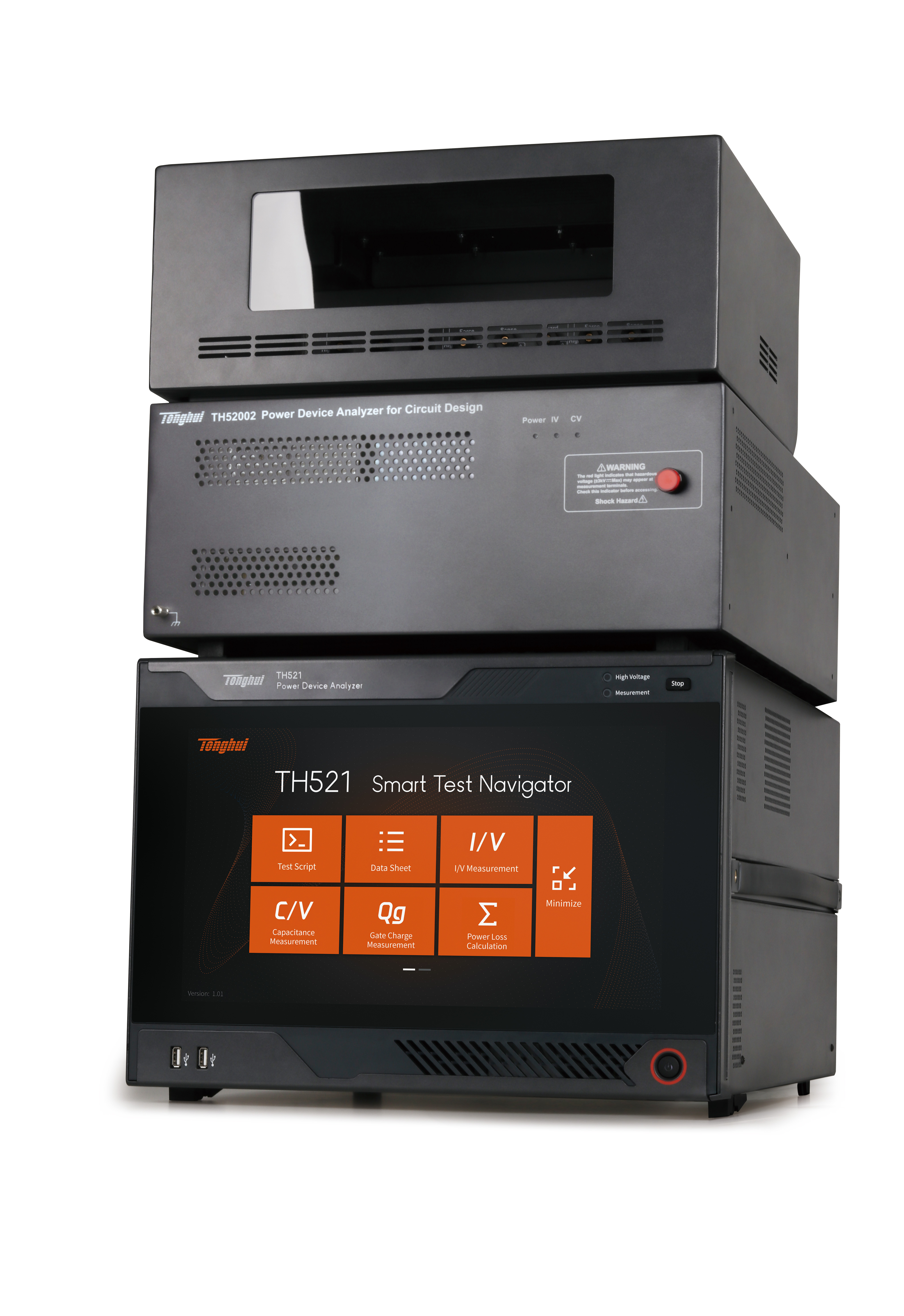

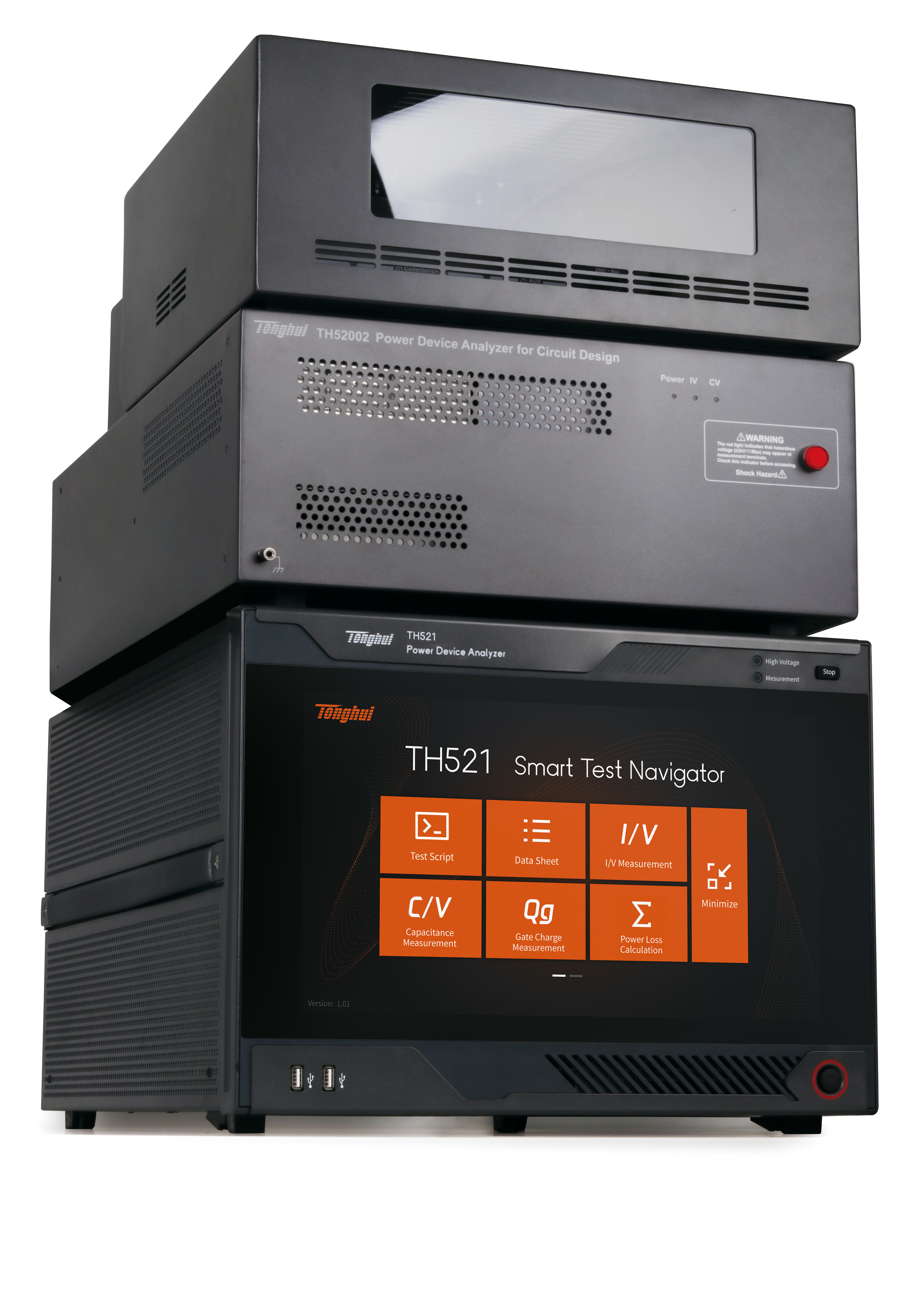

TH521 — это мощный инструмент для комплексного анализа и тестирования силовых полупроводниковых приборов, таких как MOSFET, IGBT, BJT и диоды, включая компоненты, выполненные на основе современных материалов SiC и GaN. Он разрабатывался как многофункциональное и масштабируемое решение, обеспечивающее высокоточную оценку ключевых параметров в условиях, максимально приближенных к реальным режимам эксплуатации.

Анализатор TH521 предоставляет весь необходимый набор измерений: от стандартных вольт-амперных характеристик до измерения заряда затвора, коммутационных потерь, вольт-фарадных зависимостей и характеристик емкости. Благодаря поддержке импульсного режима с минимальной длительностью импульса от 10 мкс, устройству удается свести к минимуму тепловое влияние и зафиксировать реальные рабочие параметры прибора. Возможность тестирования на токи до 1800 А и напряжения до 3500 В делает TH521 универсальным решением как для R&D, так и для промышленного применения.

Почему TH521 — альтернатива Keysight B1506A:
Если вы рассматриваете возможность замены или дополнения таких решений, как Keysight B1506A или Keithley 4200, анализатор TH521 станет оптимальным выбором. Он сочетает в себе сопоставимую функциональность, высокую масштабируемость, открытую архитектуру программного обеспечения и более выгодную стоимость владения. TH521 ориентирован на совместимость с промышленными стандартами (SCPI, LabVIEW), легко интегрируется в существующие ATE-системы и предоставляет полный контроль через USB, LAN или GPIB.

Ключевые преимущества:

• Полноценная альтернатива B1506A по функционалу и диапазонам
• Поддержка измерений до 1800 А и 3500 В
• Минимальное тепловое воздействие при импульсах от 10 мкс
• Все типовые и расширенные параметры: ВАХ, ВФХ, Qg, Ciss/Crss, Rds(on), потери
• Программируемость: SCPI, Python, LabVIEW, .NET API
• Возможность настройки пользовательских шаблонов и автоматизации

Поддерживаемые измерения:

• Пороговое напряжение: Vgs(th), Vge(th)
• Передаточные характеристики: Id-Vgs, Ic-Vge, gfs
• Сопротивление во включенном состоянии: Rds(on), Vce(sat)
• Токи утечки: Igss, Iges, Idss, Ices
• Заряд затвора: Qg, Qgs, Qgd, Qsw, Qsync, Qoss
• Емкости: Ciss, Coss, Crss, Cgs, Cgd, Cies, Coes, Cres
• Потери: коммутационные, возбуждение, проводимость
• Построение временных осциллограмм тока и напряжения

Технологическая совместимость и автоматизация:

TH521 совместим с большинством современных ATE-стендов. Возможна интеграция в автоматические линии, работа с температурными камерами, макроскриптами и управлением по SCPI-протоколу. Встроенные алгоритмы позволяют разрабатывать автоматизированные тестовые сценарии с последующим экспортом в Excel, CSV или другие форматы.

Сравнение с B1506A:

Параметр	TH521	Keysight B1506A
Макс. напряжение Vds	до 3500 В	до 3000 В
Макс. ток Id	до 1800 А (импульс)	до 1500 А (импульс)
Мин. длительность импульса	от 10 мкс	от 10 мкс
Температура DUT	–50 °C до +250 °C	–50 °C до +250 °C
Интерфейсы	USB, LAN, RS-232, HANDLER	GPIB, USB
Скрипты и автоматизация	Python, SCPI, LabVIEW	EasyEXPERT, SCPI
Визуализация сигналов	Да (осциллографический режим)	Да

Области применения:

– Производственный контроль MOSFET, IGBT, диодов и оптоэлектроники

– НИОКР в компаниях-разработчиках силовой электроники

– HALT, HASS и квалификационные испытания компонентов

– Контроль стабильности параметров после термоциклирования

– Замена продукции Keysight и Keithley
