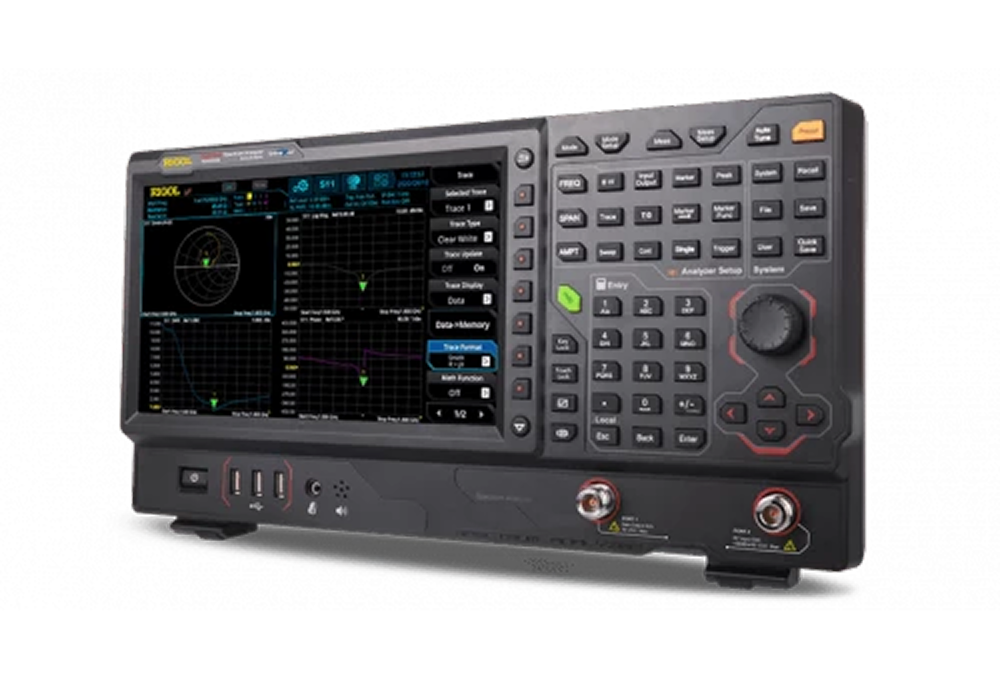

Rigol RSA5065N — это высокопроизводительный анализатор спектра реального времени, сочетающий в себе функции классического анализатора, анализатора цифровых модуляций, векторного анализатора цепей и EMI-тестера. Устройство работает в частотном диапазоне от 9 кГц до 6,5 ГГц и поддерживает полосу анализа в реальном времени до 40 МГц (при наличии опции RSA5000-B40). Благодаря использованию технологии Ultra-Real, обеспечивается непрерывный захват сигнала без потерь, а также возможность детектирования и анализа кратковременных, редких и перекрывающихся сигналов. Минимальное время события для 100% вероятности захвата составляет всего 7,45 мкс.

Прибор реализует пять полноценных режимов работы: GPSA — классический анализатор спектра; RTSA — режим анализа в реальном времени с многоканальной визуализацией (спектр, плотность, спектрограмма, PVT и др.); VSA — анализ сложных модуляций (ASK, FSK, PSK, QAM и др.); VNA — векторный анализ цепей с возможностью измерения параметров S11, S21, а также анализа неисправностей по расстоянию (DTF); EMI — режим предварительного тестирования электромагнитной совместимости по стандартам CISPR и EN.

Устройство обладает высокой чувствительностью и стабильностью. Уровень собственных шумов достигает –165 дБм (типовое значение при включённом предусилителе), фазовый шум — менее –108 дБ/Гц на смещении 10 кГц, а погрешность амплитуды не превышает 0,8 дБ. Широкий диапазон разрешающей полосы (RBW) от 1 Гц до 10 МГц позволяет адаптироваться к различным измерительным задачам, от анализа импульсных радиосигналов до измерений узкополосных каналов связи. Разрешение по амплитуде составляет 0,01 дБ.

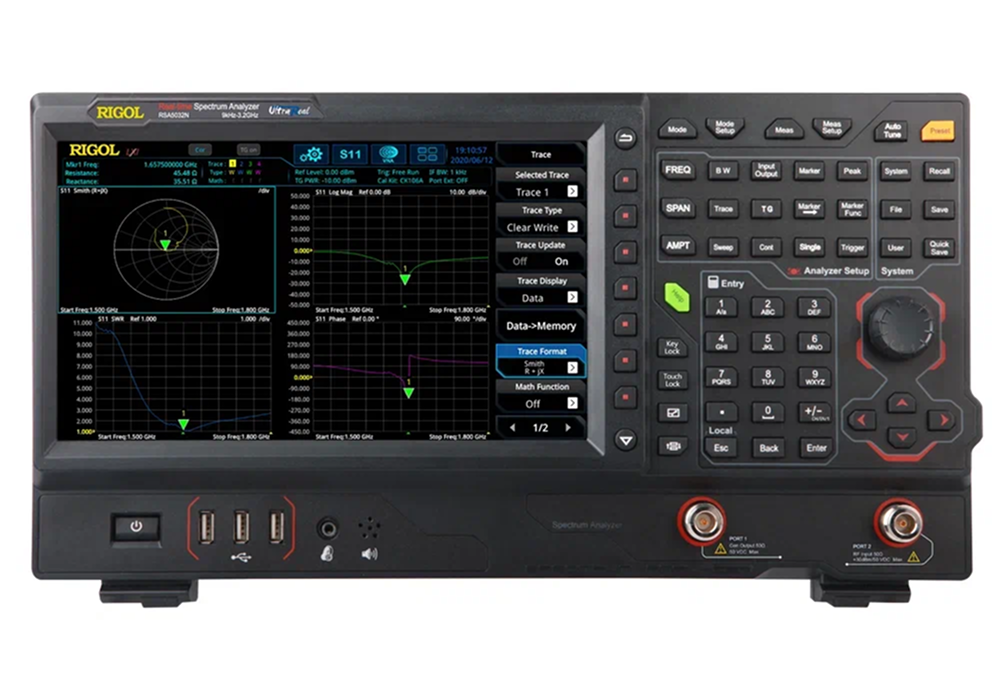

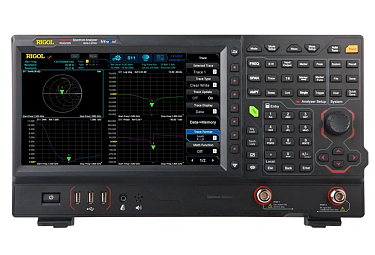

Встроенный трекинг-генератор с выходом до 6,5 ГГц и регулируемым уровнем от –40 до 0 дБм позволяет проводить полные измерения амплитудно-частотных характеристик фильтров, усилителей и тракта. В режиме VNA доступны как скалярные, так и векторные измерения — результаты можно отображать в виде диаграммы Смита, амплитудно-фазовых графиков, импеданса и КСВ. Поддерживается автоматическая калибровка Open, Short, Load, Through.

Интерфейс и эргономика

• 10,1″ ёмкостный сенсорный экран (1024×600)
• Мультитач, управление мышью и клавиатурой

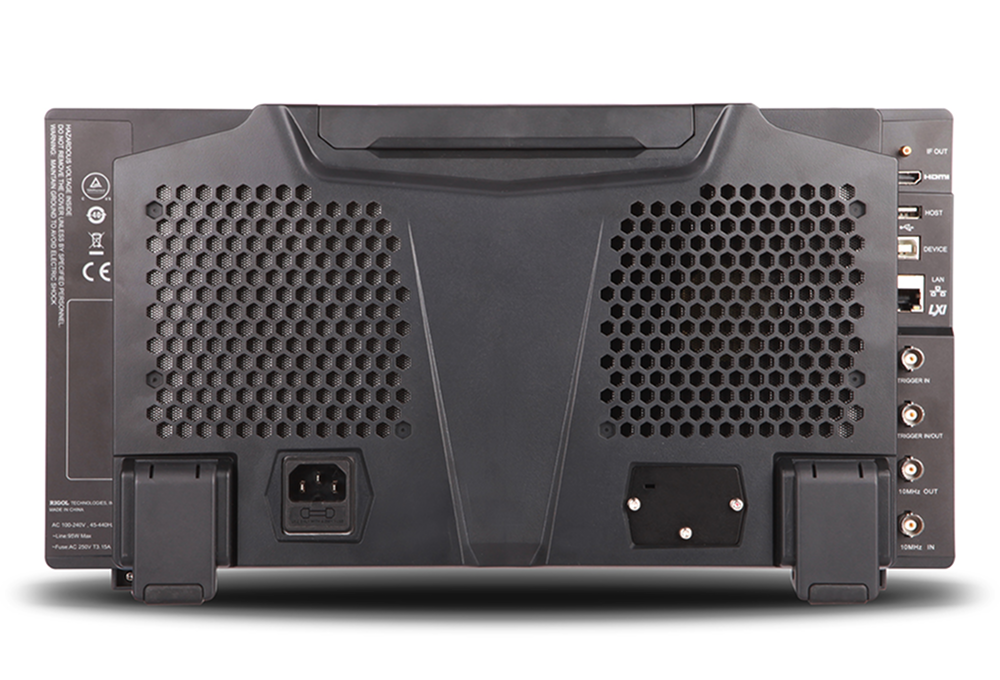

• HDMI-выход, USB Host/Device, LAN (LXI)
• Web-интерфейс и удалённое управление
• ОС: Linux
• Внутренняя память: 512 МБ + поддержка внешнего USB

Применение

• Разработка и отладка радиоустройств
• Беспроводные системы: Wi-Fi, Bluetooth, ZigBee
• EMI-протоколы и предварительная сертификация
• Работа с антеннами, фильтрами, линиями передачи
• Анализ модуляций, поиск импульсных и скрытых сигналов
