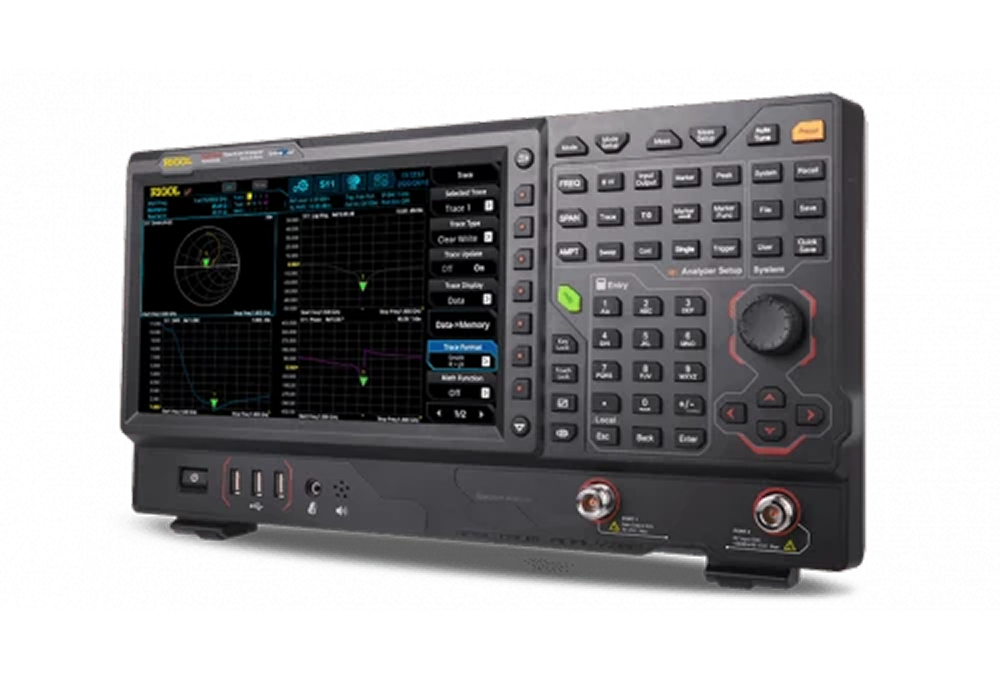

Rigol RSA5032N — это многофункциональный анализатор спектра с режимом анализа в реальном времени (RTSA), поддержкой цифровых модуляций, векторного анализа цепей (VNA), встроенного трекинг-генератора и режима EMI-предтестирования. Частотный диапазон RSA5032N составляет от 9 кГц до 3,2 ГГц. Устройство разработано на платформе Ultra-Real и позволяет эффективно захватывать, визуализировать и анализировать даже самые сложные, короткие и скрытые сигналы.

В режиме RTSA анализатор работает с полосой до 40 МГц (при установке опции RSA5000-B40). Скорость обработки FFT достигает 146 000 БПФ/с, что позволяет добиться временной чувствительности (POI) до 7,45 мкс. Поддерживаются такие типы отображения, как спектрограмма, плотность спектра, энергия во времени, а также спектр в реальном времени и функция маски триггера.

Уровень собственных шумов достигает –165 дБм (при включённом предусилителе), фазовый шум менее –108 дБ/Гц на смещении 10 кГц, а погрешность по амплитуде не превышает 0,8 дБ. Разрешающая полоса RBW регулируется от 1 Гц до 10 МГц, разрешение по амплитуде — 0,01 дБ.

RSA5032N оснащён встроенным трекинг-генератором до 3,2 ГГц и поддерживает VNA-режим с измерением параметров S11 и S21, включая анализ неисправностей по расстоянию (DTF). Результаты могут отображаться в виде диаграммы Смита, фазовых характеристик, импеданса и КСВ. Устройство калибруется по стандартным сценариям Open/Short/Load/Through.

Интерфейс и эргономика

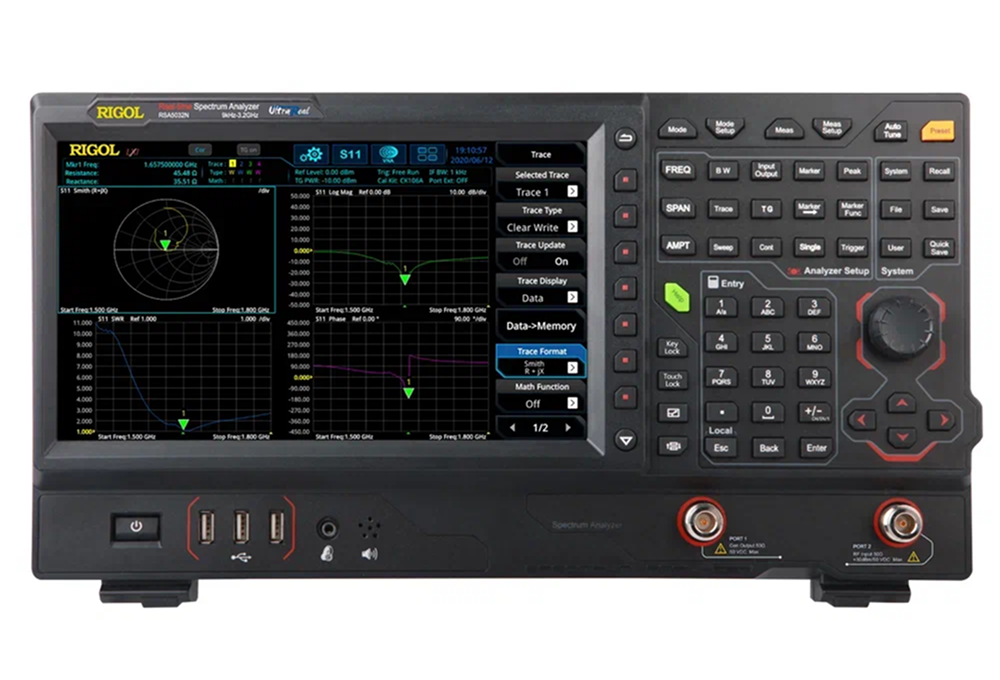

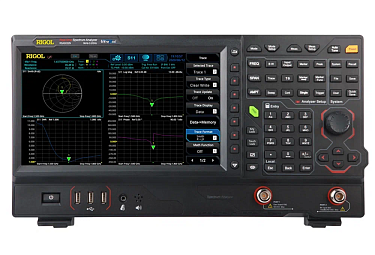

• 10,1″ ёмкостный сенсорный экран (1024×600)
• Мультитач, управление мышью и клавиатурой

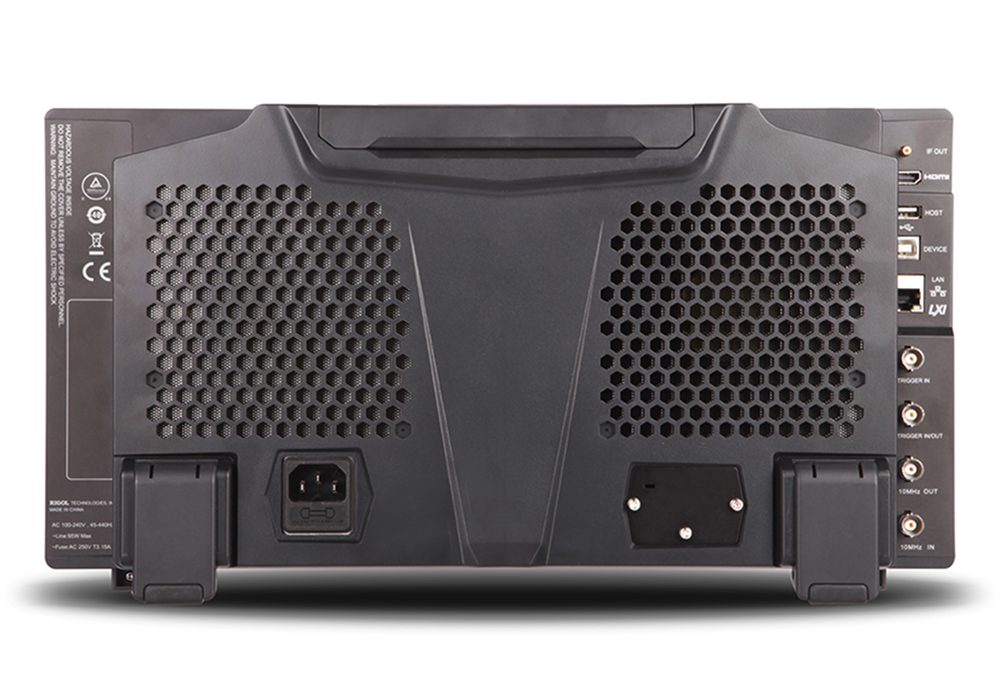

• HDMI-выход, USB Host/Device, LAN (LXI)
• Web-интерфейс и удалённое управление
• ОС: Linux
• Внутренняя память: 512 МБ + поддержка внешнего USB

Применение

• Разработка и отладка радиоустройств
• Беспроводные системы: Wi-Fi, Bluetooth, ZigBee
• EMI-протоколы и предварительная сертификация
• Работа с антеннами, фильтрами, линиями передачи
• Анализ модуляций, поиск импульсных и скрытых сигналов

Преимущества RIGOL RSA5032N

Гибкое управление – анализатор снабжен традиционным кнопочным интерфейсом и сенсорным дисплеем, поддерживается возможность подключения компьютерной мыши и клавиатуры, для чего предусмотрены три USB-порта на передней панели, а также трансляция изображения с экрана на внешний дисплей через HDMI-выход; для реализации дистанционного режима работы служат каналы USB и LAN-LXI.

Наглядность и информативность прибора обеспечивается благодаря реализации широкого перечня вариантов визуализаций и поддержке мультиоконного режима.

Высокая производительность – опциональное ПО дает возможность автоматизировать процессы тестирования при использовании анализатора совместно с ПК, ускоряя проверку соответствия параметров объекта контроля нормативным показателям.
