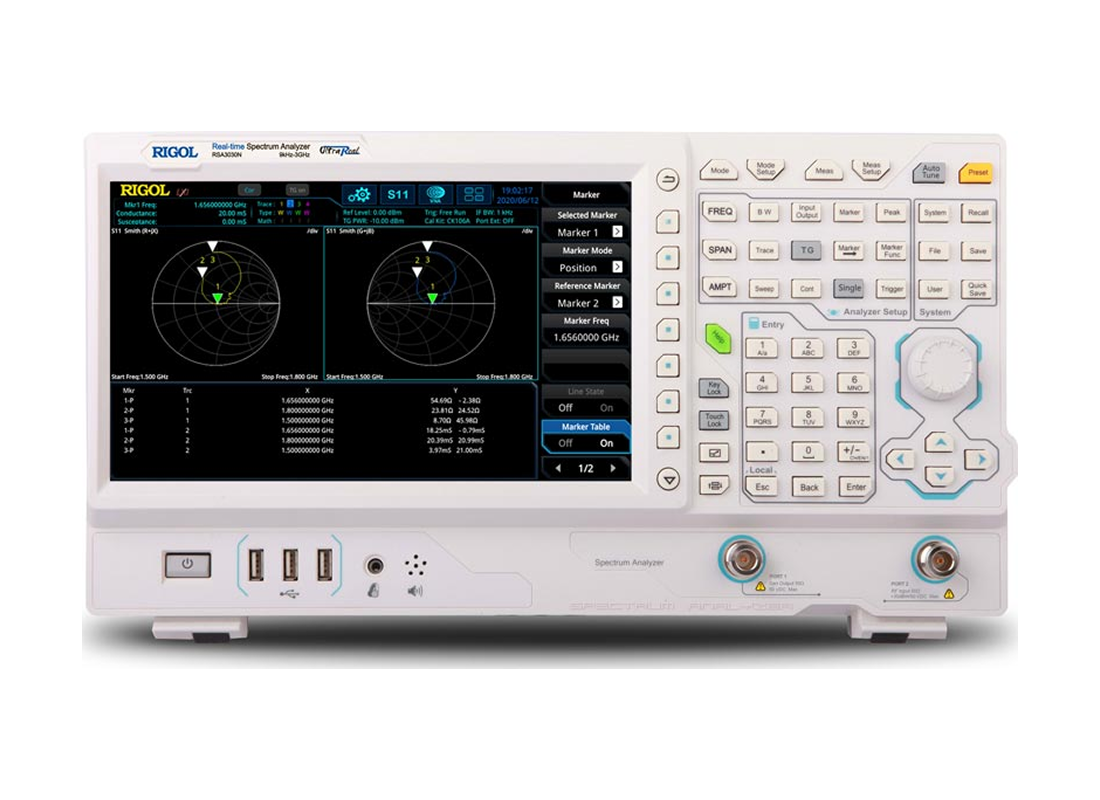

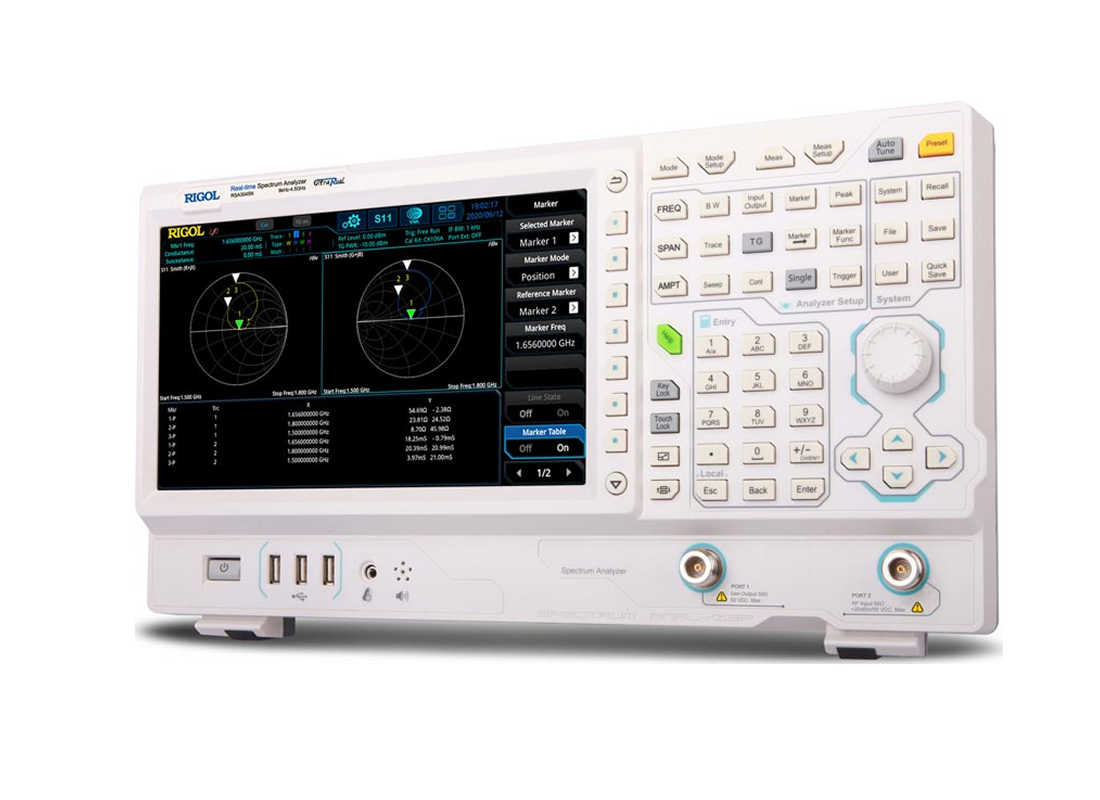

Rigol RSA3030N — это анализатор спектра нового поколения с поддержкой реального времени (RTSA), встроенным трекинг-генератором и векторным анализом цепей (VNA). Прибор охватывает частотный диапазон от 9 кГц до 3,0 ГГц и совмещает в себе функциональность четырёх измерительных устройств: классического анализатора спектра (GPSA), анализатора в реальном времени, векторного анализатора цепей и предсертификационного EMI-тестера (опция).

Благодаря технологии Ultra-Real, Rigol RSA3030N обеспечивает бесшовный захват IQ-данных, мгновенную FFT-обработку (до 146 000 преобразований/с) и время обнаружения событий (POI) до 7,45 мкс при полосе захвата до 40 МГц (опция B40). Доступны различные режимы отображения: спектрограмма, плотность сигнала, Power vs Time, распределение мощности и другие. В режиме EMI доступны фильтры, квазипиковый детектор и соответствие CISPR 16-1-1.

Прибор оснащён встроенным трекинг-генератором от 100 кГц до 3 ГГц с выходным уровнем до 0 дБм и векторным анализатором цепей, поддерживающим измерения S11, S21 и DTF с отображением результатов в формате диаграммы Смита, полярных графиков, фазовых характеристик, SWR и группового запаздывания. В режиме VNA доступен диапазон от 100 кГц до 3 ГГц, полоса пропускания — от 1 кГц до 10 МГц.

RSA3030N имеет встроенную ОС Linux, работает на базе 4-ядерного процессора, поддерживает управление с ПК через SCPI-протокол, Web-интерфейс (LXI), а также фирменные программы: UltraSigma, Ultra IQ Station, EMI Utility. Сенсорный дисплей 10,1″ (1024×600) с мультитачем и поддержкой жестов обеспечивает удобство управления. Поддерживается управление с клавиатуры и мыши.

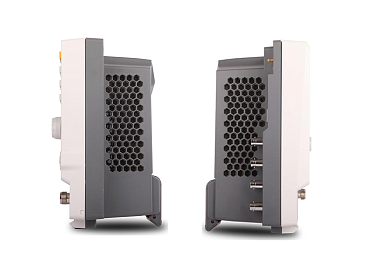

Устройство выполнено в компактном настольном корпусе (410×224×135 мм), вес с TG и VNA — 4,95 кг. Рабочий диапазон температур — от 0 до +50 °С. Прибор соответствует стандартам EMC, IEC, CISPR, MILPRF-28800F и сертифицирован для использования в лабораториях, на производстве и в сфере телекоммуникаций.

Особенности и преимущества:

· Технология Ultra-Real:
 - различные режимы запуска, в том числе по частотной маске (FMT)
 - анализ спектра без слепого времени
 - сложные режимы отображения

· Низкий отображаемый средний уровень собственных шумов (DANL): < -165 дБм (тип.)

· Низкий уровень фазового шума: < -108 дБн/Гц (тип.)

· Погрешность измерения амплитуды: <0.8 дБ

· Наилучшее разрешение по частоте (RBW) 1 Гц

· Большое количество измерительных функций

· Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)

· Полоса анализа в реальном времени до 25/40 МГц (опция)

· Программное обеспечение для ПК

· Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов

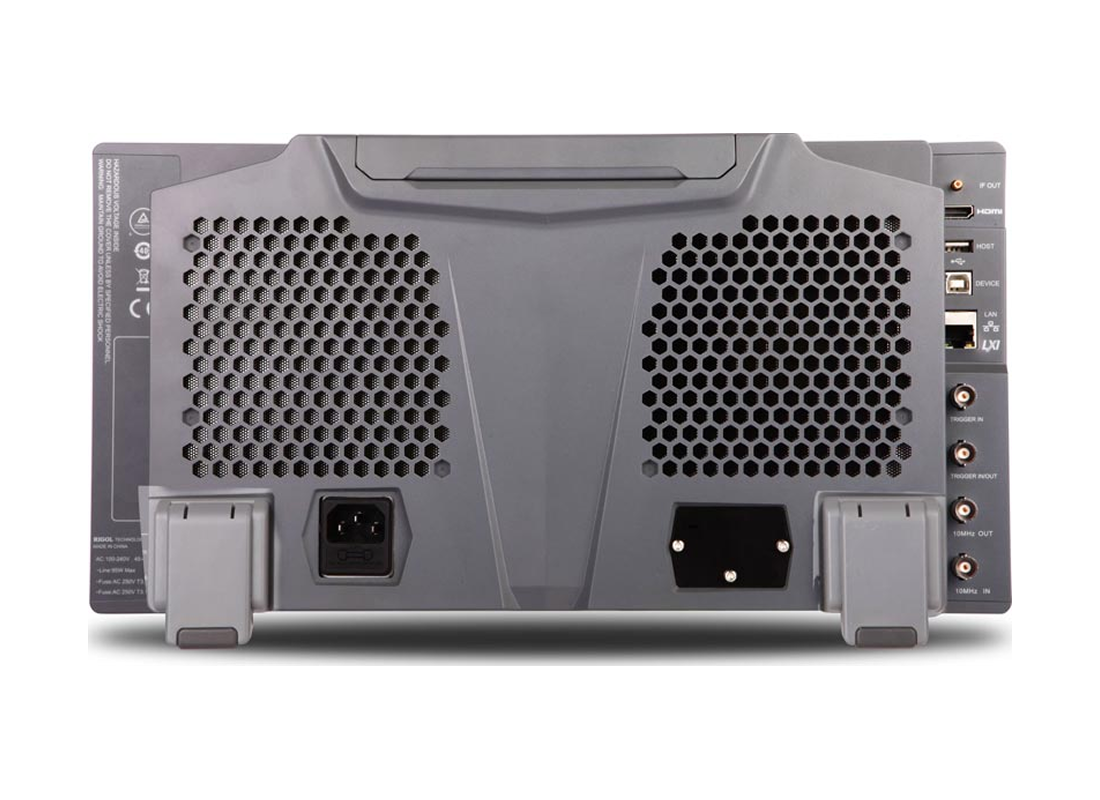

· Встроенные USB, LAN, HDMI интерфейсы связи

Встроенный режим векторного анализа цепей (VNA): позволяет выполнять измерения S11, S21 и расстояние до неисправности в исследуемых цепях. Характеристики тестируемых компонентов могут быть точно продемонстрированы в диаграмме Смита, полярной диаграмме и других форматах.

Предварительное тестирование электромагнитных помех: с помощью прикладного программного обеспечения в сочетании с фильтрами, совместимыми с требованиями CISPR (Международный комитет по радиопомехам), позволяет протестировать продукт на проводимость и излучение для выявления и устранения источника излучения помех и ускорения вывода разрабатываемого продукта на рынок.

Запуск и наблюдение сигналов с помощью шаблона частотной маски: это уникальный режим запуска для анализаторов спектра в реальном времени. Пользователь может быстро создать шаблон, точно локализовать и запустить сигналы, соответствующие правилам шаблона, для обнаружения спорадических аномалий в контролируемом диапазоне.

Полоса разрешения от 1 Гц: позволяет детектировать сигналы с близкими частотами, что имеет решающее значение для проверки многих радиочастотных устройств и систем.

Средний уровень собственных шумов: поможет просматривать сигналы меньшей мощности (гармоники, источники помех), упростит поиск и устранение неисправностей в режимах свипирования и реального времени.

Низкий фазовый шум: уровень фазового шума всего -102 дБн/Гц.

Множество интерфейсов подключения: прибор можно подключить к дисплею/монитору большего размера через интерфейс HDMI для улучшения отображаемых эффектов. Функция Web-контроля позволяет напрямую управлять устройством, через его IP-адрес, повышая удобство удаленного управления.

Быстрое выполнение операций с помощью сенсорного дисплея: 10,1-дюймовый сенсорный дисплей позволяет с помощью жестов осуществлять перетаскивание, расширение и масштабирование сигналов максимально экономя время пользователя.
