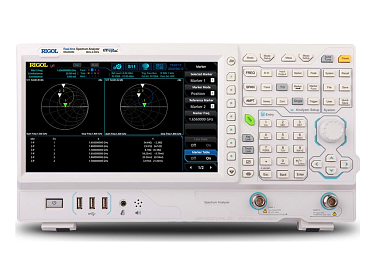

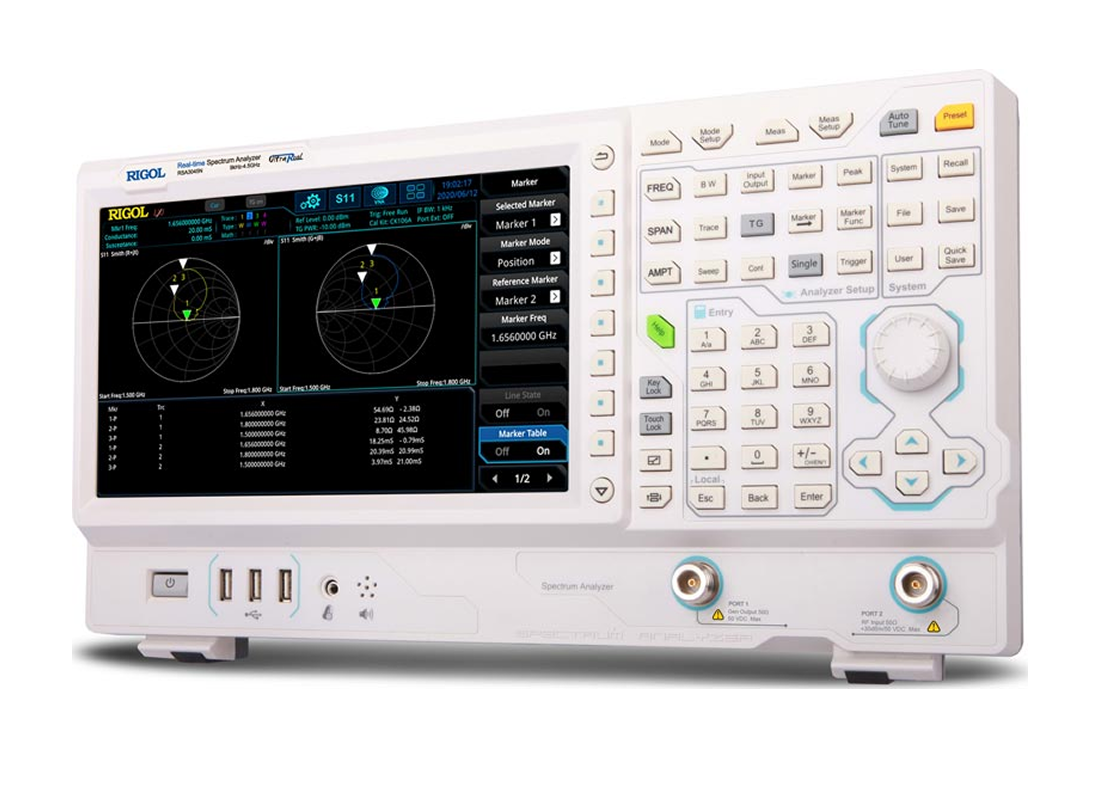

Rigol RSA3045N — это многофункциональный анализатор спектра с поддержкой режима реального времени (RTSA), встроенным трекинг-генератором и векторным анализатором цепей. Прибор покрывает диапазон частот от 9 кГц до 4,5 ГГц, обеспечивает высокую точность измерений, низкий уровень шумов и расширенные возможности анализа модулированных, широкополосных и импульсных сигналов.

Применение в работе RSA3045N позволит использовать функционал сразу нескольких приборов:
· анализатор спектра общего назначения
· анализатор спектра в реальном времени
· трекинг-генератор
· векторный анализатор цепей
· измеритель электромагнитных помех (опция)

Благодаря технологии Ultra-Real, RSA3045N поддерживает анализ без слепого времени, фиксируя редкие и кратковременные события с временем захвата (POI) 7,45 мкс и скоростью FFT до 146 000 БПФ/с. В режиме RTSA полоса анализа может быть расширена до 40 МГц (опция RSA3000-B40). В режиме GPSA (классический анализ) разрешающая полоса (RBW) по умолчанию — 1 Гц до 3 МГц, с возможностью расширения до 10 МГц по опции.

Прибор оснащён встроенным трекинг-генератором до 4,5 ГГц и встроенным векторным анализатором цепей (VNA) с измерением S11 и S21, диаграммой Смита и функцией DTF. Поддерживается автоматическая калибровка по методике OSLT.

Функциональность включает анализ цифровых модуляций (AM, FM, PM, ASK, FSK, PSK, QAM), отображение в виде созвездия, спектра, временных графиков и параметров EVM, MER. Для задач электромагнитной совместимости предусмотрен режим EMI-предтестирования с квазипиковым детектором, масками и встроенными фильтрами (-6 дБ).

Ёмкостный сенсорный экран диагональю 10,1″ с поддержкой жестов и мультитача обеспечивает удобство навигации. Прибор работает под ОС Linux, оснащён 512 МБ встроенной памяти, поддерживает запись на USB и управление через SCPI, Web-интерфейс (LXI), а также внешнее ПО Rigol: Ultra IQ Station, EMI Utility, Ultra Sigma.

Особенности и преимущества:

· Технология Ultra-Real:
 - различные режимы запуска, в том числе по частотной маске (FMT)
 - анализ спектра без слепого времени
 - сложные режимы отображения

· Низкий отображаемый средний уровень собственных шумов (DANL): < -165 дБм (тип.)

· Низкий уровень фазового шума: < -108 дБн/Гц (тип.)

· Погрешность измерения амплитуды: <0.8 дБ

· Наилучшее разрешение по частоте (RBW) 1 Гц

 · Большое количество измерительных функций

· Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)

· Полоса анализа в реальном времени до 25/40 МГц (опция)

· Программное обеспечение для ПК

· Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов

· Встроенные USB, LAN, HDMI интерфейсы связи
