Rigol RSA3030E — это высокоэффективный анализатор спектра общего назначения с расширенными возможностями, объединяющий функции GPSA-анализатора, RTSA-системы и EMI-предтестера. Модель охватывает частотный диапазон от 9 кГц до 3,0 ГГц, что делает её подходящей для широкого спектра измерений: от радиосвязи и телекоммуникаций до измерений помех и сигналов IoT-устройств.

Технология Ultra-Real обеспечивает работу в реальном времени с гарантированной вероятностью обнаружения сигнала (POI) до 7,45 мкс и возможностью визуализации событий в RTSA-окне с полосой до 10 МГц. Скорость обработки FFT достигает 146 000 преобразований в секунду, позволяя надёжно фиксировать короткие импульсные сигналы и неустойчивые явления.

Полоса RBW варьируется от 10 Гц до 3 МГц (по умолчанию), с возможностью расширения до 10 МГц при установке опции. Входной диапазон — от –161 дБм (с предусилителем), фазовый шум — не хуже –102 дБн/Гц на смещении 10 кГц. Погрешность измерения амплитуды — менее 1 дБ.

RSA3030E поддерживает функции EMI-анализов по стандарту CISPR с встроенными фильтрами (200 Гц, 9 кГц, 120 кГц, 1 МГц) и квазипиковым детектором, а также работает с программой EMI Utility для предсертификационной подготовки.

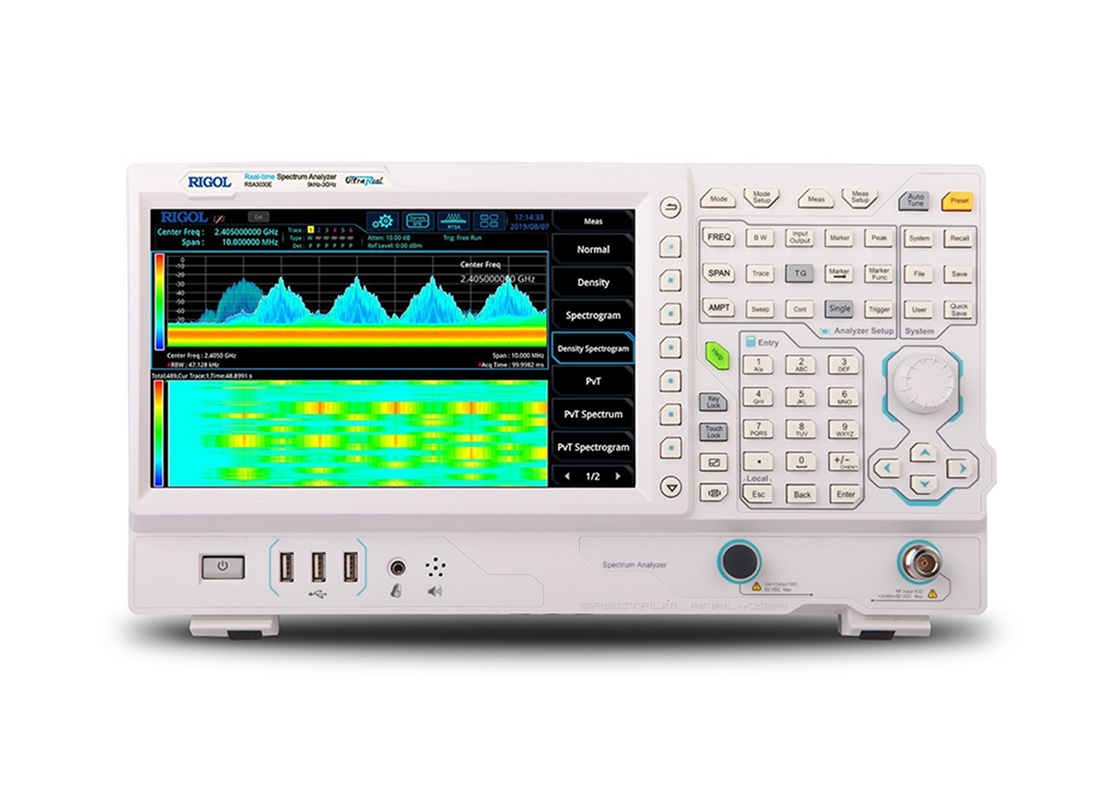

Управление осуществляется через 10,1-дюймовый сенсорный TFT-дисплей с мультитач-жестами, интуитивным интерфейсом и операционной системой Linux. Поддерживаются протоколы управления: SCPI, LXI (Web), USB, LAN, HDMI, а также фирменные приложения Rigol: UltraSigma, Ultra IQ Station.

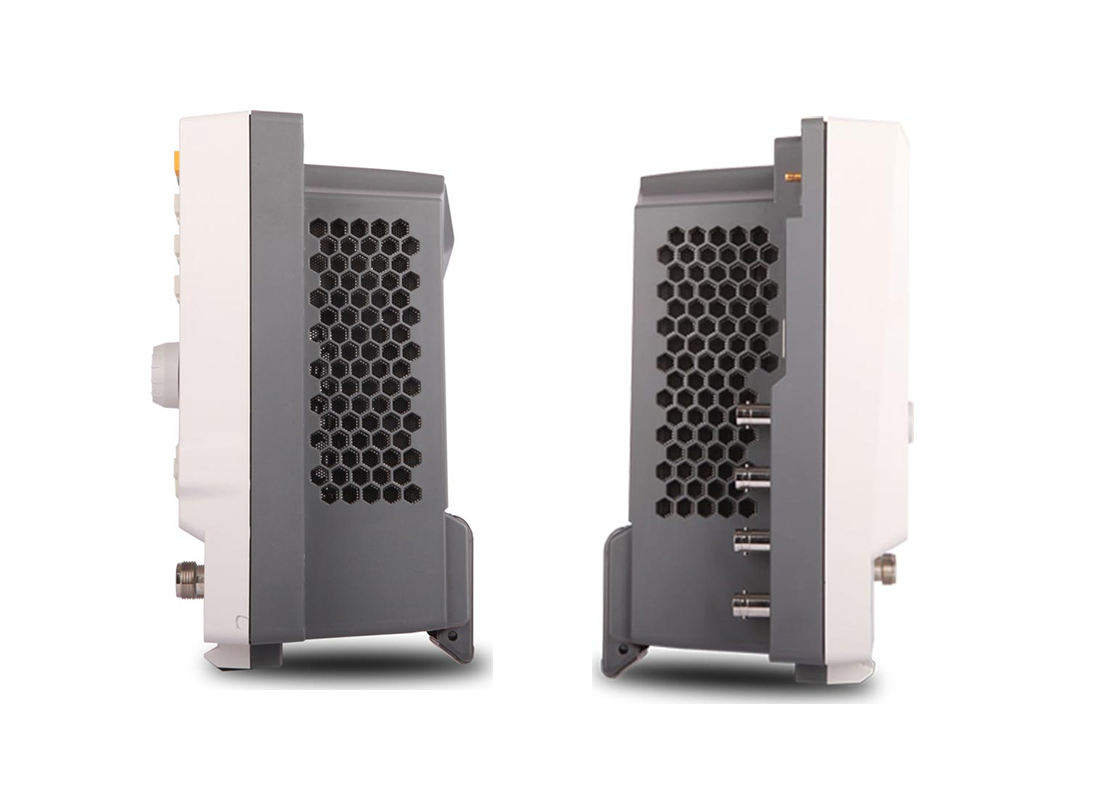

RSA3030E выполнен в компактном корпусе, имеет активное охлаждение, массу около 4,65 кг, диапазон рабочих температур — от 0 до +50 °C.

Области применения:
RSA3030E применяется для отладки и проектирования электронных устройств, телекоммуникационного оборудования и СВЧ-изделий. Используется в функциональном тестировании, лабораторных исследованиях, испытаниях на ЭМС и в сервисном обслуживании.

Особенности и преимущества:
• Технология Ultra-Real с поддержкой различных режимов отображения и запуска, включая запуск по частотной маске (FMT)
• Анализ спектра в реальном времени без слепого времени (POI до 7,45 мкс)
• Низкий отображаемый средний уровень собственных шумов (DANL): < –161 дБм (тип.)
• Низкий уровень фазового шума: < –102 дБн/Гц (тип.)
• Погрешность измерения амплитуды: < 1,0 дБ
• Разрешающая способность по частоте (RBW) до 1 Гц
• Полоса анализа в реальном времени — 10 МГц
• Расширенный набор измерительных функций и режимов визуализации
• Встроенные фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц) и квазипиковый детектор (опция)
• Поддержка фирменного программного обеспечения: UltraSigma, Ultra IQ Station, EMI Utility
• 10,1-дюймовый емкостной сенсорный экран с поддержкой мультитача

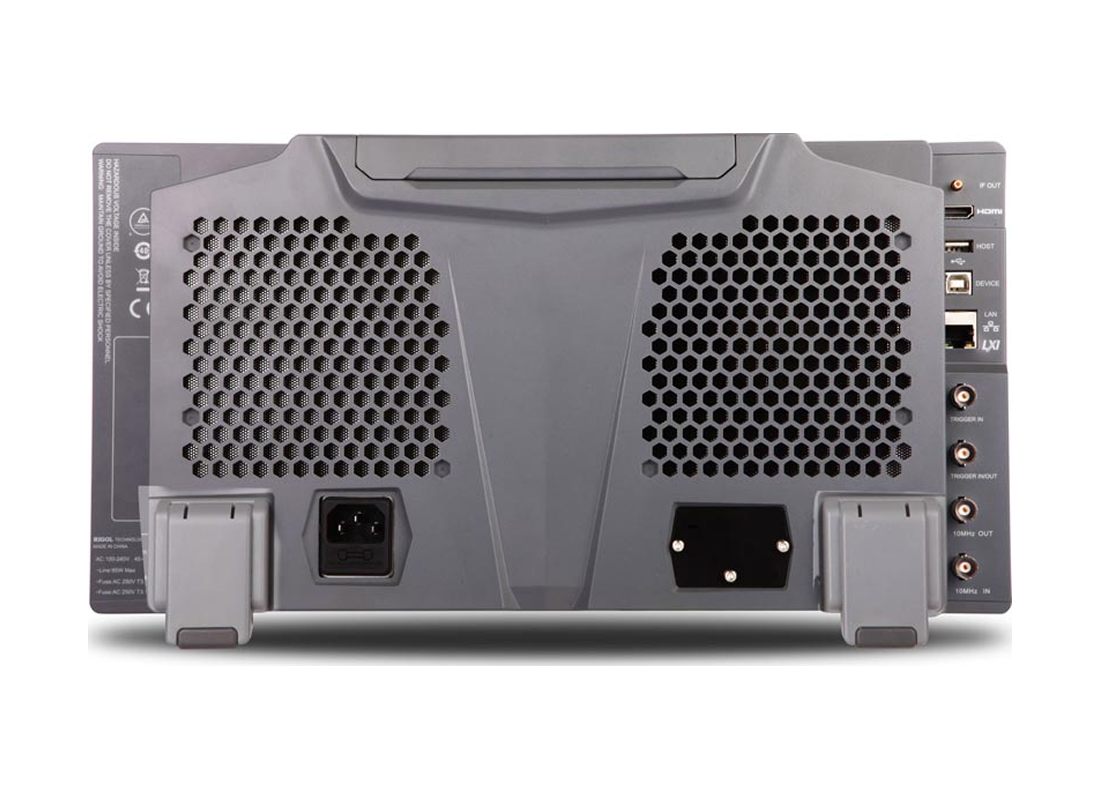

• Встроенные интерфейсы: USB Host/Device, LAN, HDMI, Trigger I/O
