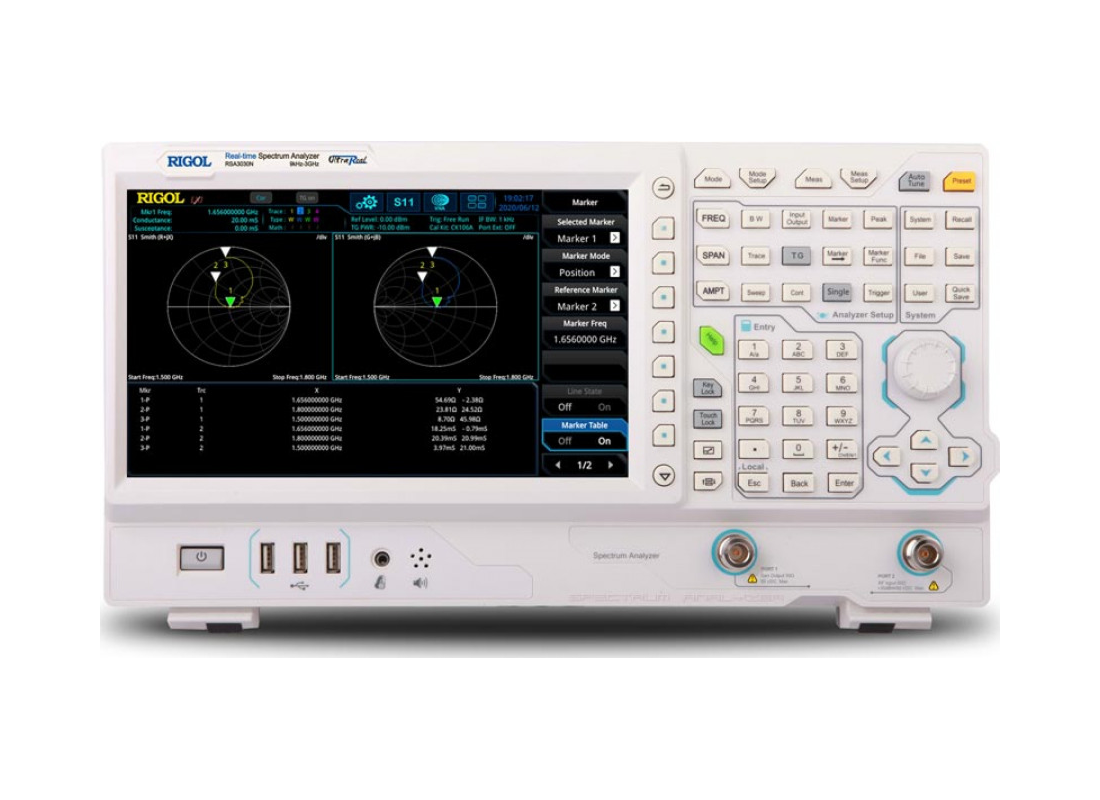

Анализатор спектра Rigol RSA3015N — это универсальный прибор, сочетающий в себе четыре режима работы: классический анализатор спектра (GPSA), анализатор спектра в реальном времени (RTSA), режим предварительных испытаний на электромагнитную совместимость (EMI) и векторный анализатор цепей (VNA). Благодаря поддержке этих режимов устройство охватывает широкий спектр задач при разработке, испытаниях и диагностике высокочастотных устройств и компонентов.

Диапазон частот прибора — от 9 кГц до 1,5 ГГц. Устройство оснащено трекинг-генератором (100 кГц – 1,5 ГГц), поддерживает измерения параметров передачи и отражения (S21/S11), а также DTF-анализ для локализации неисправностей в линиях.

В режиме RTSA реализована технология Ultra-Real, обеспечивающая непрерывную обработку спектра в полосе до 40 МГц (опция) с отсутствием «слепого времени» и высокой чувствительностью. Минимальная длительность сигнала при 100% POI составляет 7,45 мкс.

Технология анализа частотной маски (FMT) позволяет запускать измерения по спектральным условиям, фиксируя кратковременные сигналы и аномалии. Доступны режимы отображения: спектрограмма, плотность спектра, распределение мощности по времени.

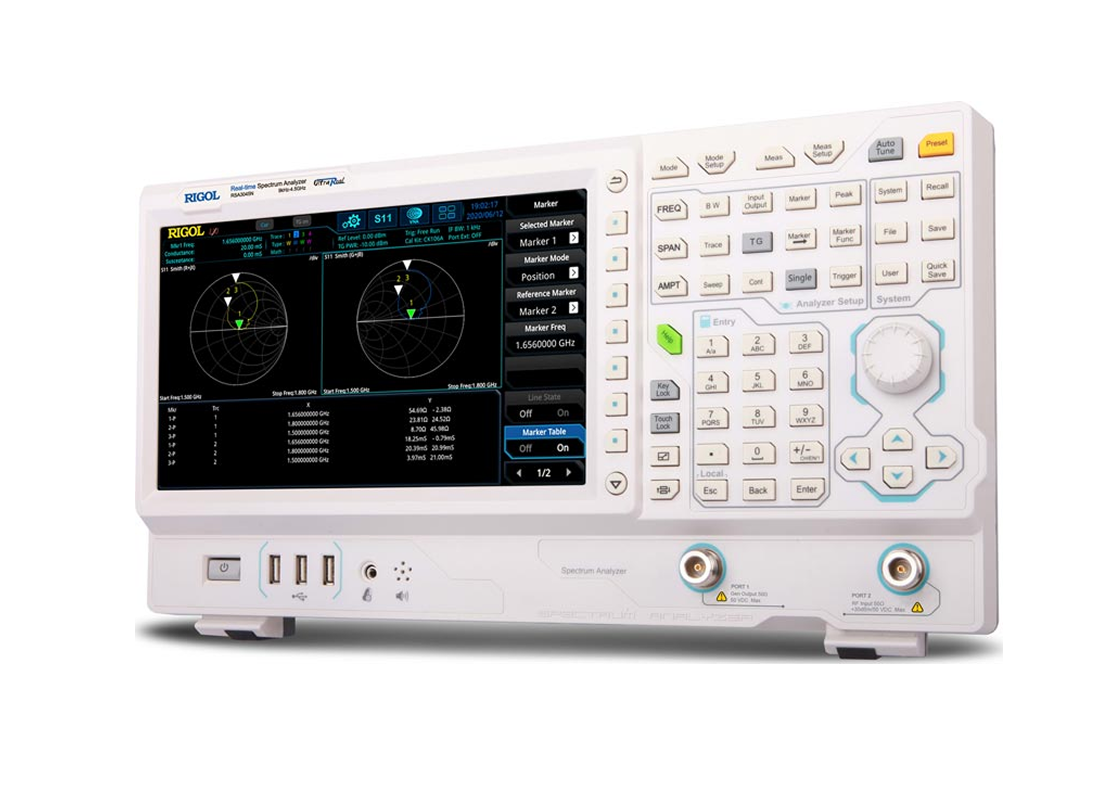

RSA3015N оснащён 10,1-дюймовым емкостным сенсорным экраном с поддержкой мультитач-жестов. Пользовательский интерфейс основан на Linux и поддерживает как сенсорное управление, так и работу через физические органы управления и внешние устройства (клавиатура/мышь).

Для удалённой работы и интеграции в стенды прибор оснащён интерфейсами USB Host/Device, LAN, HDMI, а также поддерживает Web-интерфейс (LXI) и протокол SCPI. Программное обеспечение включает: Ultra Spectrum, Ultra IQ Station и EMI Utility.

Встроенные средства анализа ЭМС включают фильтры 200 Гц/9 кГц/120 кГц/1 МГц и квазипиковый детектор (опция RSA3000-EMI). Для векторного анализа цепей доступны графики Смита, полярные и логарифмические диаграммы, форматирование по фазе и задержке.

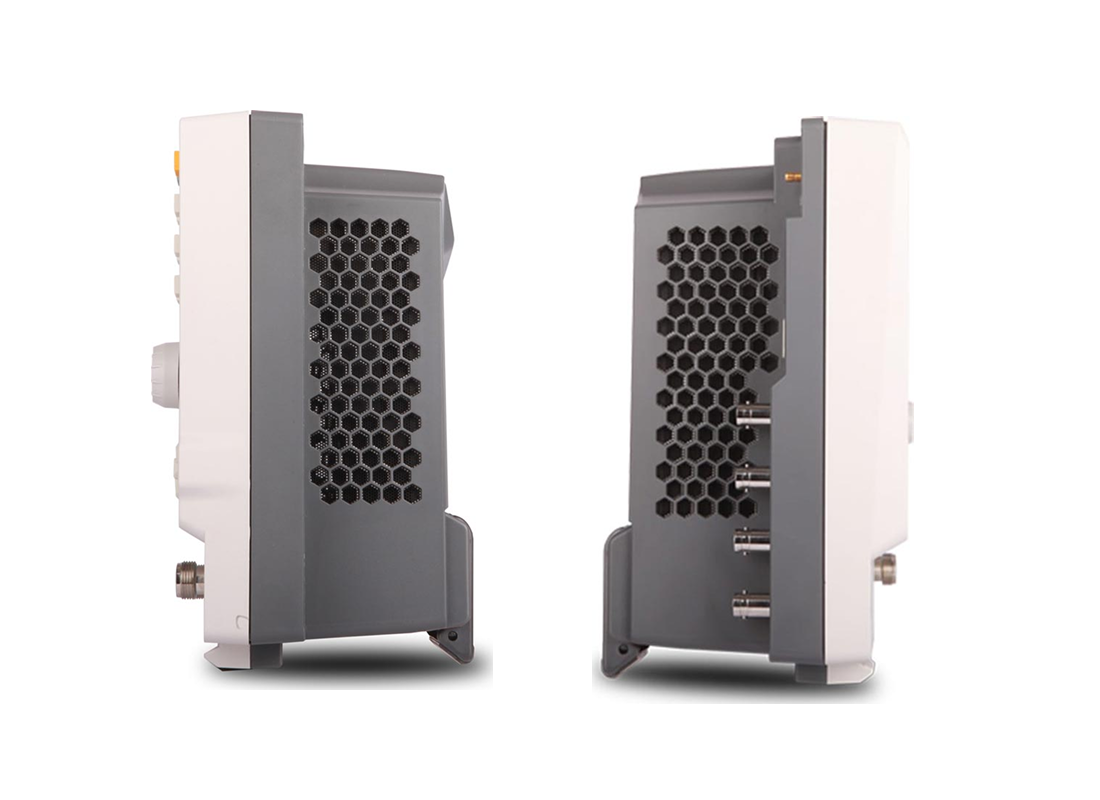

Конструкция прибора компактна (410 × 224 × 135 мм), масса — 4,95 кг. Электропитание — 100–240 В, потребляемая мощность — до 90 Вт. Рабочий температурный диапазон: 0 … +50 °С.

RSA3015N — это надёжный многофункциональный инструмент для инженерной лаборатории, объединяющий функционал спектроанализатора, RTSA, генератора, векторного анализатора цепей и EMI‑тестера в одном корпусе.

Области применения:

Rigol RSA3015N применяется в инженерных лабораториях и отделах разработок для отладки и тестирования радиоэлектронных устройств, СВЧ-компонентов и встроенных систем. Прибор востребован в функциональном тестировании и настройке телекоммуникационного оборудования, в лабораторных измерениях, при проведении испытаний на электромагнитную совместимость, а также в сервисном обслуживании и приёмке продукции.

Особенности и преимущества:

• Технология Ultra-Real с отображением спектра в реальном времени без слепого окна
• Время захвата минимальных событий (POI) — 7,45 мкс
• RTSA-полоса анализа до 10 МГц в базовой версии, до 40 МГц — с опцией
• Трекинг-генератор встроенный, диапазон 100 кГц – 1,5 ГГц
• Векторный анализатор цепей с измерением S11, S21, поддержкой DTF и диаграммы Смита
• Низкий уровень шумов (DANL): до –161 дБм
• Фазовый шум: лучше –102 дБн/Гц при смещении 10 кГц
• Погрешность измерения амплитуды: < 1,0 дБ
• Разрешающая полоса RBW от 10 Гц до 10 МГц (по опции)
• Встроенные фильтры для EMI-тестирования и квазипиковый детектор (опционально)
• Сенсорный 10,1″ TFT-экран с поддержкой мультитач

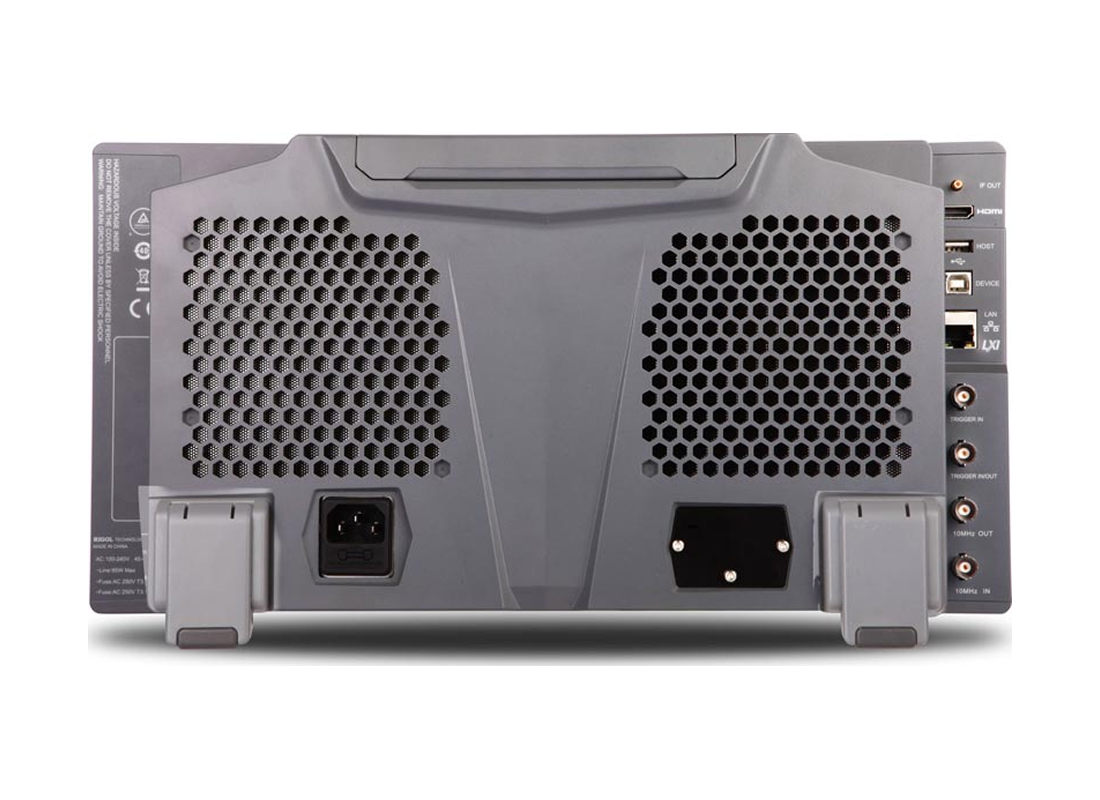

• Интерфейсы: USB Host/Device, LAN, HDMI, Trigger I/O
• Управление по SCPI, поддержка Web-интерфейса и ПО UltraSigma, IQ Station, EMI Utility
