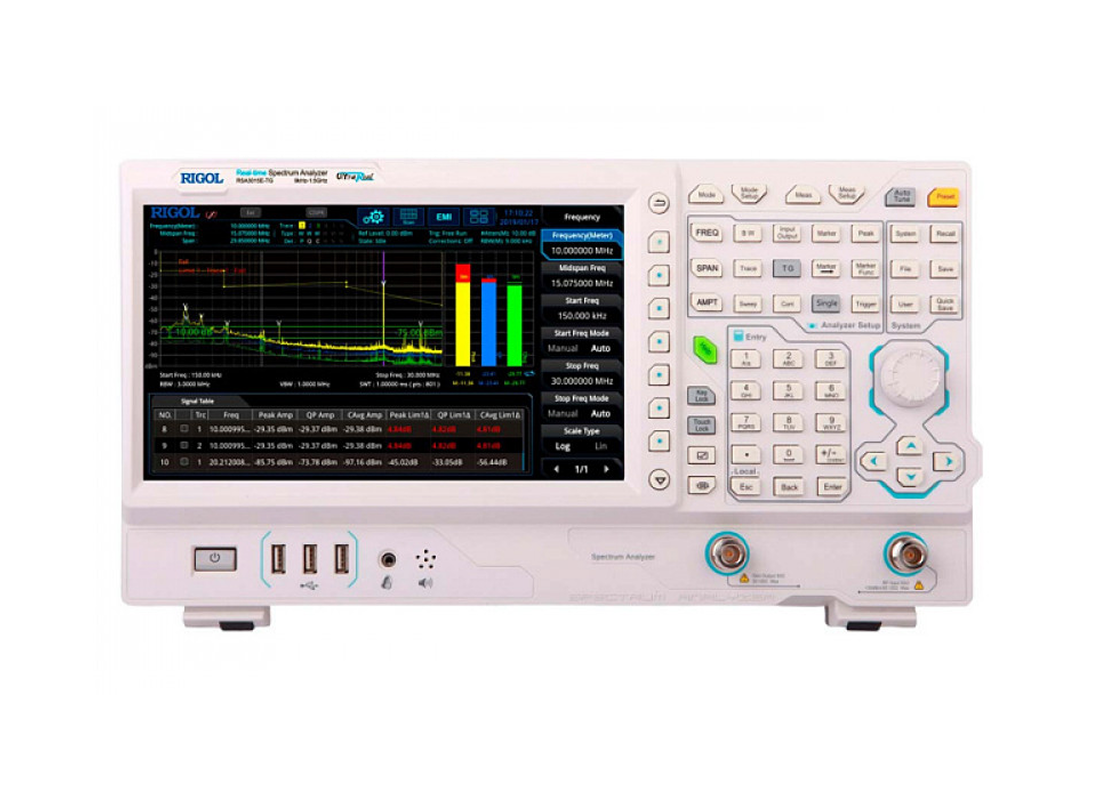

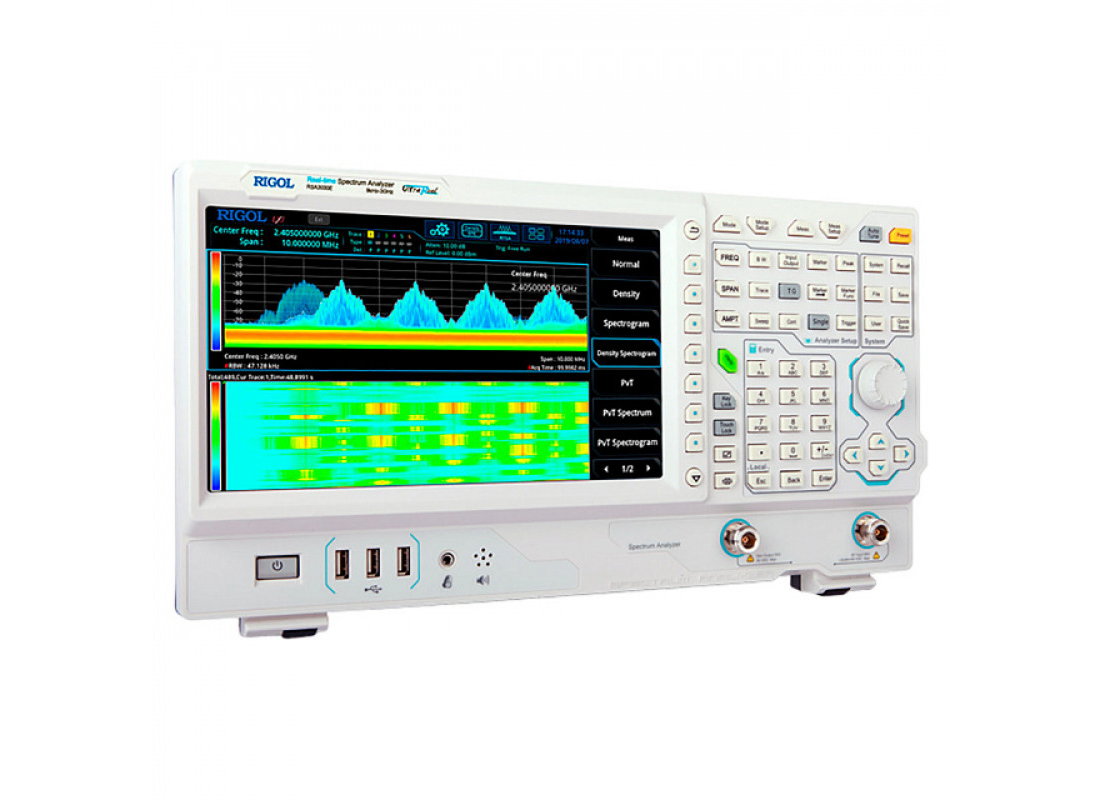

Rigol RSA3015E‑TG — это анализатор спектра лабораторного класса с диапазоном частот от 9 кГц до 1,5 ГГц и встроенным трекинг-генератором. Устройство объединяет функциональность нескольких измерительных приборов: классического анализатора спектра, анализатора спектра в реальном времени (RTSA), источника тестовых сигналов, а также опционального векторного анализатора цепей и приёмника электромагнитных помех.
Благодаря технологии Ultra-Real, RSA3015E‑TG обеспечивает анализ спектра без слепого времени. В режиме RTSA минимальное время обнаружения сигнала (POI) составляет 9,3 мкс, базовая полоса анализа достигает 10 МГц, а FFT-обработка выполняется в режиме реального времени.
Встроенный трекинг-генератор охватывает частотный диапазон до 1,5 ГГц и обеспечивает выходной уровень от –40 до 0 дБм. Это позволяет использовать прибор для анализа фильтров, антенн, трактов передачи и отклика систем.

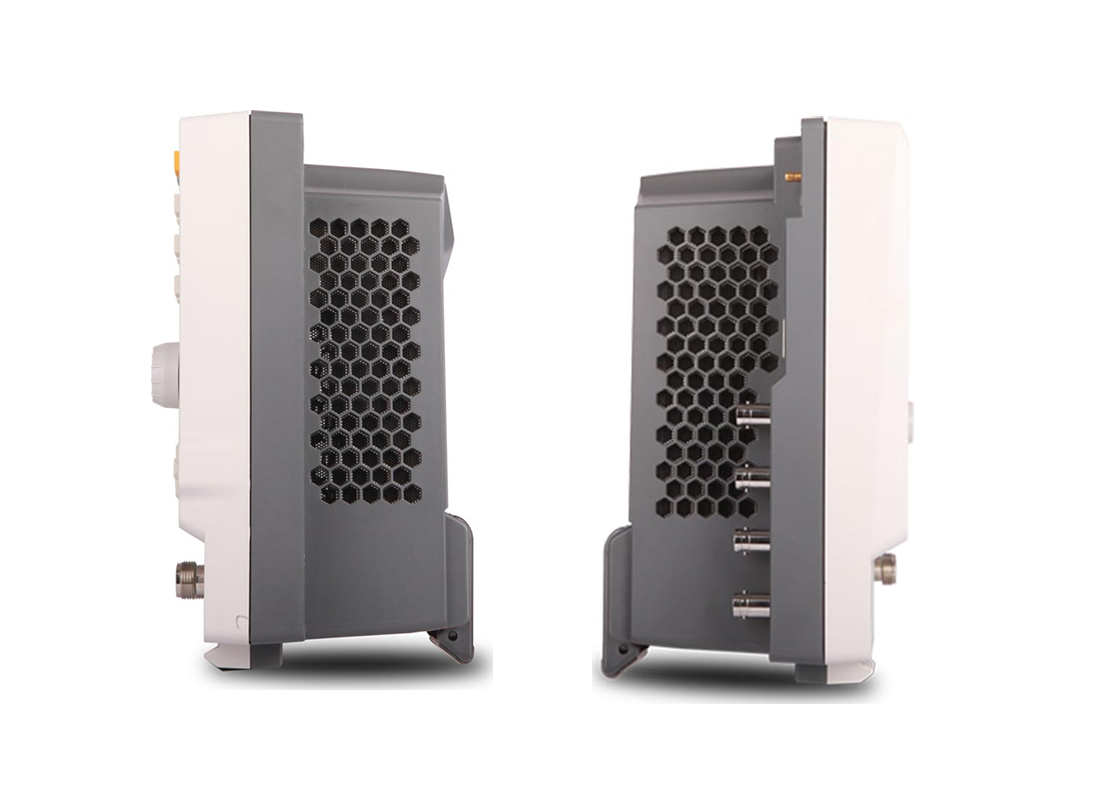

RSA3015E‑TG выполнен в настольном корпусе с удобной ручкой, компактными габаритами и массой всего 4,95 кг. Сенсорный интерфейс реализован на 10,1-дюймовом TFT-дисплее с поддержкой мультитач-жестов, обеспечивая интуитивную настройку и визуализацию измерений.

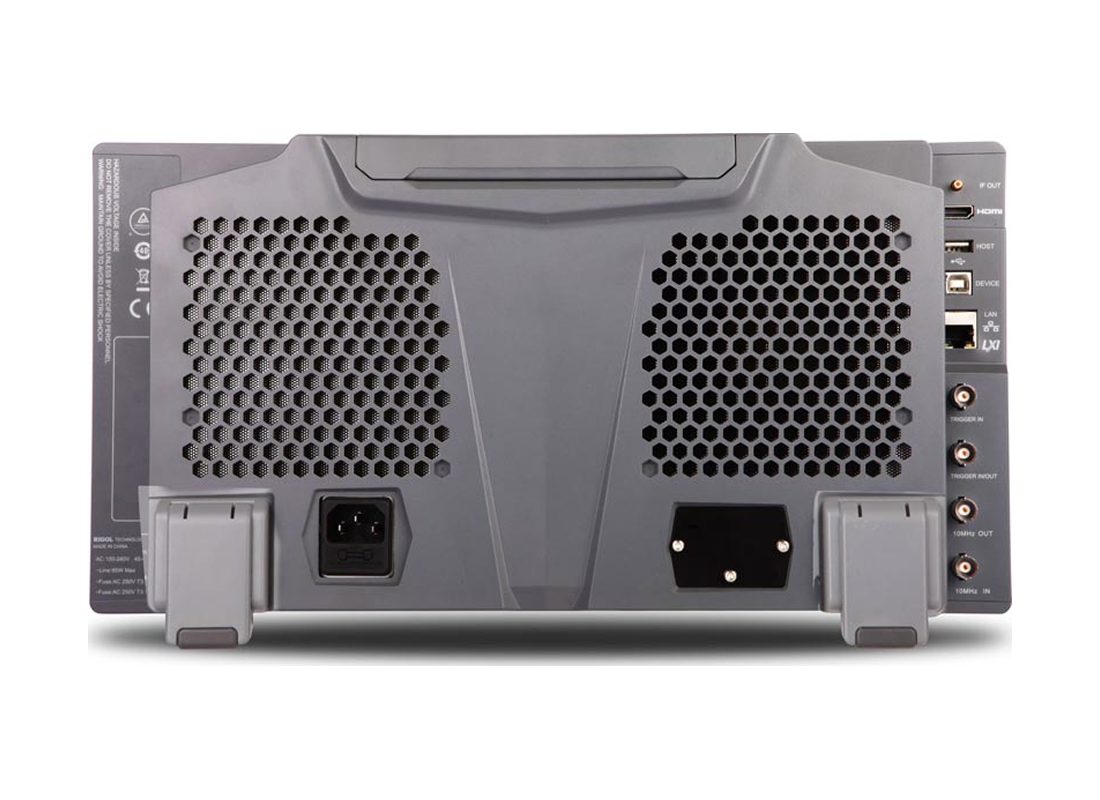

Поддерживаются протоколы SCPI и Web-интерфейс (LXI), а также программное обеспечение Rigol: UltraSigma, Ultra IQ Station и EMI Utility. Устройство снабжено интерфейсами USB Host/Device, LAN, HDMI и триггерными входами/выходами.
RSA3015E‑TG применяется в задачах отладки и проектирования электронных устройств, средств связи и СВЧ-изделий, функционального тестирования, лабораторных исследований, испытаний на ЭМС и сервисного обслуживания.
• Технология Ultra-Real с режимами отображения без слепого времени
• Запуск по частотной маске (FMT), гибкие режимы триггера
• Минимальное время обнаружения сигнала (POI): 9,3 мкс
• RTSA-полоса анализа — 10 МГц
• Трекинг-генератор с диапазоном до 1,5 ГГц и шагом 1 дБ
• Низкий уровень шумов (DANL): < –161 дБм (тип.)
• Низкий фазовый шум: < –102 дБн/Гц при отстройке 10 кГц
• Погрешность измерения амплитуды: < 1,0 дБ
• Разрешающая способность по RBW: от 1 Гц
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
• Программное обеспечение для ПК: UltraSigma, Ultra IQ Station, EMI Utility
• Сенсорный экран 10,1″ с поддержкой мультитач
• Поддержка интерфейсов: USB, LAN, HDMI, Trigger I/O, SCPI, Web
За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
| Параметр | Значение |
|---|---|
| Частотный диапазон | 9 кГц – 1,5 ГГц |
| RTSA‑полоса | 10 МГц (стандарт) |
| Вероятность POI | 100 %, ≈ 9,3 мкс |
| RBW | 10 Гц – 3 МГц (стандарт), опция до 10 МГц |
| DANL | –161 дБм (с предусилителем) |
| Фазовый шум | < –102 дБн/Гц @10 кГц |
| Трекинг‑генератор | 100 кГц–1,5 ГГц, –40…0 дБм |
| EMI‑фильтры и детекция | 200 Гц, 9 кГц, 120 кГц, 1 МГц; Quasi‑Peak |
| Дисплей | 10,1″ емкостной сенсорный, 1024×600, мультитач |
| Интерфейсы | USB Host/Device, LAN, HDMI, Trigger I/O, SCPI, Web |
| Питание | 100–240 В, 50/60 Гц, ≤ 90 Вт |
| Габариты | 410 × 224 × 135 мм |
| Масса | 4,95 кг |
| Рабочая температура | 0…+50 °C |
| Гарантия | 3 года |
