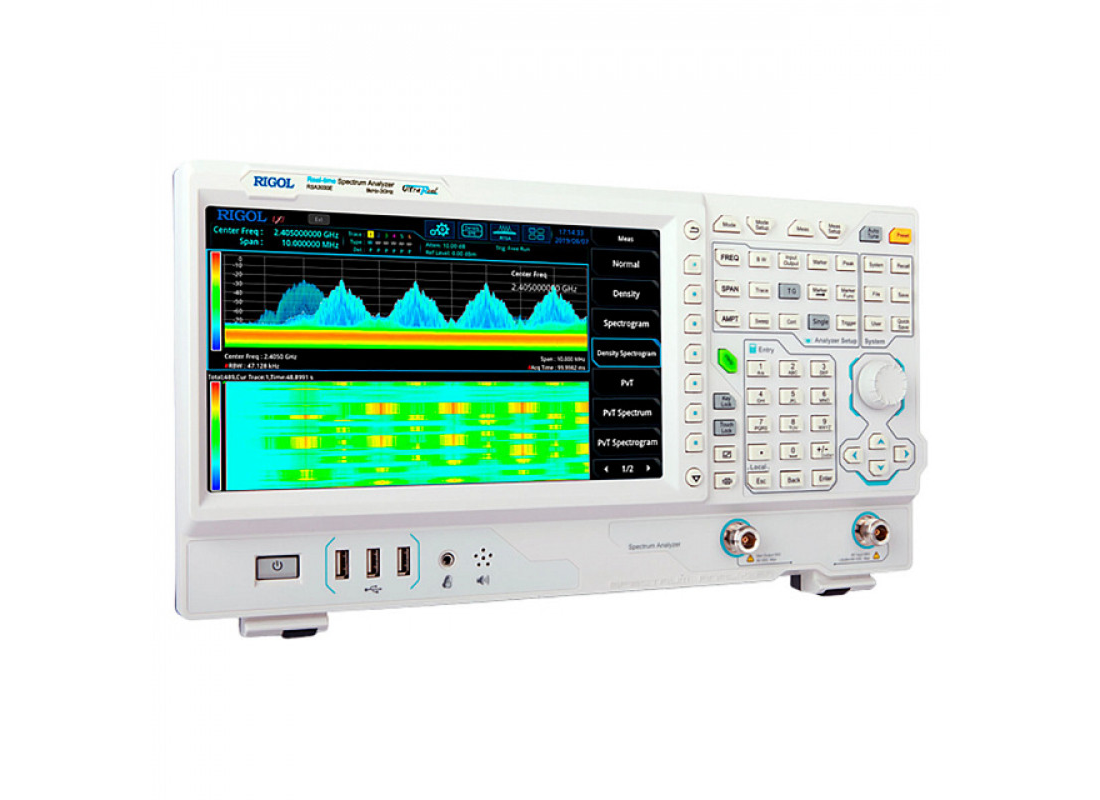

Анализатор спектра Rigol RSA3015E — это современное измерительное устройство лабораторного класса с диапазоном частот от 9 кГц до 1,5 ГГц и режимом реального времени (RTSA). Он построен на базе технологии Ultra-Real, которая обеспечивает непрерывную обработку спектра без слепого времени, с возможностью запуска по частотной маске и отображением событий в режиме спектрограммы, плотности сигнала, распределения мощности и других форматах.

Минимальное время обнаружения сигнала (POI) составляет 9,3 мкс, базовая полоса RTSA — 10 МГц. Низкий уровень фазовых шумов (< –102 дБн/Гц) и высокий динамический диапазон позволяют точно анализировать даже слабые сигналы в нагруженном эфире. Отображаемый средний уровень собственных шумов (DANL) достигает –161 дБм (тип.).

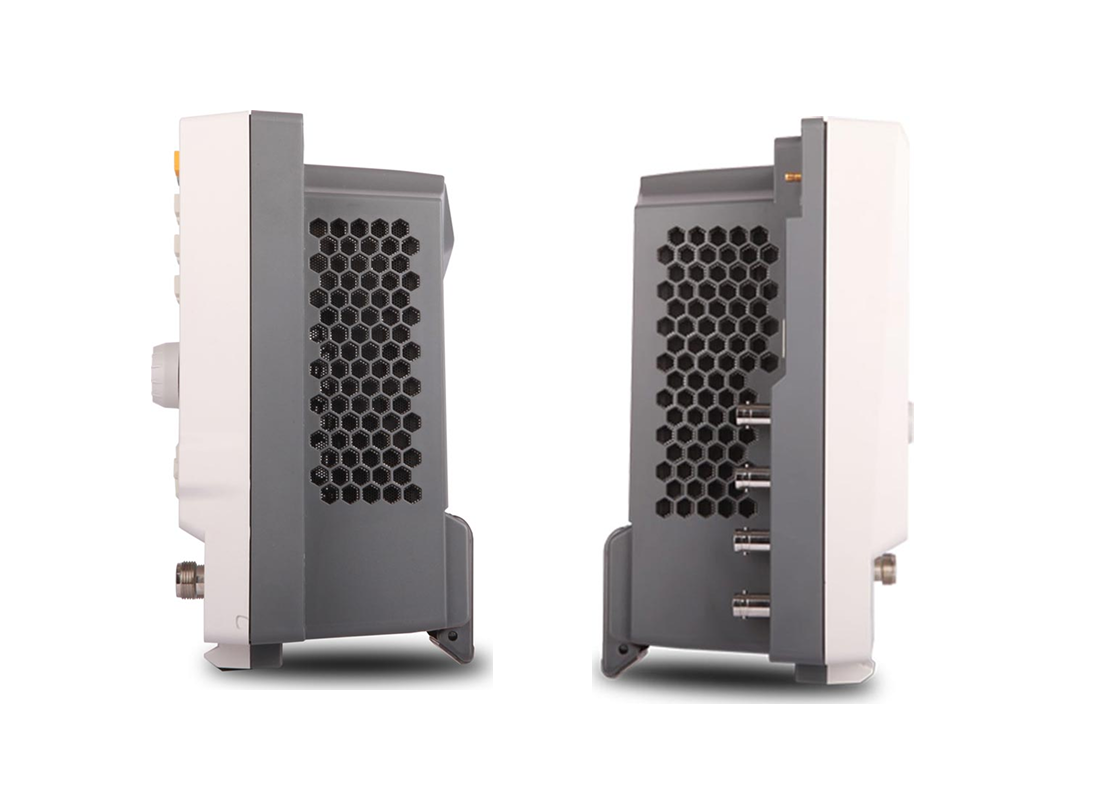

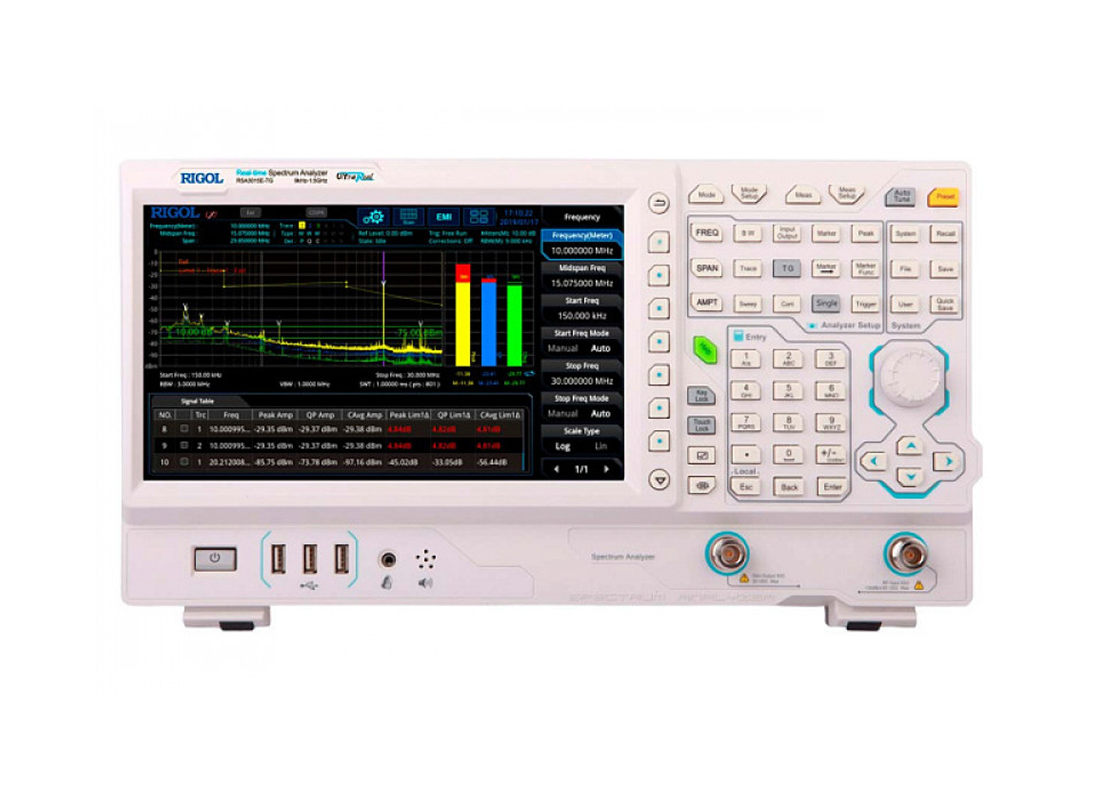

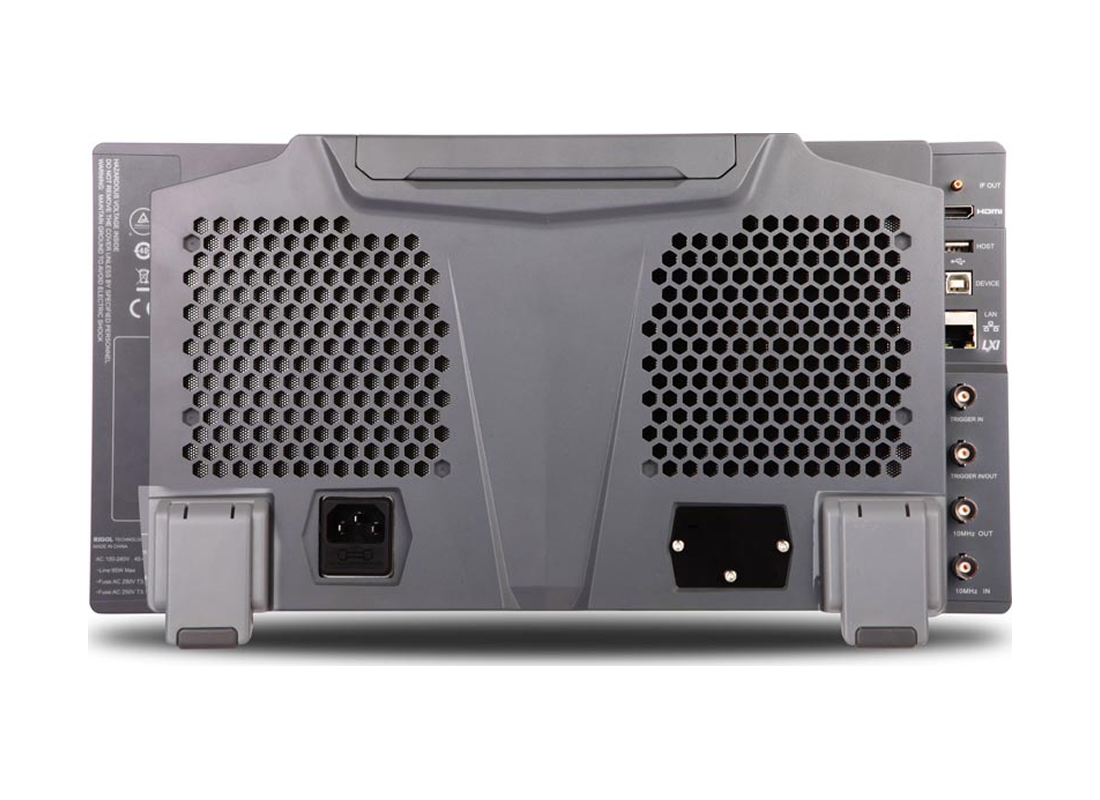

Прибор выполнен в компактном настольном корпусе с сенсорным TFT-дисплеем диагональю 10,1″. Поддерживается мультитач-управление, масштабирование и работа в перчатках. Встроенная ОС Linux, четырёхъядерный процессор, интерфейсы USB Host/Device, LAN, HDMI и Trigger I/O обеспечивают гибкость управления, включая SCPI-протокол и Web-доступ (LXI).

RSA3015E может быть дооснащён опциональными функциями: трекинг-генератором до 1,5 ГГц, EMI-тестом (фильтры по CISPR, квазипиковый детектор) и векторным анализатором цепей для измерения S-параметров (S11, S21 и DTF).

Области применения

• Отладка и проектирование электронных устройств, СВЧ-систем, радиосредств связи
• Функциональное и комплексное тестирование радиотрактов
• Лабораторные исследования и измерения
• Испытания на электромагнитную совместимость (опция)
• Сервисное и техническое обслуживание

Особенности и преимущества

• Технология Ultra-Real: беспрерывный анализ спектра в реальном времени
• RTSA-полоса анализа до 10 МГц
• Время обнаружения сигнала (POI): до 9,3 мкс
• Низкий уровень шумов DANL: < –161 дБм (тип.)
• Фазовый шум: < –102 дБн/Гц при отстройке 10 кГц
• Погрешность измерения амплитуды: < 1,0 дБ
• Минимальное RBW: 1 Гц
• Поддержка трекинг-генератора до 1,5 ГГц (опция)
• Возможность измерения S-параметров (векторный анализ — опция)
• Программное обеспечение UltraSigma, Ultra IQ Station и EMI Utility
• Сенсорный экран 10,1″ с поддержкой жестов
• Интерфейсы USB, LAN, HDMI, Trigger I/O, SCPI, Web-интерфейс
